Присоединение гибких трубок

1. Отрежьте трубку только под прямым углом. Срез должен быть ровным без зазубрин и волн.

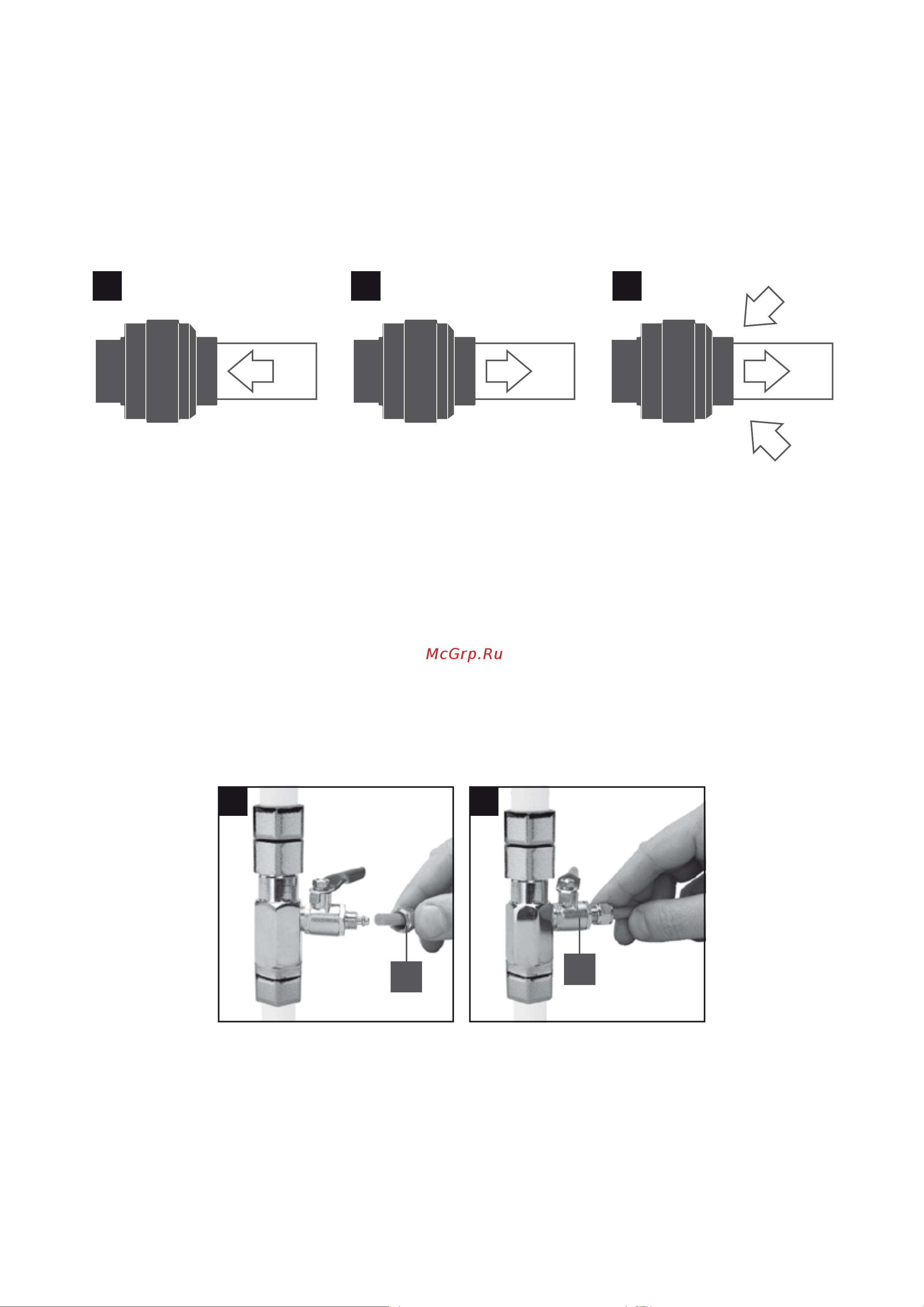

2. Вставьте ее в коннектор до упора. Для герметизации соединения приложите дополнительное

усилие. При этом трубка утопится еще примерно на 3 мм и будет плотно обжата резиновым кольцом

коннектора (рис. 2). Трубка закреплена.

3. Потяните трубки для проверки соединения (рис. 3).

Отсоединение гибких трубок

1. Убедитесь в отсутствии давления в трубке.

2. Нажмите на кольцо у основания (рис. 4).

3. Вытягивайте трубку, удерживая кольцо (муфту) нажатым.

Подключение к водопроводу

1. Перекройте вентиль подачи холодной воды в смеситель.

2. Откройте кран холодной воды в системе, чтобы сбросить давление.

3. Необходимо врезать вентиль 1/2" (резьба) х 3/8" (трубка) (поз. 1) в магистраль холодной воды,

удобным для вас способом, уплотнив соединения фум-лентой.

4. В гайку (А) вентиля (рис. 5) проденьте гибкую подводящую трубку (зеленого цвета), затем вставте

трубку в вентиль (Б) и затяните накидную гайку (А) (рис. 6).

5. Свободный конец трубки присоедините к фитингу “Вход” (поз. 2), предварительно удалив заглушку

фитинга.
