Вывод дренажа

Устанавливать хомут дренажа (поз. 19) рекомендуется на дренажной линии диаметром 40 мм, после

сифона.

Просверлите отверстие диаметром 7 мм в том месте, где Вы планируете установить хомут.

При горизонтальном расположении дренажной линии отверстие сверлится в верхней части трубы,

чтобы избежать попадания сточных вод в фильтр.

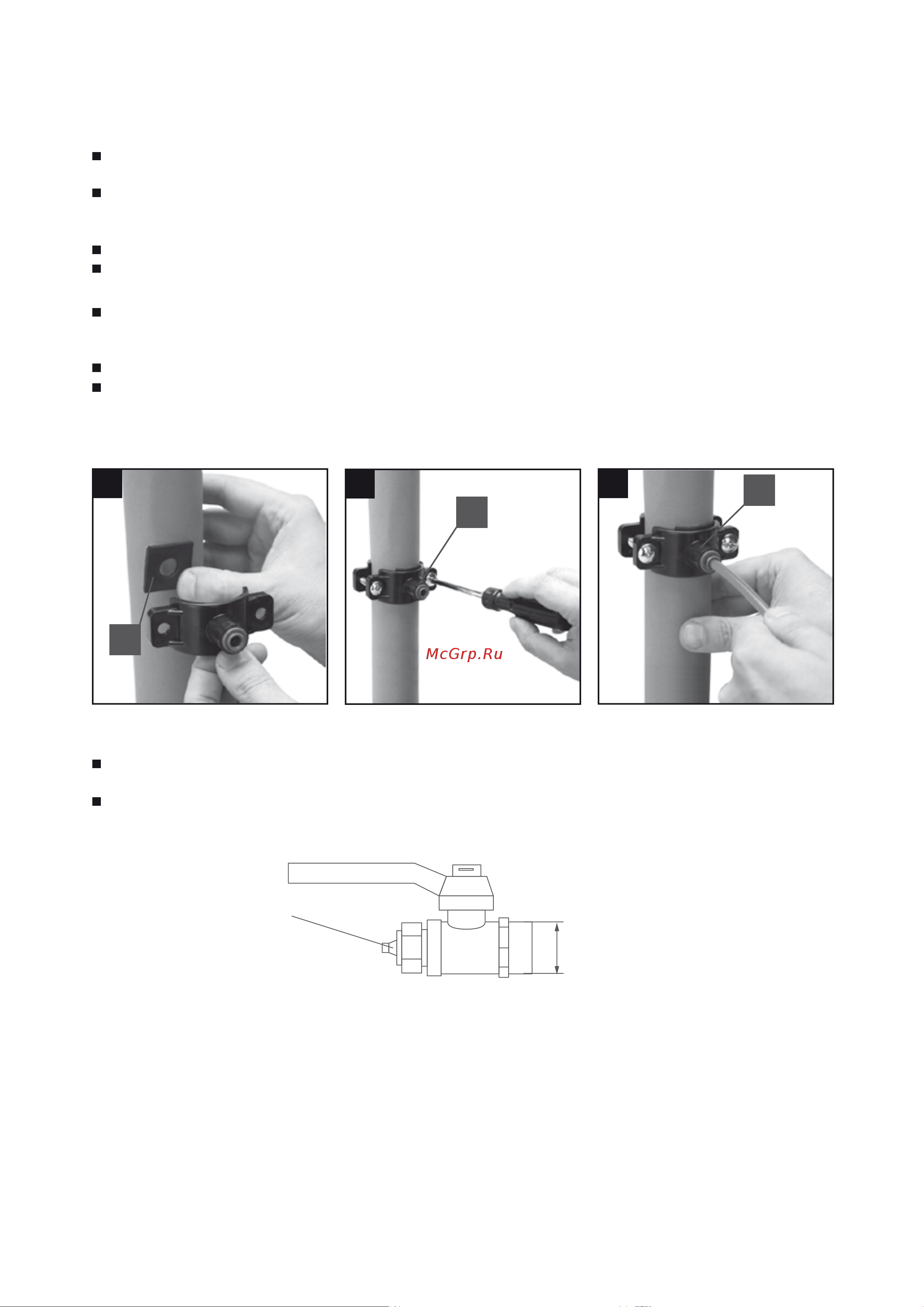

Снимите с уплотнительной прокладки (Г) (рис. 7) защитную пленку.

Приклейте прокладку (Г) с внутренней стороны хомута, одновременно совмещая отверстие

в прокладке с отверстием в штуцере хомута (рис. 7).

Подключение к накопительному баку (в комплектацию не входит)

Свободный конец трубки синего цвета бака подключите к фитингу “Бак”(поз. 17) (другой конец трубки

должен быть подключен к фитингу накопительного бака). Длина соединительной трубки не должна

превышать 10м.

Прочно закрепите хомут (Д) на дренажной линии с помощью винтов, одновременно совмещая

отверстие в штуцере и дренажной линии (рис. 8). Винты крепления необходимо затягивать равномерно

(без перекоса) , чтобы обе части хомута располагались параллельно.

Вставьте трубку красного цвета через хомут (Д) в просверленное отверстие на 7-10 мм (рис. 9).

Свободный конец трубки присоедините к фитингу “Подключение вывода дренажа” (поз. 18),

предварительно удалив заглушку фитинга (См. разделы "Присоединение гибких трубок"

и "Отсоединение гибких трубок" стр. 10).

Подключение вывода пермеата

Подсоедините трубку ПВХ D=9,5 мм. d=6,5 мм. синего цвета к выводу пермиата (поз. 16),

предварительно удалив заглушку.

Для возможности подключения по месту установки подсоедините свободный конец трубки в вентиль

1/2" х 3/8".

G 1/2”

соединение с трубкой 9,5 мм

вентиль 1/2" х 3/8"
