Пуск котла

Logamatic MC110 – 6720868695 (2017/04)

2.3 Описание системы управления MC110

В качестве примера далее показана система управления с пультом

Logamatic RC310.

▶ Для получения дополнительной информации пользуйтесь

технической документацией на пульт управления и

теплогенератор.

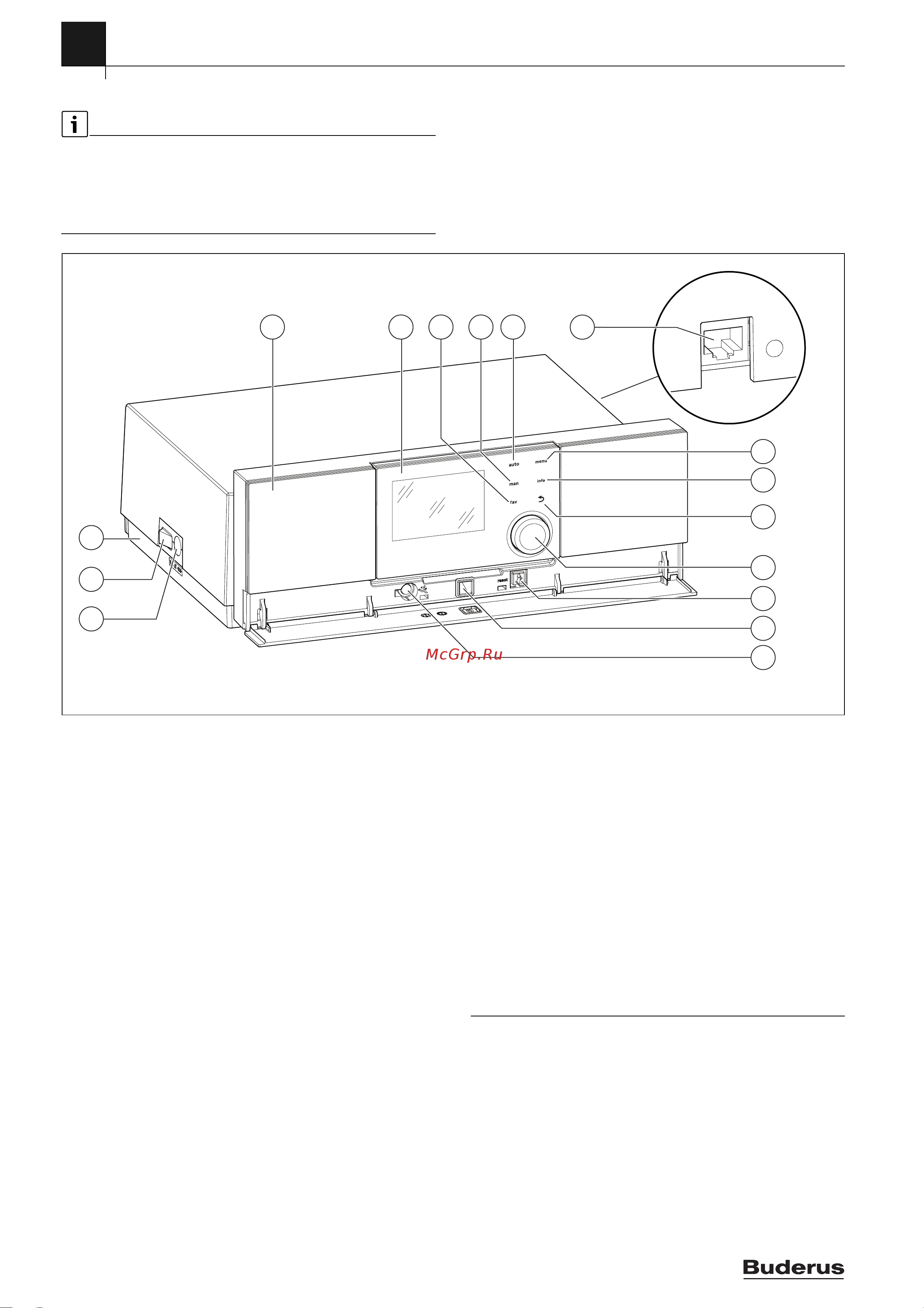

Рис. 1 Системы управления MC110 с пультом Logamatic RC310 – элементы управления

[1] Предохранитель 6,3 A

[2] Главный выключатель

[3] Этикетка с IP-данными (имеется только на IP-Inside системах

управления)

[4] Панель управления

[5] Пульт управления Logamatic RC310

[6] Кнопка fav (функция фаворитов)

[7] Кнопка man (ручной режим)

[8] Кнопка auto (автоматический режим)

[9] Разъём подключения к сети (RJ45, имеется только на IP-Inside

системах управления)

[10] Кнопка menu (вызов меню)

[11] Кнопка info (информация и помощь)

[12] Кнопка d (кнопка "назад")

[13] Ручка регулятора

[14] Кнопка c : сброс и аварийный режим

[15] Светодиодный индикатор состояния LED

[16] Разъём подключения Service-Key (только для специалистов)

Система управления MC110 является основным пультом

управления напольного котла. Она предоставляет следующие

функции:

• Индикация состояния котла и работы горелки

• Сброс запирающих неисправностей

• Активирование/деактивирование аварийного режима

(ручного режима)

На пульте управления Logamatic RC310 и на отдельно

приобретаемых RC200 и Logamatic RC100 имеется много других

функций для комфортного регулирования отопительной установки.

Через систему управления MC110 электрически подключается

теплогенератор. Кроме того, в систему управления можно

установить главный регулятор BC30 E или пульт управления

Logamatic RC310, а также 2 функциональных модуля.

MC110 обычно эксплуатируется с установленным в него пультом

управления.

2.4 Чистка системы управления

▶ При необходимости чистите корпус влажной тканью.

▶ Не применяйте для этого абразивные или едкие чистящие

средства.

3Пуск котла

В этой главе описывается пуск в эксплуатацию с установленным

пультом управления Logamatic RC310.

0010012684-001

854 76
