3 Пуск котла
Logamatic MC110 – 6720868695 (2017/04)
5

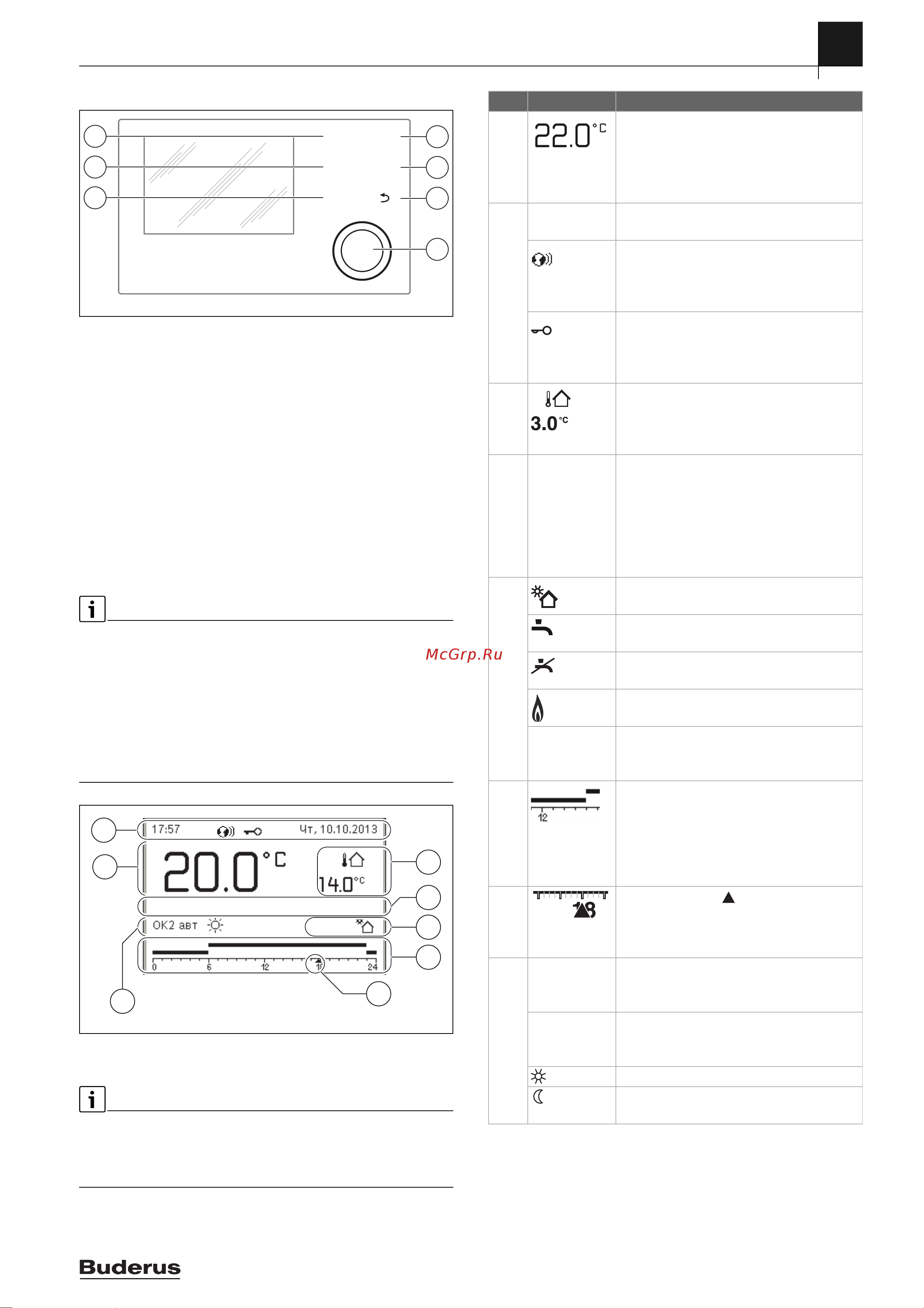

3.1 Элементы управления и условные обозначения
Рис. 2 Пульт управления RC310
[1] Кнопка fav: функции фаворитов (нажать коротко) и меню
фаворитов (держать нажатой)
[2] Кнопка man: ручной режим (нажать коротко) и временный
ручной режим (держать нажатой)
[3] Кнопка auto: автоматический режим с программой
включения по времени
[4] Кнопка menu: главное меню (нажать коротко)
[5] Кнопка info: информационное меню или другая информация
по выбранному пункту меню
[6] Кнопка d: переход на вышестоящий уровень меню или
отмена изменённого значения (нажать коротко) или возврат к
стандартной индикации (держать нажатой)
[7] Ручка регулятора: выбор (повернуть) и подтверждение
(нажать)
Если подсветка дисплея выключена, то первое нажатие кнопки
регулятора вызывает только включение подсветки. При повороте
ручки регулятора и при нажатии любого другого элемента
управления дополнительно к указанному действию включается
подсветка. Предполагается, что выполнение всех действий,
описываемых в этой инструкции, всегда начинается с уже
включённой подсветкой. Если не нажимать никакие кнопки, то
подсветка сама погаснет (при стандартной индикации через 30 с, в
меню через 30 мин, при неисправности через 24 ч).
Рис. 3 Условные обозначения в стандартной индикации (вариант
экрана)
Стандартная индикация относится только к показываемому
отопительному контуру. Нажатие кнопки man или auto и изменение
заданной комнатной температуры в стандартной индикации
действует только на показываемый отопительный контур.
0 010 008 496-001
auto menu
man
fav
info
5
6
7
4
2
3
1
1
8
3
2
7
4
5
6
0010008036-001
Поз. Знак Пояснение
1 Показание фактической температуры:
• комнатной температуры при установке
на стену
• температуры теплогенератора при
установке в теплогенератор.
2 – Информационная строка: показание
времени, дня недели и даты
Информационная строка: в системе
имеется коммуникационный модуль, и
активно соединение с сервером
изготовителя.
Информационная строка: включена
блокировка кнопок (для включения/
выключения блокировки кнопок держите
нажатыми кнопку auto и ручку регулятора).
3 Дополнительное показание температуры:
наружной температуры, температуры
солнечного коллектора или горячей воды в
системе ГВС.
4 – Текстовая информация: например,
обозначение показанной фактической
температуры ( рис. 3, [1]); для
комнатной температуры знак не показан.
Если имеется неисправность, то указание
на неё будет показано, пока неисправность
не устранена.
5 Информационный знак: работает насос
солнечного коллектора.
Информационный знак: активно
приготовление горячей воды
Информационный знак: приготовление
горячей воды выключено
Информационный знак: горелка включена
(пламя)
B Информационный знак: теплогенератор
блокирован (например, из-за
альтернативного теплогенератора).
6 Программа: графическое изображение
активной программы для показанного
отопительного контура. Высота полосы
приблизительно показывает требуемую
температуру в помещении для различных
отрезков времени.
7 Отметка времени показывает в
программе 15-минутные интервалы
(= деление шкалы времени) до текущего
времени.
8 авт Режим работы: активен автоматический
режим (согласно программе) с одним
отопительным контуром.
ОК2 авт Режим работы: активен автоматический
режим (согласно программе) для
показанного отопительного контура.
Режим работы: активен режим отопления.
Режим работы: активен пониженный
режим.
