DDE SC 51 909-150 Деталировка онлайн [3/5] 843306

Скарификатор

Модель

SC 51

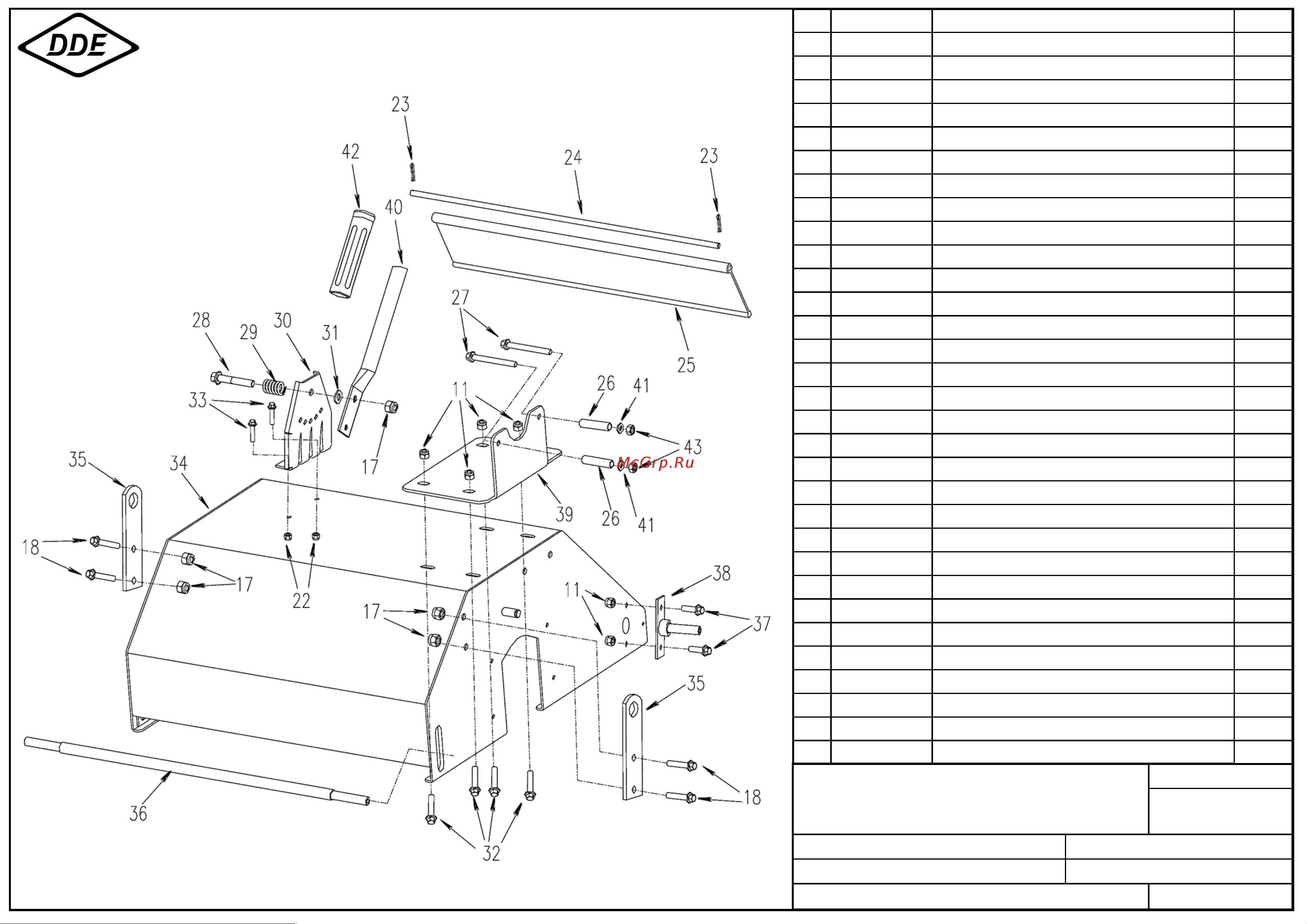

Technical department Assembly drawing

John Emerson Jr. Engineer, chief designer

DYNAMIC DRIVE EQUIPMENT, USA Page 3

№ Артикул Наименование Кол

11 Гайка M8 4

17 Гайка M10 5

18 Болт M10×25 4

22 Гайка M6 2

23 Шплинт 2

24 Ось 1

25 Пластина защитная 1

26 Втулка 2

27 Болт M8×75 2

28 Болт M10×60 1

29 909-150-028 Пружина 1

30 Кронштейн 1

31 Шайба 1

32 Болт M8×40 4

33 Болт M6×16 2

34 Корпус 1

35 Кронштейн 2

36 Ось передняя 1

37 Болт M8×20 4

38 Кронштейн колеса 2

39 Кронштейн 1

40 Рычаг 1

41 Шайба 2

42 Рукоятка 1

43 Гайка M8 2
