Скарификатор
Модель
SC 51

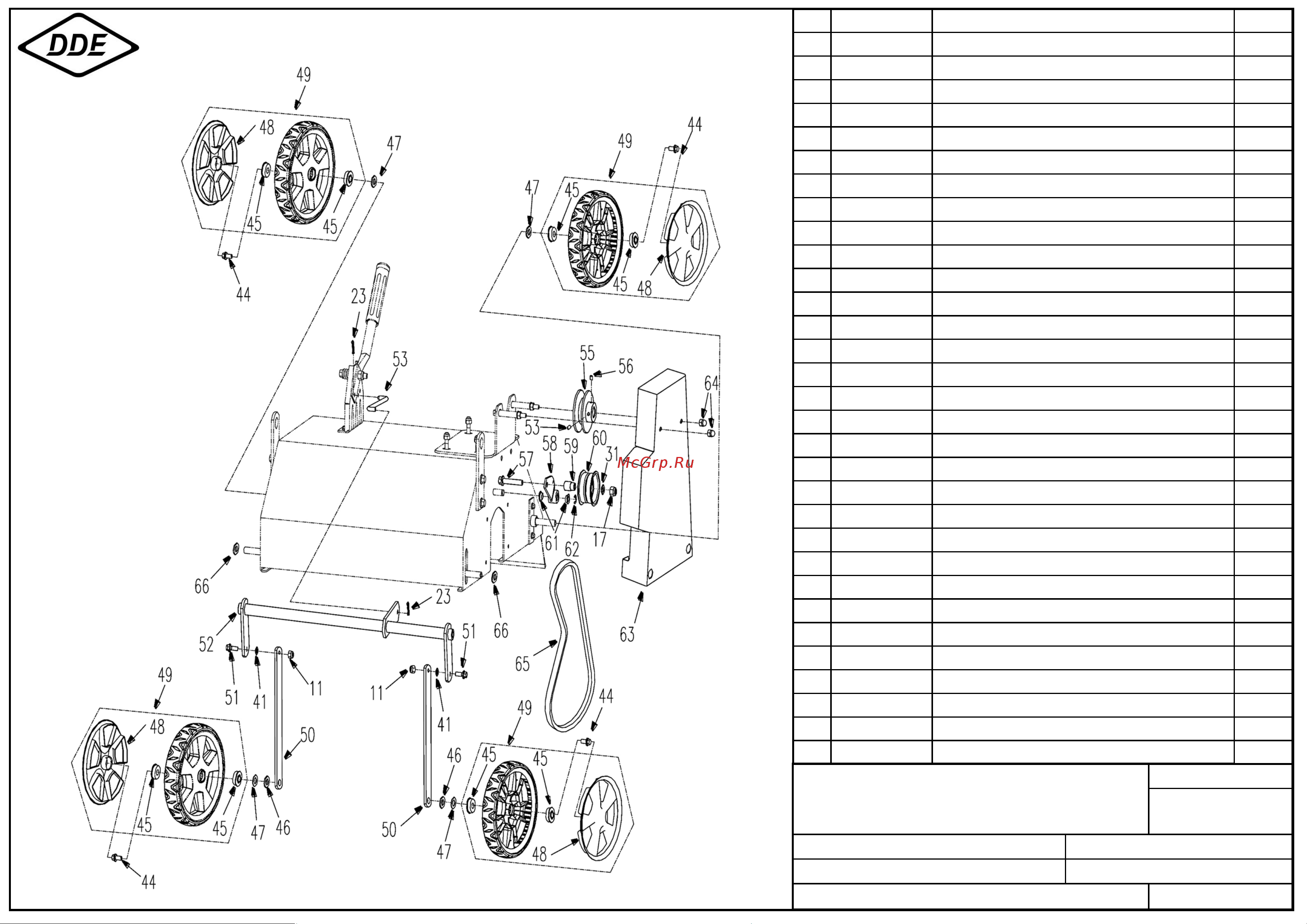

Technical department Assembly drawing
John Emerson Jr. Engineer, chief designer
DYNAMIC DRIVE EQUIPMENT, USA Page 4
№ Артикул Наименование Кол
11 Гайка M8 2
17 Гайка M10 1
23 Шплинт 1
41 Шайба 1
44 Гайка M8 4
45 Подшипник 8
46 Шайба 2
47 Шайба 4
48 Колпак 4
49 909-150-080 Колесо в сборе 4
50 Тяга 2
51 Болт M8×25 2
52 Ось передняя 1
53 Соединитель 1
55 909-150-085 Шкив ведущий 1
56 Винт M6×10 1
57 Болт M10×50 1
58 Кронштейн 1
59 Втулка 1
60 909-150-090 Ролик натяжителя 1
61 Подшипник 2
62 Кольцо стопорное 1
63 Кожух ремня 1
65 909-150-095 Ремень 1
66 Шайба 2
