DDE SC 51 909-150 Деталировка онлайн [5/5] 843306

Скарификатор

Модель

SC 51

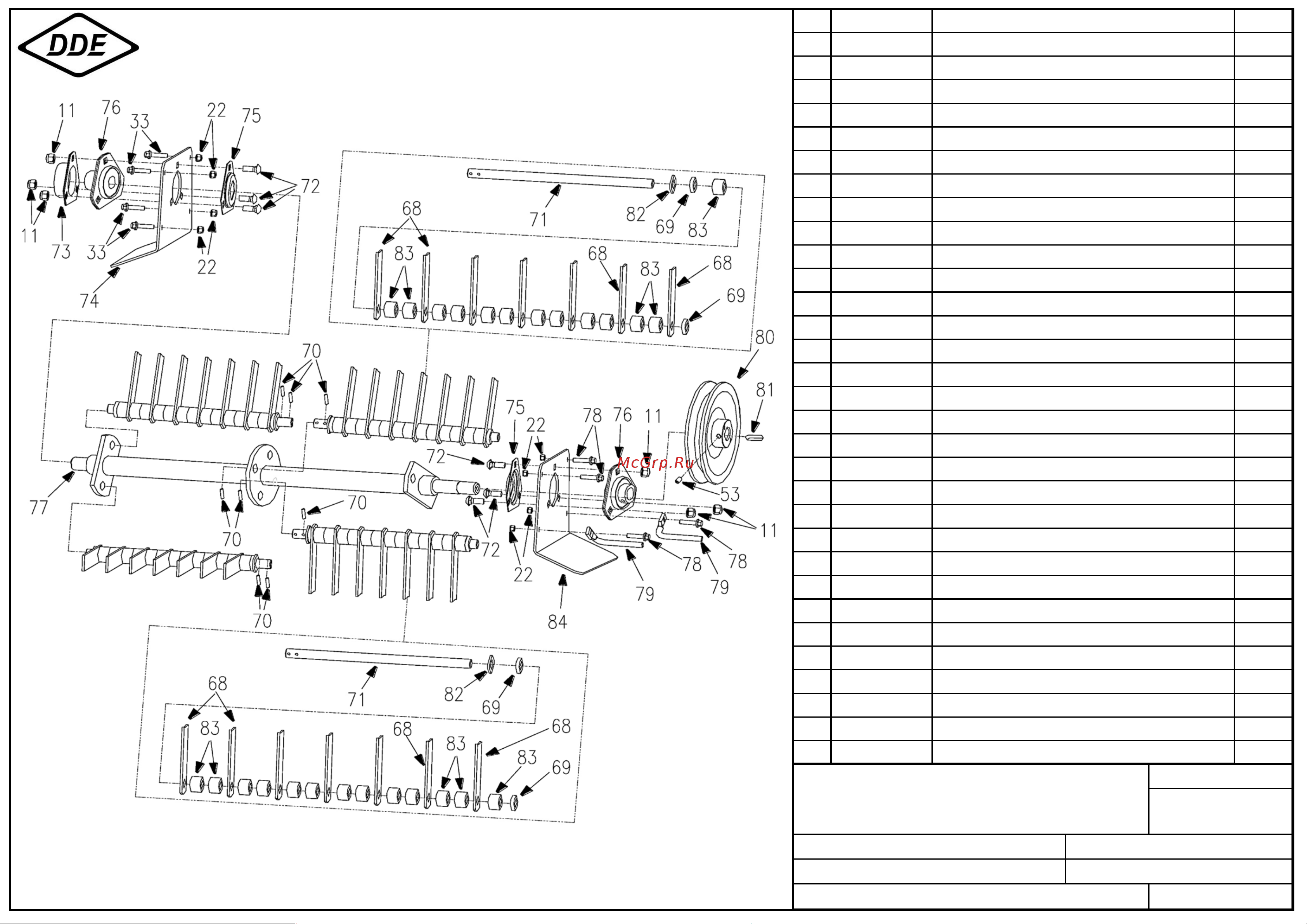

Technical department Assembly drawing

John Emerson Jr. Engineer, chief designer

DYNAMIC DRIVE EQUIPMENT, USA Page 5

№ Артикул Наименование Кол

11 Гайка M6 6

22 Гайка M8 6

33 Болт M6×16 4

68 Нож 42

69 Втулка 2

70 Штифт 16

71 Ось 4

72 Болт M8×20 6

73 Крышка корпуса подшипника 2

74 Кронштейн 1

75 Крышка корпуса подшипника 2

76 909-150-109 Корпус подшипника 2

77 Ось основная 1

78 Болт M6×20 2

79 Болт M6×20 2

80 909-150-113 Шкив ведомый 1

81 909-150-115 Шпонка 1

82 Шайба 4

83 Втулка 48

84 Кронштейн 1
