5. Прикрепите короткую стойку крана к кронштейну опоры, не затягивая гайки до упора.

Соедините верх коро

ткой стойки с длинной стойкой крана. Закрутите все гайки, в т.ч. и из

пункта 4 и 5.

7. Прикрепите стрелу крана к верху длинной опорной ст

ойки

Прикрепите гидроцили

ндр к середине длинной опорной стойки крана, а затем к с

треле крана.

Прикрепите рукоятку к гидроцилиндру крана.

10.

Закрепит

е цепь на край выдвижной стрелы крана

Де

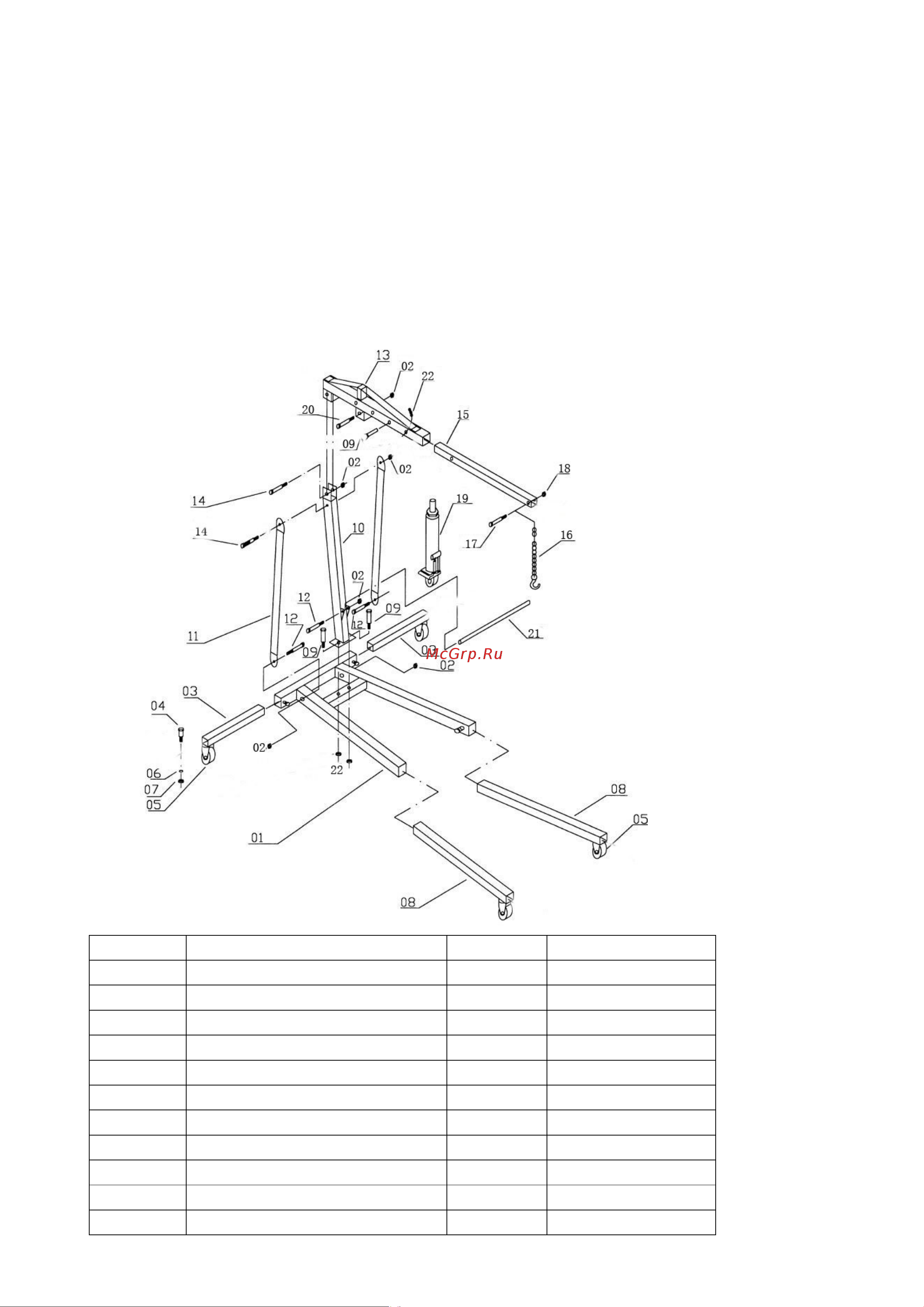

талировка для кранов грузоподъемностью 1 и 2 тонны.

№ Наим

енование № Наименование

1 Рама 12 M16x90mm болт

2 M16 гайка 13 Верхняя балка

3 Нога короткая 14 M16x110mm болт

4 M8x16mm Болт 15 Выдвижная стрела

5 Колесико 16 Цепь с крюком

6 M8 блок. шайба 17 M12x75mm болт

7 M8 гайка 18 M12 гайка

8 Нога длинная 19 Цилиндр гидравлич.

9 M14x90mm болт 20 M16x80mm болт

10 вертикальная стойка 21 рукоятка

11 Поддержка вертикальной стойки 22 M14 гайка
