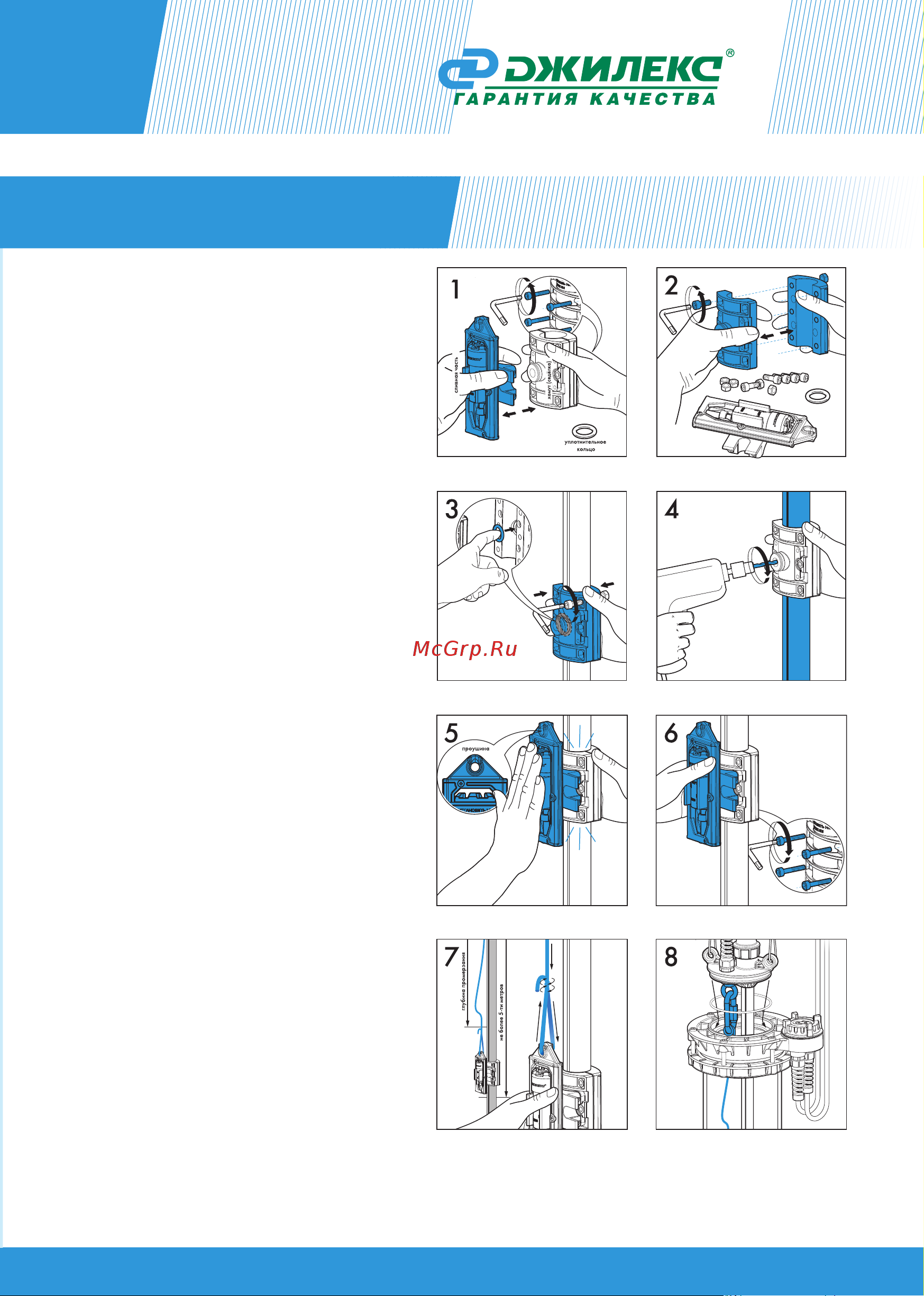

1. Сливной клапан поставляется в сборе.

Перед монтажом необходимо

отсоединить хомут (седёлку) от

сливной части, открутив четыре винта

шестигранником (3 мм), по направлению

против часовой стрелки.

2. Разобрать хомут (седёлку), открутив

шесть винтов шестигранником (5 мм), по

направлению против часовой стрелки.

Выбрать место установки на трубе ПНД

ниже глубины промерзания, но не глубже

5 метров от уровня земли.

3. Установить хомут (седёлку) на место,

уплотнив кольцом и стянув шестью

болтами и гайками, шестигранником (5

мм) по часовой стрелке. Убедиться, что

в месте соединения хомута со сливной

частью нет посторонних частиц.

4. Для идеального совпадения отверстия

в трубе с хомутом (седёлкой), аккуратно

просверлить отверстие диаметром 10

мм, не задевая задней стенки трубы

ПНД. Зачистить отверстие от заусенцев,

стружки.

5. Аккуратно, до упора, соединить

сливную часть с хомутом (седёлкой) так,

чтобы проушина была вверху.

6. Затянуть четыре винта шестигранником

(3 мм) по часовой стрелке.

7. Крепко закрепить на верхней проушине

сливной части шнур из синтетического

материала.

8. Второй конец шнура зафиксировать на

карабине оголовка или поверхности так,

чтобы он не был натянут и имел 80-100 см

свободного хода.

4. МОНТАЖ
