1. Убедитесь, что система водоснабжения удовлетворяет следующим
параметрам:
- температура воды находится в интервале от 4 до 75 градусов Цельсия;
- рабочее давление воды составляет от 0,1 до 0,6 МПа;
- максимальное давление воды не превышает 1 МПа;
- разница давления в трубах с горячей и холодной водой – не более 10%.
2. Проведите очистку подводящих труб, чтобы гарантировать отсутствие
посторонних частиц в выдаваемом потоке воды.
3. После окончания работ проверьте, чтобы все детали были правильно
и надежно закреплены.
Перед началом монтажа

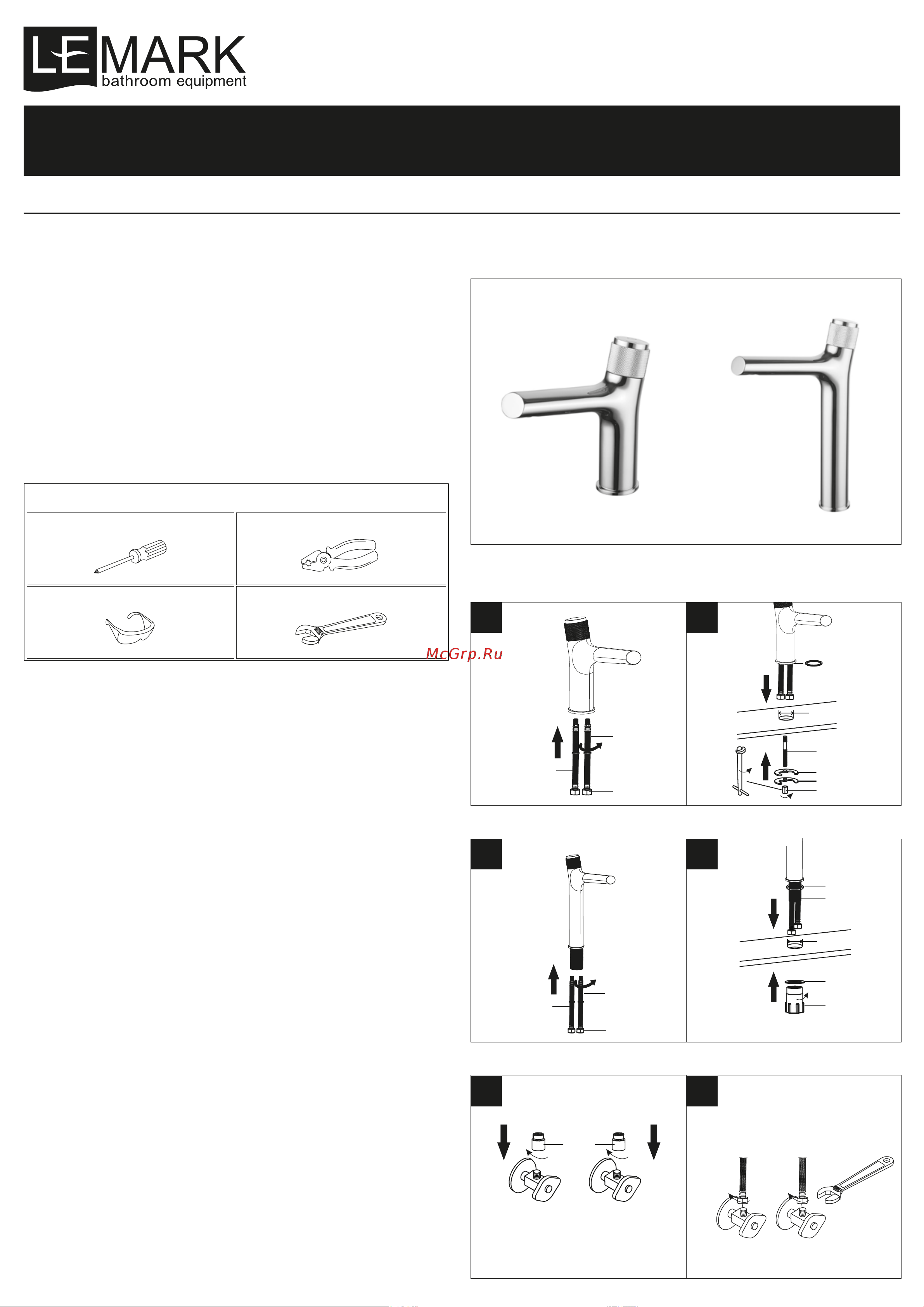

ПАСПОРТ ИЗДЕЛИЯ
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Благодарим Вас за выбор продукции LEMARK! Сантехника LEMARK обеспечит вам удобство и комфорт!
Сантехника LEMARK производится в соответствии со всеми стандартами и техническими условиями, установленными
в странах-участниках Евразийского экономического сообщества (Таможенного союза) и странах СНГ.
PROJECT LM4676C. СМЕСИТЕЛЬ ДЛЯ УМЫВАЛЬНИКА КНОПОЧНЫЙ
PROJECT LM4679C. СМЕСИТЕЛЬ ДЛЯ УМЫВАЛЬНИКА КНОПОЧНЫЙ ВЫСОКИЙ
Во избежание выхода из строя керамических пластин картриджа (из-за
попадания между ними ржавчины и прочих мелких посторонних
предметов и частиц, содержащихся в водопроводной системе), при
монтаже рекомендуется установка фильтров грубой очистки воды.
LM4676C
Для установки смесителя на рабочей поверхности необходимо наличие
сквозного отверстия диаметром 35 мм.
1) Присоедините шланги для воды (гибкую подводку) к корпусу смесителя;
2) Вкрутите металлический штифт (4) в корпус смесителя (1). Установите
смеситель на рабочей поверхности, используя прокладку. С нижней
стороны рабочей поверхности установите С-образную резиновую
шайбу (2) и С-образную металлическую шайбу (3), после чего надежно
зафиксируйте получившуюся конструкцию гайкой (5);
3) Присоедините переходники с обратными клапанами(7) к водопрово-
дным трубам;
4) Подключите шланги для воды (гибкую подводку) к переходникам с
обратными клапанами (7).
LM4679C
Для установки смесителя на рабочей поверхности необходимо наличие
сквозного отверстия диаметром 35 мм.
1) Присоедините шланги для воды (гибкую подводку) к корпусу смесителя;
2) Установите смеситель на рабочей поверхности, используя прокладку.
С нижней стороны рабочей поверхности установите прокладку (3) после
чего надежно зафиксируйте смеситель гайкой (4);
3) Присоедините переходники с обратными клапанами(7) к водопрово-
дным трубам;
4) Подключите шланги для воды (гибкую подводку) к переходникам с
обратными клапанами (7).
После установки смесителя необходимо медленно открыть воду на
полную мощность и дать ей «протечь» в течение 1 минуты. Перед проли-
вом рекомендуется снять аэратор во избежание возможного засорения.
После завершения указанной процедуры и установки аэратора обратно
смеситель можно использовать в рабочем режиме.
Рекомендуемый набор инструментов
Отвертка Пассатижи
Защитные очки Разводной ключ
Уплотнительное
кольцо
Уплотнительное
кольцо
4
2
2
3
4
3
5
77
⌀35
⌀35
1
2
1
2
3 4
Горячая
вода
Горячая
вода
Холодная
вода
Холодная
вода
Горячая
вода
Горячая
вода
Холодная
вода
Холодная
вода
G1/2’’
Внутренняя
резьба
G1/2’’
Внутренняя
резьба
