164

Автоматика

РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ ЗАВЕС

Следует помнить, что непринятие мер по выпуску воз-

духа из воздухонагревателя может привести к образо-

ванию воздушных пробок с последующим замерзани-

ем теплоносителя и разрывом трубок.

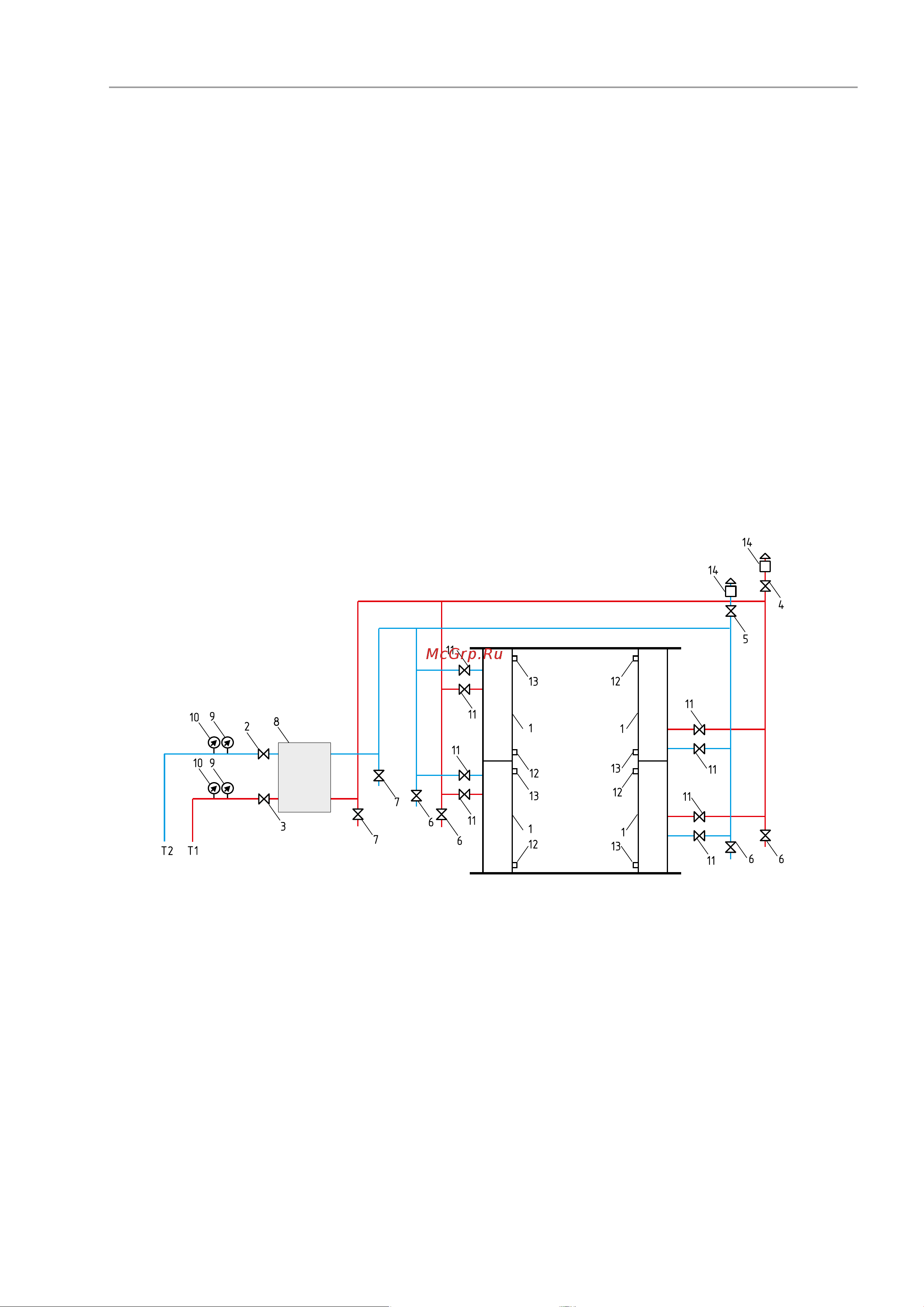

На рисунке вертикальная двусторонняя завеса 1 из

четырех секций подключена к отопительной сети че-

рез узел терморегулирования 8.

Прямая (Т1) и обратная (Т2) магистрали имеют в

верхних точках воздуховыпускные отводы с кранами

4 и 5, а в нижних точках сливные патрубки с кранами

6. В узле терморегулирования имеются шаровые кра-

ны 2 и 3. Для пуско-наладки завесы прямая и обрат-

ная магистрали сети должны быть оснащены маноме-

трами 10 и термометрами 9. Краны 11 на входных и

выходных патрубках воздухонагревателей предна-

значены для подключения к сети воздухонагревате-

лей.

РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ ЗАВЕС К СИСТЕМЕ ОТОПЛЕНИЯ

1 - тепловые завесы

2,3 - шаровые краны узла терморегулирования

4,5 - краны воздухоотводчиков

6,7 - сливные краны

8 - узел терморегулирования

9 - термометры

10 - манометры

11 - краны на входных и выходных патрубках завесы

12,13 - выпускные клапаны

14 - воздухоотводчики

ДВУСТОРОННЯЯ ВЕРТИКАЛЬНАЯ УСТАНОВКА ЗАВЕС

Завесы оснащены воздухонагревателем, имеющим два выпускных клапана 12 и 13. Это допускает любую

ориентацию воздухонагревателя по вертикали.

Порядок подключения:

1. Температура в помещении должна быть выше 0°С.

2. Установить и закрепить завесу на кронштейнах возле проема.

3. Через гибкие патрубки и краны 11 присоединить входные и выходные патрубки завесы к сети.

4. Заполнить систему водой, открыв кран 3 (кран 2 закрыт), все краны 11, 5 и кран 7 на магистрали Т2. После

прекращения выхода воздуха через краны 7 и 5 их следует закрыть.

5. Закрыть краны 11. Вывернуть резьбовые заглушки клапанов 12 и 13 в верхних частях завес. Надеть на них

резиновые трубки и поместить концы трубок в сосуды с водой. Открыть краны 11. После видимого выхода

воздуха из трубок (прекращение выхода пузырьков воздуха) закрыть краны 11, установить резьбовые

заглушки на место.

6. Открыть краны 11, 2, 4 и 5 для окончательного выпуска воздуха из системы. Закрыть краны 4 и 5.

При расположении кранов 6 не в самой нижней точке (на рисунке – слева) слив воды из воздухонагревателей

осуществляется через клапаны 12 (левая сторона) и 13 (правая сторона).

После заполнения системы теплоносителем необходимо посредством кранов 4, 5 удалить воздух из системы

и воздушно-тепловых завес.
