НАЗНАЧЕНИЕ и УСТРОЙСТВО

НАЗНАЧЕНИЕ И УСТРОЙСТВО

Узлы терморегулирования предназначены для регулирования подводимой тепловой мощности в зависимости

от температуры воздуха внутри помещения и являются комплектующими жидкостных воздухонагревателей

(воздушно-тепловые завесы, тепловентиляторы).

Функциональные возможности:

• Трехходовой клапан с электроприводом по команде термостата открывает или перекрывает поток

теплоносителя, проходящий через теплообменник воздухонагревателя.

• При полностью закрытом клапане, регулирующий байпас обеспечивает постоянный проход воды, во

избежании замерзания теплоносителя.

• Сетчатый фильтр на входе узла предотвращает загрязнение системы теплоснабжения механическими

примесями, содержащимися в теплоносителе, а краны позволяют перекрыть отдельные участки системы

теплоснабжения.

Назначение и функции

Устройство и принцип действия

Узел терморегулирования без циркуляционного насоса состоит из двух частей. На подающей магистрали

установлен запорный кран с воздухоотводчиком и сетчатый фильтр. На обратной магистрали – регулирующий

трехходовой клапан с электроприводом, вентиль регулирующего байпаса и запорный кран с воздухоотводчиком.

Принцип действия данных узлов основан на количественной схеме терморегулирования. Трёхходовой клапан

по команде термостата воздухонагревателя открывает или перекрывает основной поток теплоносителя,

проходящий через теплообменник. Таким образом, теплоноситель на выходе, равно как и нагретый воздух, имеют

переменную температуру. Во избежании замерзания теплоносителя в трубках теплообменника предусмотрен

регулирующий байпас. При полностью закрытом клапане байпас позволяет пропускать ограниченный расход

теплоносителя, регулируемый с помощью вентиля «ВБ».

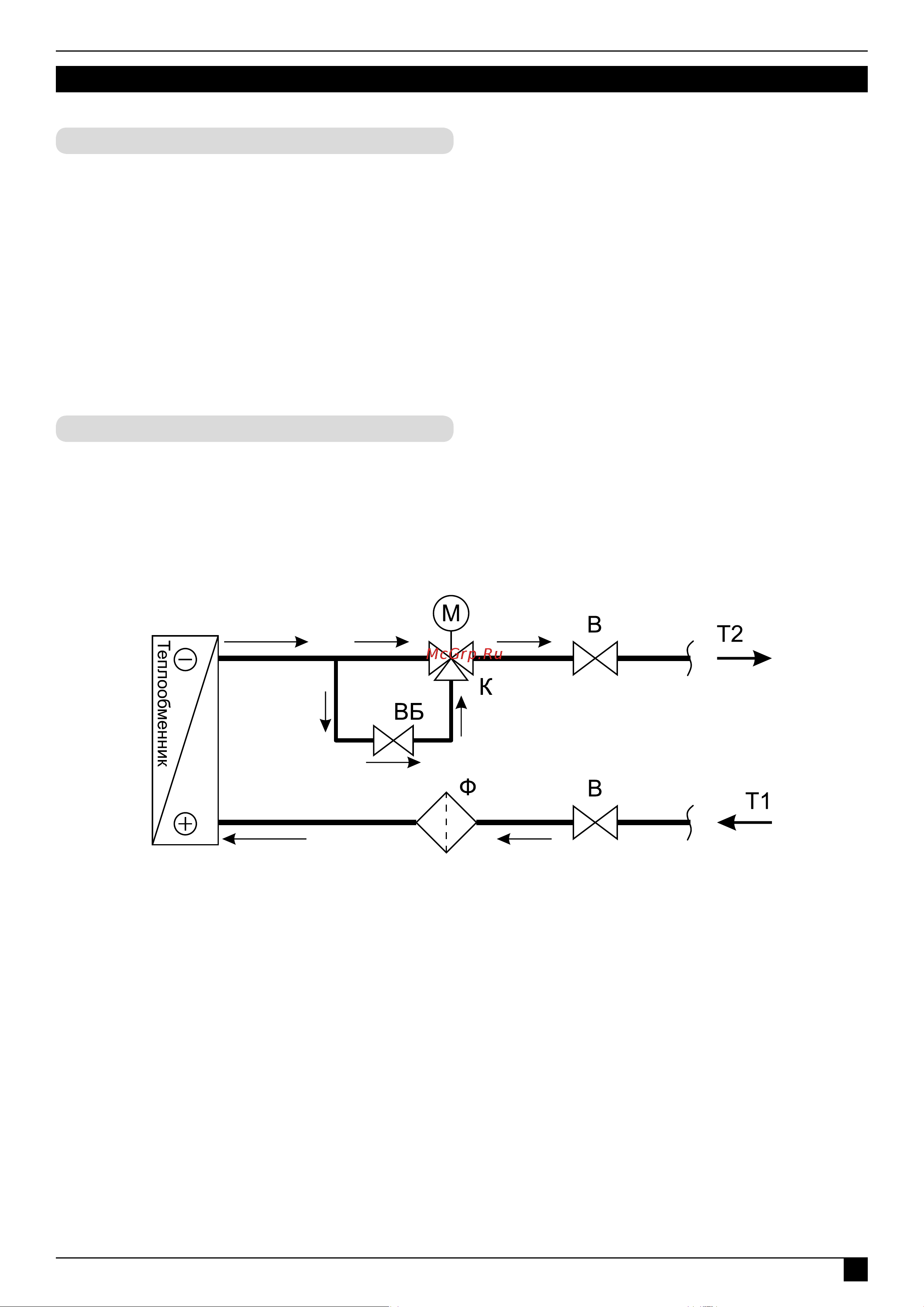

Условные обозначения:

В - вентиль запорный с воздухоотводчиком; ВБ - вентиль регулирующего байпаса;

Ф - фильтр грубой очистки; К - регулирующий трёхходовой клапан; М - электропривод

регулирующего клапана; Т1 - подающая труба теплосети; Т2 - обратная труба теплосети.

ТМ850000

Подключение узла терморегулирования производить в соответствии со схемой:
