Узлы терморегулирования КЭВ-УТМ-4; КЭВ-УТМ-6,3; КЭВ-УТМ-21

МОНТАЖ

КЭВ-УТМ-21

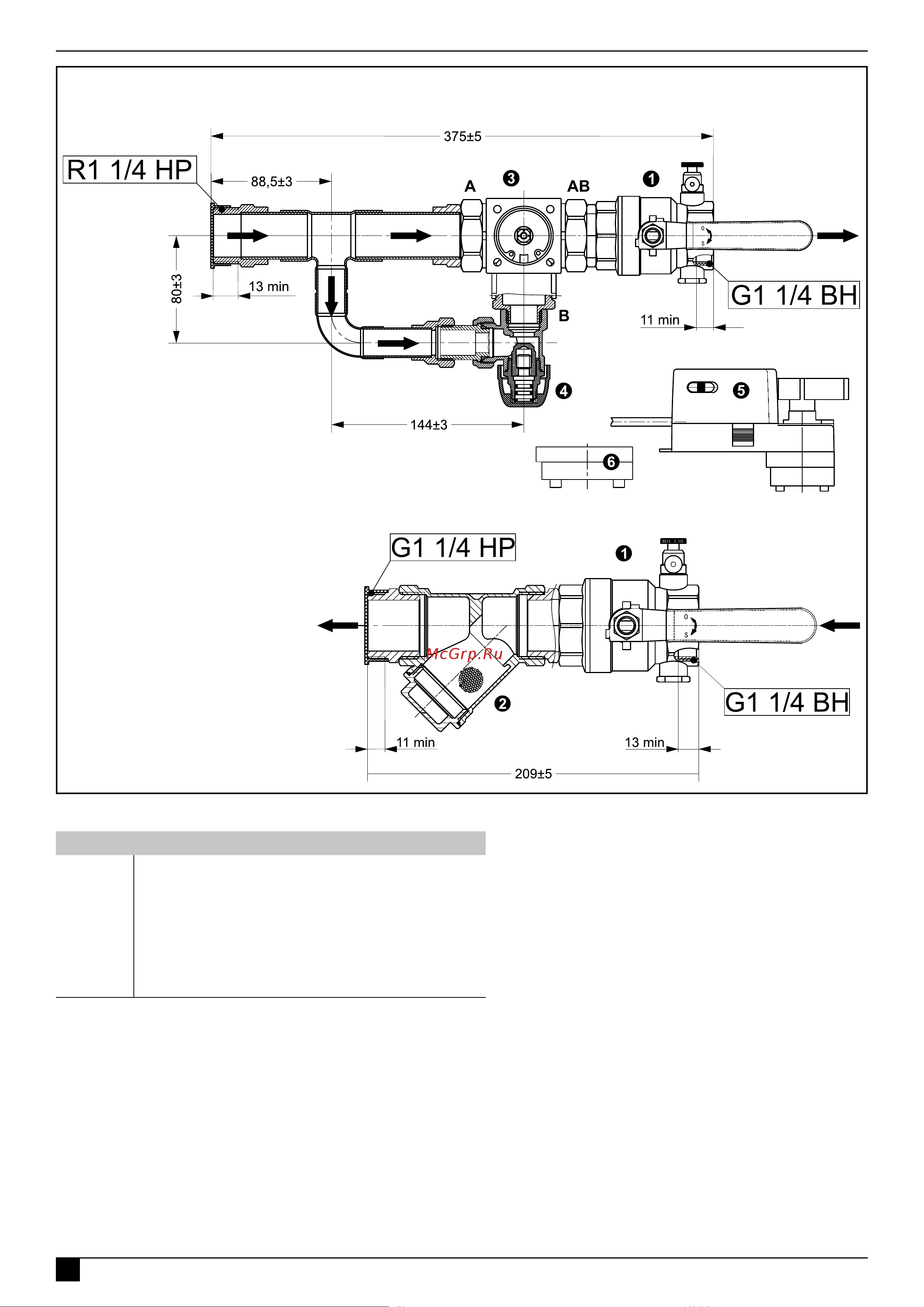

Номер Наименование

1 Запорные краны с воздухоотводчиком

2 Сетчатый фильтр

3 Регулирующий трехходовой клапан (Kvs 16)

4 Вентиль байпаса

5 Электропривод регулирующего клапана

6 Дополнительный адаптер к электроприводу

Направление движения теплоносителя обозначено стрелками на чертеже

ТМ850008

ТМ850009

Монтаж:

1. Подключите узел терморегулирования к теплосети и воздухонагревателю, соблюдая ориентацию в

вертикальной плоскости, как показано на схеме (см. раздел «Устройство и принцип действия»).

2. Установите электропривод к регулируемому клапану с помощью адаптера и в соответствии с прилагаемой

инструкцией к электроприводу. Электрическое подключение к воздухонагревателю производить в

соответствии с требованиями производителя, указанными в руководстве к изделию.

3. Заполните систему теплоносителем и удалите воздух.

4. Отрегулируйте байпас узла терморегулирования (используйте шестигранный ключ на 5 мм). Закрутите вентиль

по часовой стрелке до упора, после чего откройте вентиль в обратную сторону до упора (~1 оборот). Следует

иметь в виду, что более точная регулировка байпаса должна зависеть от наружной температуры воздуха,

температуры теплоносителя и перепада давлений. При правильном выборе всех элементов, скорость воды

в трубках теплообменника должна быть на уровне не менее 0,2 м/с, чем исключается замерзание воды.
