Инструкция по монтажу. Технический паспорт

НАЗНАЧЕНИЕ и УСТРОЙСТВО

НАЗНАЧЕНИЕ И УСТРОЙСТВО

Узлы терморегулирования предназначены для регулирования подводимой тепловой мощности в зависимости

от температуры воздуха внутри помещения и являются комплектующими жидкостных воздухонагревателей

(воздушно-тепловые завесы, тепловентиляторы).

Функциональные возможности:

• Узлы с циркуляционным насосом допускают более точное регулирование температуры нагреваемого воздуха,

за счет смешения жидкости, поступающей из сети, с отработанной, поступающей из теплообменника.

• Позволяют поддерживать температуру нагретого воздуха близко к постоянной величине.

• При полностью закрытом клапане, регулирующий байпас обеспечивает постоянный проход воды, во

избежании замерзания теплоносителя.

• Сетчатый фильтр на входе узла предотвращает загрязнение системы теплоснабжения механическими

примесями, содержащимися в теплоносителе, а краны позволяют перекрыть отдельные участки системы

теплоснабжения.

Назначение и функции

Устройство и принцип действия

Узел терморегулирования с циркуляционным насосом представляет связную конструкцию. На подающей

магистрали установлен запорный кран с воздухоотводчиком и сетчатый фильтр. На обратной магистрали

– циркуляционный насос, обратный клапан, регулирующий трехходовой клапан с электроприводом, вентиль

регулирующего байпаса и запорный кран с воздухоотводчиком.

Принцип действия данных узлов основан на качественной схеме терморегулирования. Температура теплоносителя

регулируется смешением жидкости, поступающей из сети, с отработанной, поступающей из теплообменника

через обратный клапан. Соотношение этих расходов регулируется трёхходовым клапаном с электроприводом,

который по команде термостата воздухонагревателя открывает или перекрывает основной поток теплоносителя,

проходящий через теплообменник. Таким образом, качественная схема позволяет поддерживать температуру

нагретого воздуха близко к постоянной заданной величине. Температура обратной воды также близка к

требуемой. Циркуляционный насос обеспечивает постоянный расход и скорость движения теплоносителя по

трубкам теплообменника. Во избежании замерзания теплоносителя в трубках теплообменника предусмотрен

регулирующий байпас. При полностью закрытом клапане байпас позволяет пропускать ограниченный расход

теплоносителя, регулируемый с помощью вентиля «ВБ».

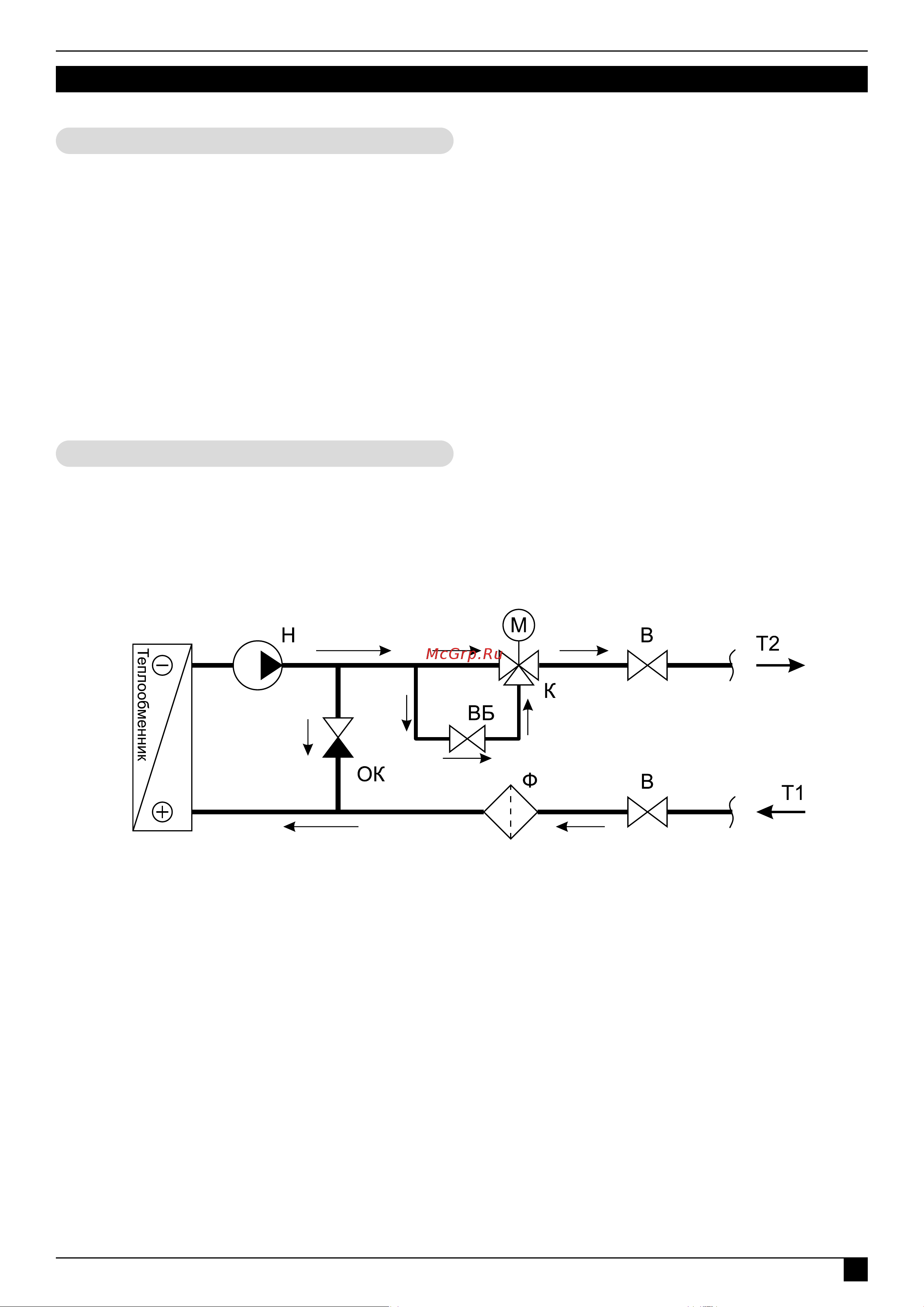

Условные обозначения:

В - вентиль запорный с воздухоотводчиком; ВБ - вентиль регулирующего байпаса;

Ф - фильтр грубой очистки; К - регулирующий трёхходовой клапан; М - электропривод

регулирующего клапана; Н - циркуляционный насос; ОК - обратный клапан; Т1 -

подающая труба теплосети; Т2 - обратная труба теплосети.

ТМ850014

Подключение узла терморегулирования производить в соответствии со схемой:
