Инструкция по монтажу. Технический паспорт

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Расчет Kv регулирующего клапана

Kv клапана - характеристика пропускной способности клапана, есть условный объемный расход воды через

полностью открытый клапан, [м

/час] при разности давлений в 1 бар (100 кПа). Указанная величина является

основной характеристикой клапана.

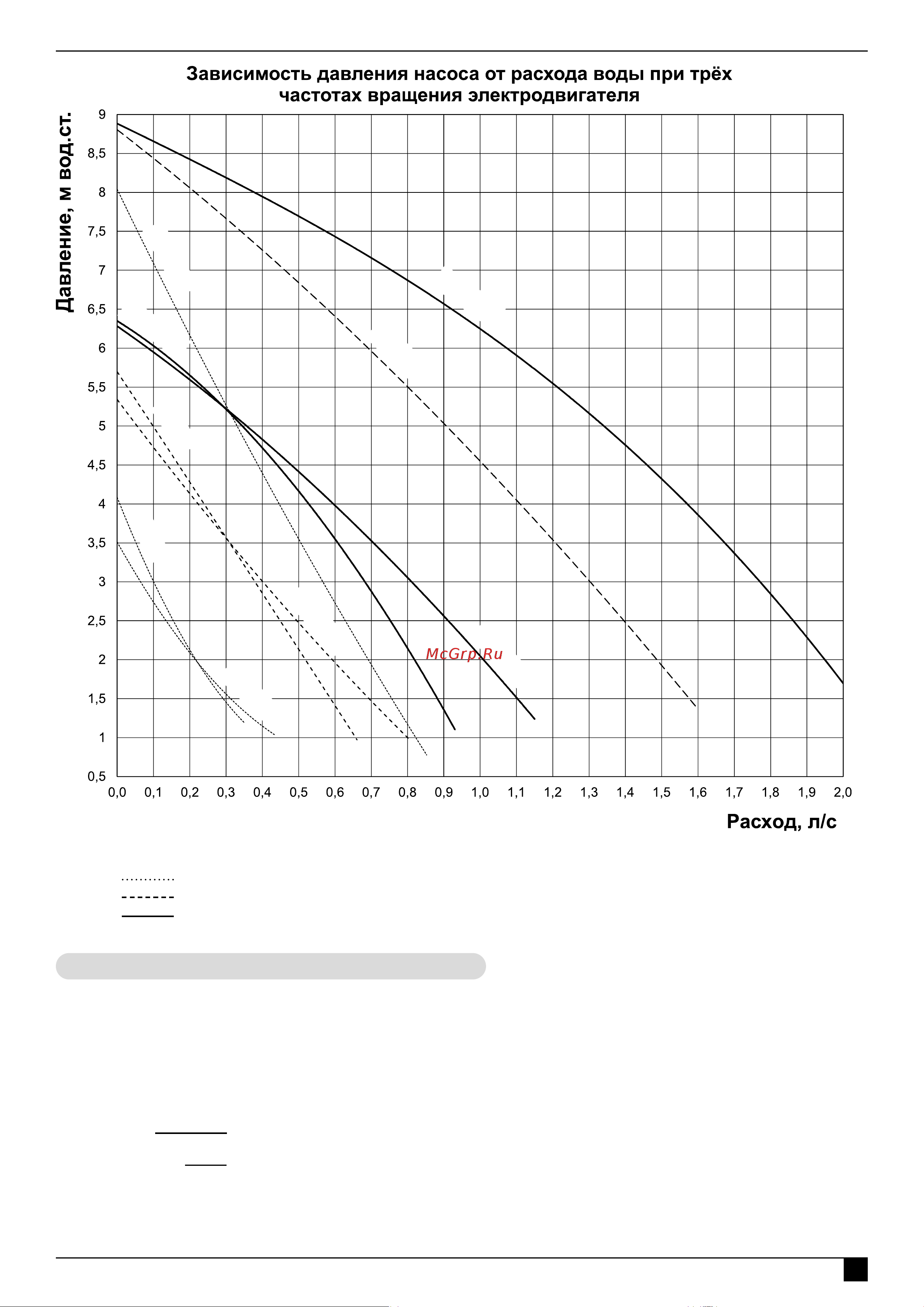

Зависимость объемного расхода жидкости через регулирующий клапан от разности давлений на клапане и

параметра (Kv) описывается следующим соотношением:

Q = Kv∙

√

∆p∙

1000

где: Q - расход теплоносителя, [м

/час]

∆p - разность давлений на полностью открытом клапане, [бар]

ρ - плотность теплоносителя (для воды 1000 кг/м

)

ТМ850001

ТМ850016

21Н (III)

21Н (II)

21H (I)

6,3H (III)

4H (III)

6,3H (II)

4H (II)

6,3H (I)

4H (I)

(I) - первая скорость насоса

(II) - вторая скорость насоса

(III) - третья скорость насоса

Условные обозначения:
