Инструкция по монтажу. Технический паспорт

МОНТАЖ

КЭВ-УТМ-21Н

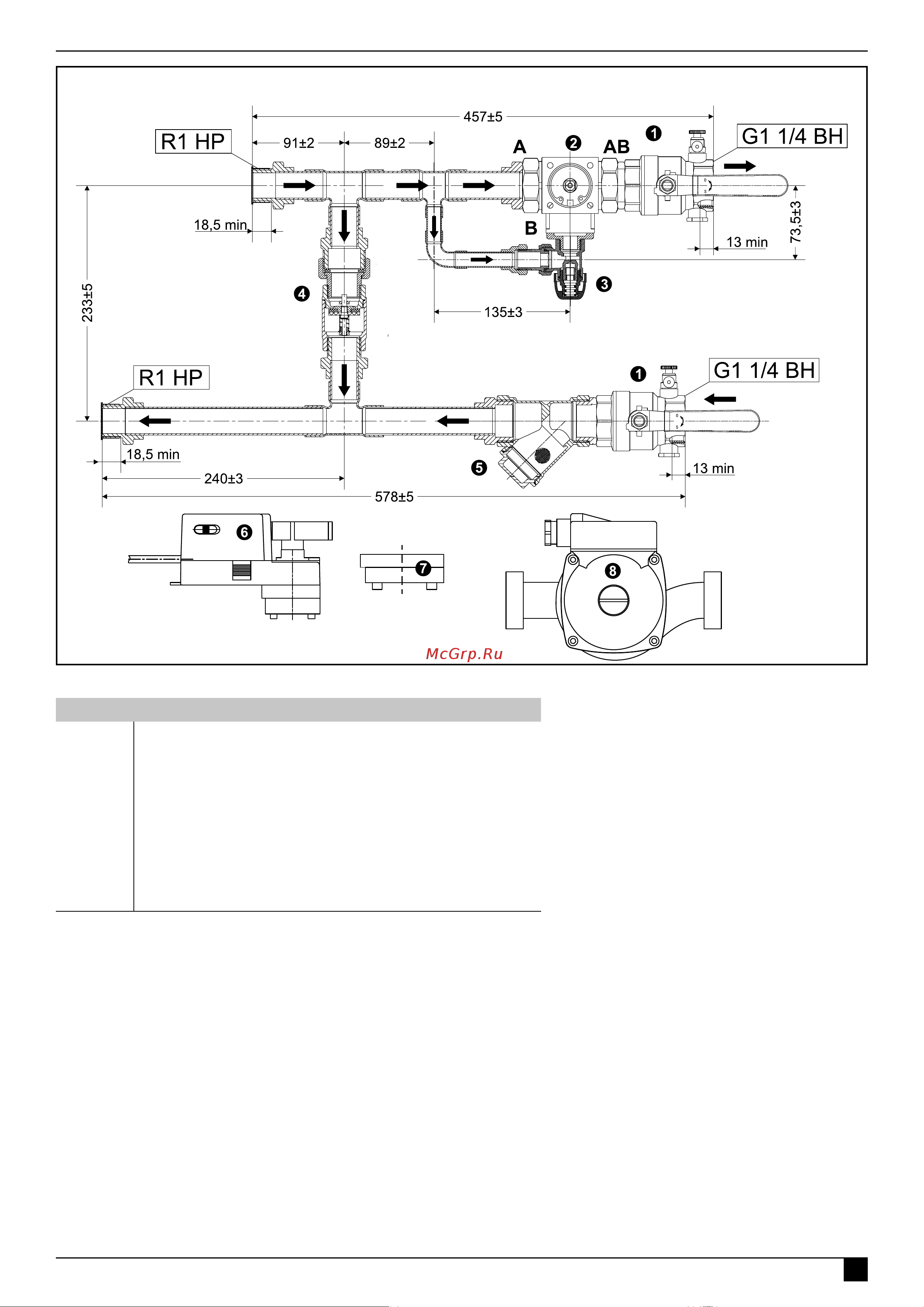

Направление движения теплоносителя обозначено стрелками на чертеже

ТМ850019

Монтаж:

1. Соберите узел терморегулирования из транспортировочного положения, соединив две части узла в зоне

обратного клапана, при необходимости используйте резьбовой герметик.

2. Установите циркуляционный насос к узлу терморегулирования в соответствии со схемой (см. раздел «Устройство

и принцип действия») и прилагаемой инструкцией к насосу. Электрическое подключение к воздухонагревателю

производить в соответствии с требованиями производителя, указанными в руководстве к изделию.

3. Подключите узел терморегулирования к теплосети и воздухонагревателю, соблюдая ориентацию в

вертикальной плоскости, как показано на схеме (см. раздел «Устройство и принцип действия»).

4. Установите электропривод к регулируемому клапану с помощью адаптера и в соответствии с прилагаемой

инструкцией к электроприводу. Электрическое подключение к воздухонагревателю производить в

соответствии с требованиями производителя, указанными в руководстве к изделию.

5. Заполните систему теплоносителем и удалите воздух.

6. Отрегулируйте байпас узла терморегулирования (используйте шестигранный ключ на 5 мм). Закрутите вентиль

по часовой стрелке до упора, после чего откройте вентиль в обратную сторону до упора (~1 оборот). Следует

иметь в виду, что более точная регулировка байпаса должна зависеть от наружной температуры воздуха,

температуры теплоносителя и перепада давлений. При правильном выборе всех элементов, скорость воды

в трубках теплообменника должна быть на уровне не менее 0,2 м/с, чем исключается замерзание воды.

Номер Наименование

1 Запорные краны с воздухоотводчиком

2 Регулирующий трехходовой клапан (Kvs 6,3)

3 Вентиль байпаса

4 Обратный клапан

5 Сетчатый фильтр

6 Электропривод регулирующего клапана

7 Дополнительный адаптер к электроприводу

8 Циркуляционный насос тип РП 25/80/180
