158
Автоматика
УЗЛЫ ТЕРМОРЕГУЛИРОВАНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЗЛОВ ТЕРМОРЕГУЛИРОВАНИЯ
Артикул
Типоразмер
узла
Kvs
Максимальный
расход Привод
клапана
Потребляемая
клапаном
мощность Марка насоса
Расход насоса на
максимальной
частоте вращения
Потребляемая насосом мощность в
зависимости от частоты вращения
[Вт]
[м
3
/ч] [м
3
/ч (л/с)] [Вт] [л/с] 1 2 3
500168 КЭВ-УТМ-4 4 2,7 (0,75)
КЭВ-ПР2-05
6 - - - - -
500169 КЭВ-УТМ-4Н 4 2,7 (0,75) 6 РП 25-60/130 0,91 46 67 93
500170 КЭВ-УТМ-6,3 6,3 4,2 (1,17) 1 - - - - -
500171 КЭВ-УТМ-6,3Н 6,3 4,2 (1,15) 1 РП 25-60/180 1,15 46 67 93
500166 КЭВ-УТМ-21 16 10,7 (3,0) 1 - - - - -
500167 КЭВ-УТМ-21Н 16 6,9 (1,92) 1 РП 25-80/180 1,92 145 170 182
Фактический KVS клапана в направлении А-АВ:
• для узлов терморегулирования КЭВ-УТМ-4, КЭВ-УТМ-4Н
– KVS 4;
• для узлов терморегулирования КЭВ-УТМ-6,3;
КЭВ-УТМ-6,3Н-KVS 6,3; КЭВ-УТМ-21; КЭВ-УТМ-21Н –
KVS 16.
Обозначения:
∆P
v100
– потеря давления при полностью открытом клапане
V
100
– номинальный расход теплоносителя при ∆P
v100
K
VS
– коэффициент пропускной способности (м
3
/ч),
определяется по формуле:
где размерность V
100
— м
3
/ч; ∆P
v100
и 100 — кПа

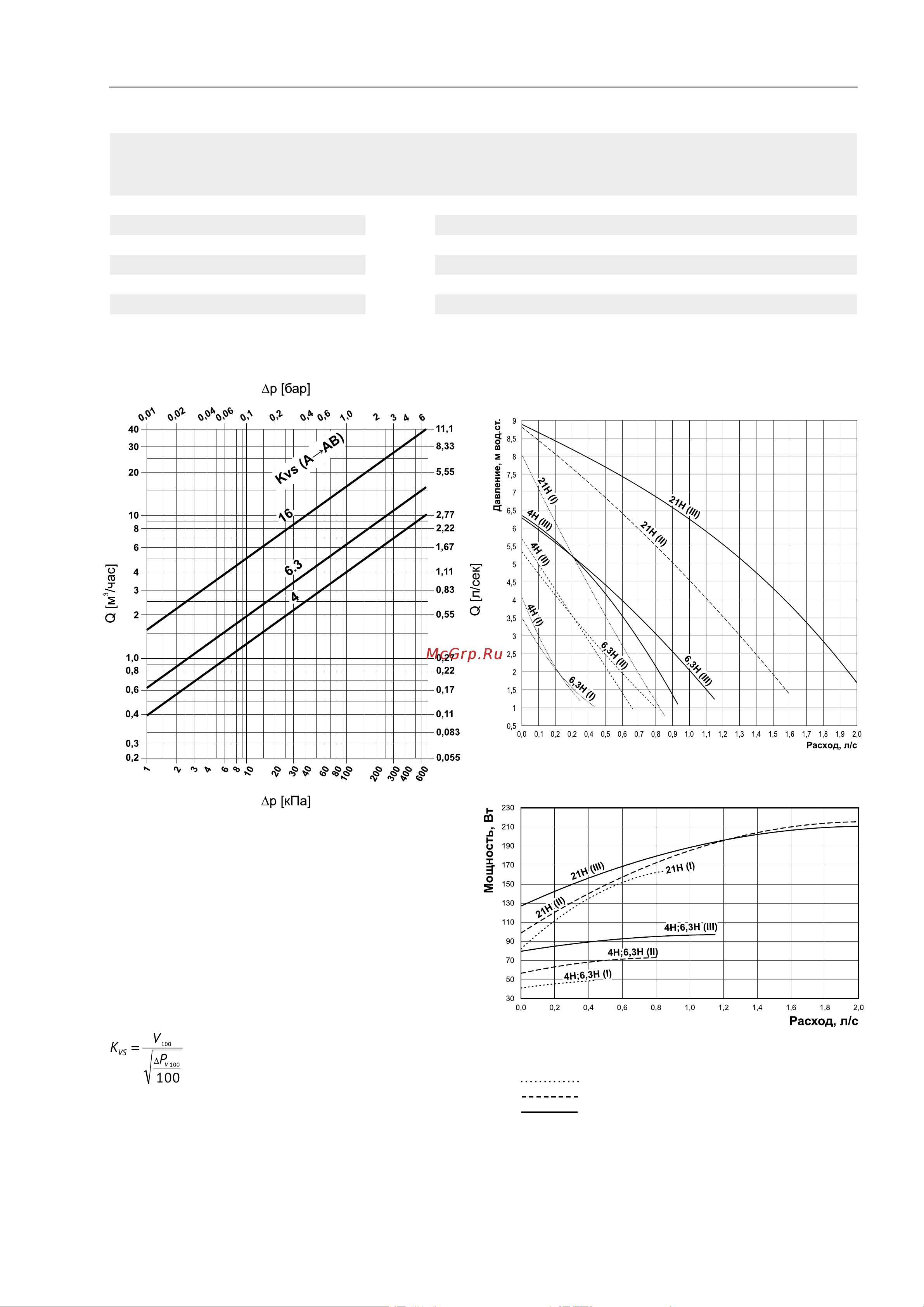

ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛИРУЮЩИХ КЛАПАНОВ ЗАВИСИМОСТЬ ГИДРОСТАТИЧЕСКОГО НАПОРА, МОЩНОСТИ НАСОСА ОТ
РАСХОДА ВОДЫ ПРИ ТРЕХ ЧАСТОТАХ ВРАЩЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ
Расчетные потери давления в узлах терморегулирования при открытом клапане А → АВ.
КЭВ-УТМ-4Н: ∆Р = 1,4 ∆P (клапана Kvs 4)
КЭВ-УТМ-6,3Н: ∆Р = 1,5 ∆P (клапана Kvs 6,3)
КЭВ-УТМ-21Н: ∆Р = 1,4 ∆P (клапана Kvs 16)
Условные обозначения:
(I)– первая скорость насоса
(II)– вторая скорость насоса
(III)– третья скорость насоса
