Керек-жарақтарға қойылатын талаптар

Оталдыру білтесінің моделі F7RTC / F7TC, M14X1.25-6e

Орнату əдістері

Орнату

Ескерту: қаптаманы ашқан кезде, орнату сызбасына

сəйкес аксессуарлардың толықтығын тексеріңіз. Егер

олар жоқ болса, сатушыға хабарласып, олардың

алыңыз.

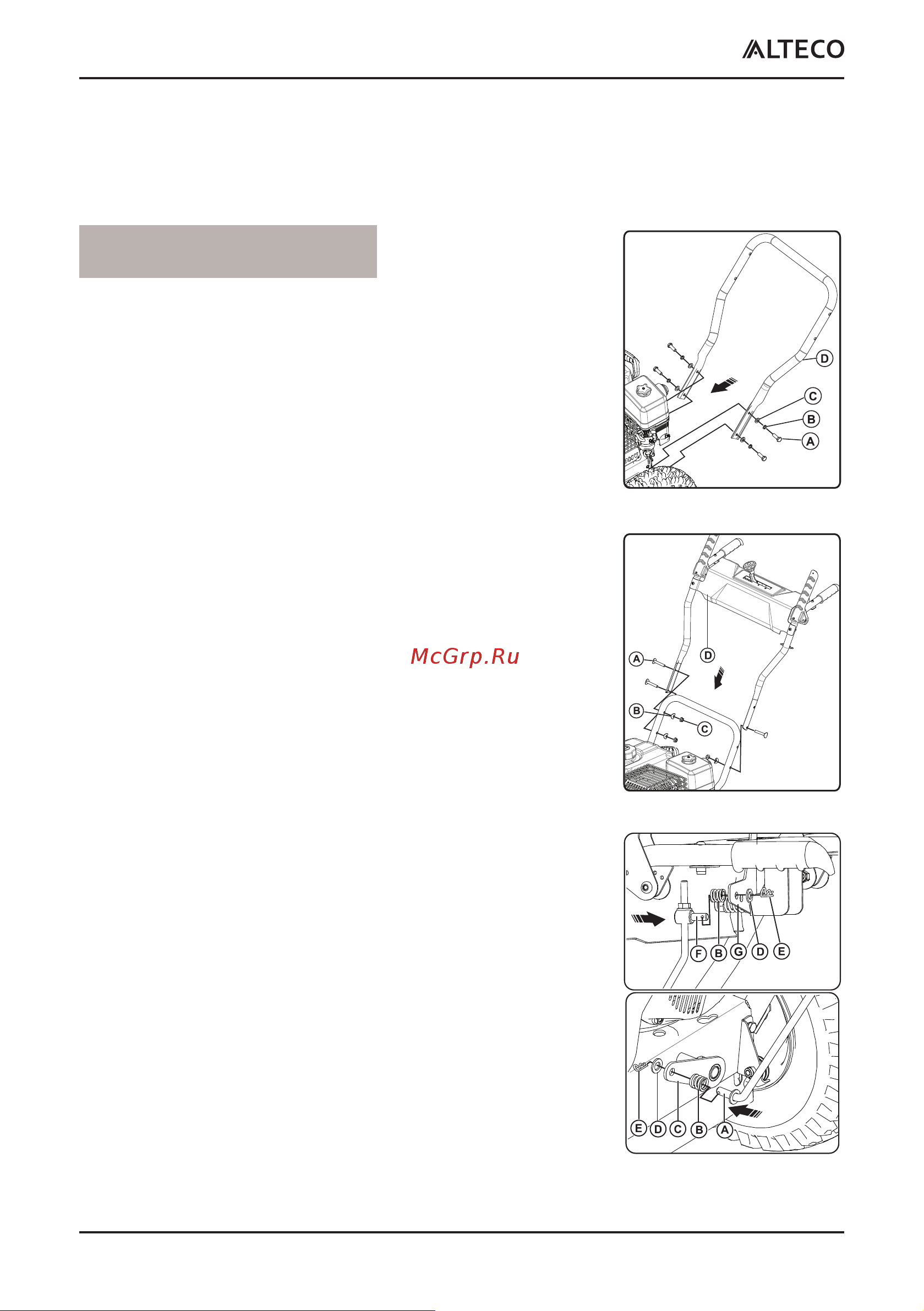

• Төменгі тұтқаны орнату

M8 × 20 (А) алтыбұрышты ернемек бұрандамасын

қорап бүйіріндегі тесіктен алып, төменгі тұтқаны

орнатыңыз (D); содан кейін 8 (B) жалпақ шайбаны, 8 (C)

серіппелі шайбаны, M8 × 20 (A) алтыбұрышты басын

пайдаланып төменгі тұтқа тақтасын (С) қораптың екі

жағындағы тесікке бекітіңіз (1 суретте көрсетілгендей)

• Басқару панелін орнату

Басқару панелін оң жақта көрсетілгендей тұтқаның

төменгі жолағына орнатыңыз; М8x45 (A) доғалы

бекіткіш бұрандаманы, 8 (B) доғалы шайбаны жəне

M8 (C) алтыбұрышты ернемек сомынды(D) басқару

тақтасын төменгі тұтқаның бекіту тесігіне орнату үшін

пайдаланыңыз (2 суретті қараңыз).

• Беріліс ауыстырғышын орнату

Беріліс қорабының төменгі ұшын (а) беріліс

қорабының қысу серіппесі (В) беріліс қорабының

қосқыш тұтқасы (С) арқылы өткізіңіз; 8 (D) жалпақ

шайбаны кезекпен жəне Е серіппемен бекітіңіз (E)

Беріліс ауыстыруының бағыттаушы жеңін өткізіп

жіберіңіз(F) сілтемені қысу серіппесі, редукторды

ауыстыру бөлімі(G) арқылы, жəне тегіс шайба 8 (D)

ретімен; жəне оны серіппемен бекітіңіз (E). (3-суретті

караңыз)

1 сур.

2 сур.

3 сур.
