KZ

alteco.hk 13

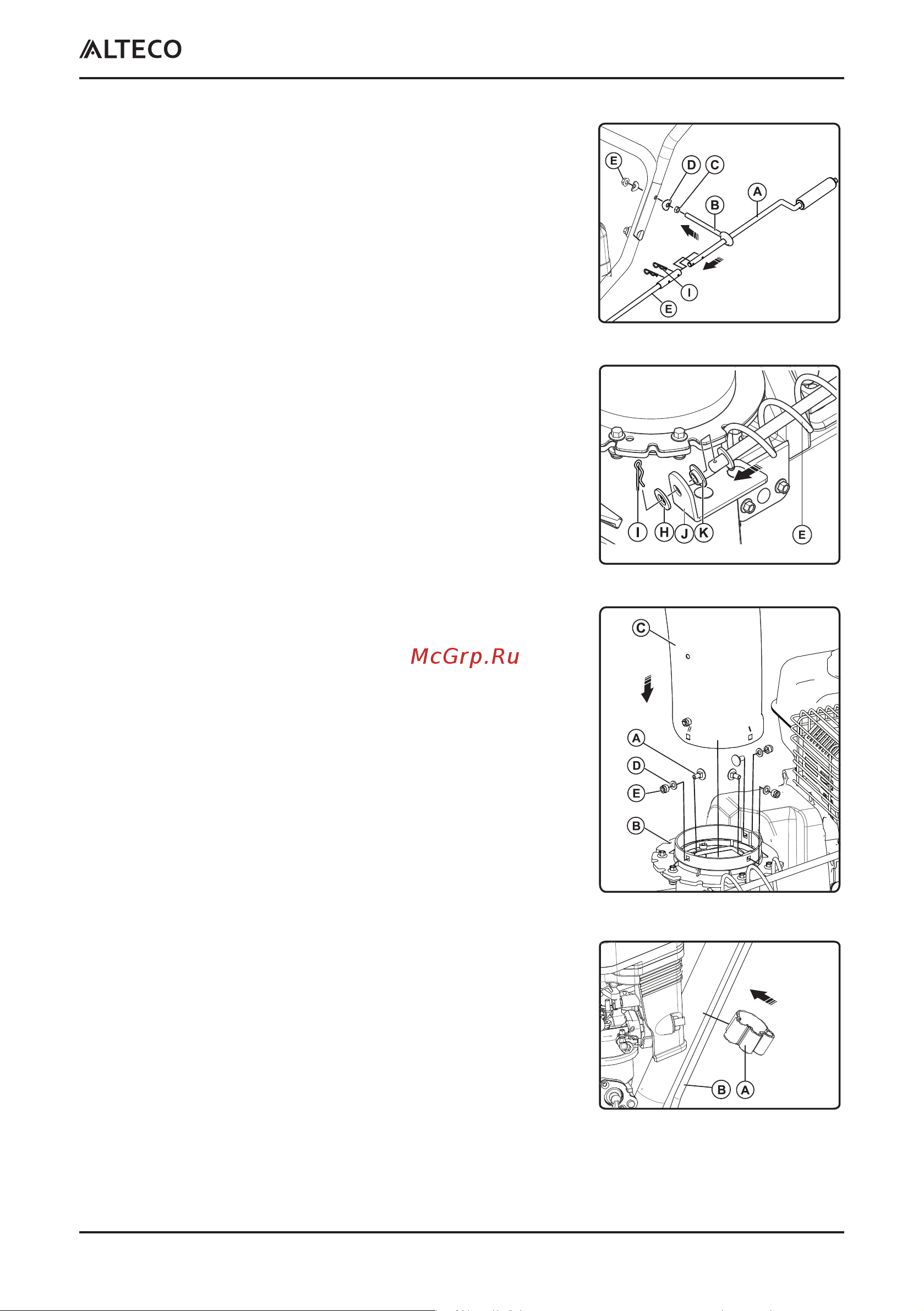

• Қар шығару тетігі жинағының артқы

қондырғысы

Тербеліс тетігі жинағын табыңыз (A); бұранданы

(B) M8 (C) алтыбұрышты енемекті сомын, 8 (D)

доғалы шайба жəне тұтқа тесігі арқылы бекіту үшін

тербелетін тетікті пайдаланыңыз;), M8 (C) ернемекті

бетінің сомынды, монтаждау қондырғысында (A)

қарды түсіру үшін кронштейнді бекітіңіз қолтықтың

тесіктері; Қарды шығару тетігінің артқы ұшын

(A) қарды шығару тетігі алдыңғы (E) қақпағына

салыңыз; оны серіппемен (I) бекітіңіз (4 суретті

қараңыз).

• Қар шығару тетігі жинағының алдыңғы

қондырғысы

Тербеліс тетігі алдыңғы ұшының спиралын

(E) қардан қорғайтын спиральды беріліспен

туралаңыз, рокердің бекіту жеңін (K) сырғытыңыз

жəне оны тербеліс тетігі орындары (J). отырғызу

саңылауына салыңыз 10 (H) жалпақ шайбаны

пайдаланыңыз, серіппе (I) тербеліс тетігі жинағын

ұстайды. (5-суретті қараңыз).

• Қарды шығару компоненттерін орнату

M6 × 16 (A) төменгі мойын бұрандамасын алыңыз;

қар шығару жинағындағы (C) 3 монтаждық шаршы

тесікті спиральды тісті дискідегі (B) 3 шаршы

тесікпен туралаңыз. M6 × 16 (C) төртбұрышты мойын

бұрандамалар спиральды тісті диск (B) арқылы

кезекпен өту үшін пайдаланыңыз; қарды бұру

жинағын қатайту үшін 6 (D) жалпақ шайбаны жəне

M6 (E) алтыбұрышты сомынды пайдаланыңыз (6

суретті қараңыз).

Ілінісу кабелін бекіту

• Сызықтық тақтаны (a) пайдаланып,

араластырғыштың ілінісу кабелін (B) тұтқаның

төменгі жолағына бекітіңіз (7 суретті қараңыз.)

4 сур.

5 сур.

7 сур.

6 сур.
