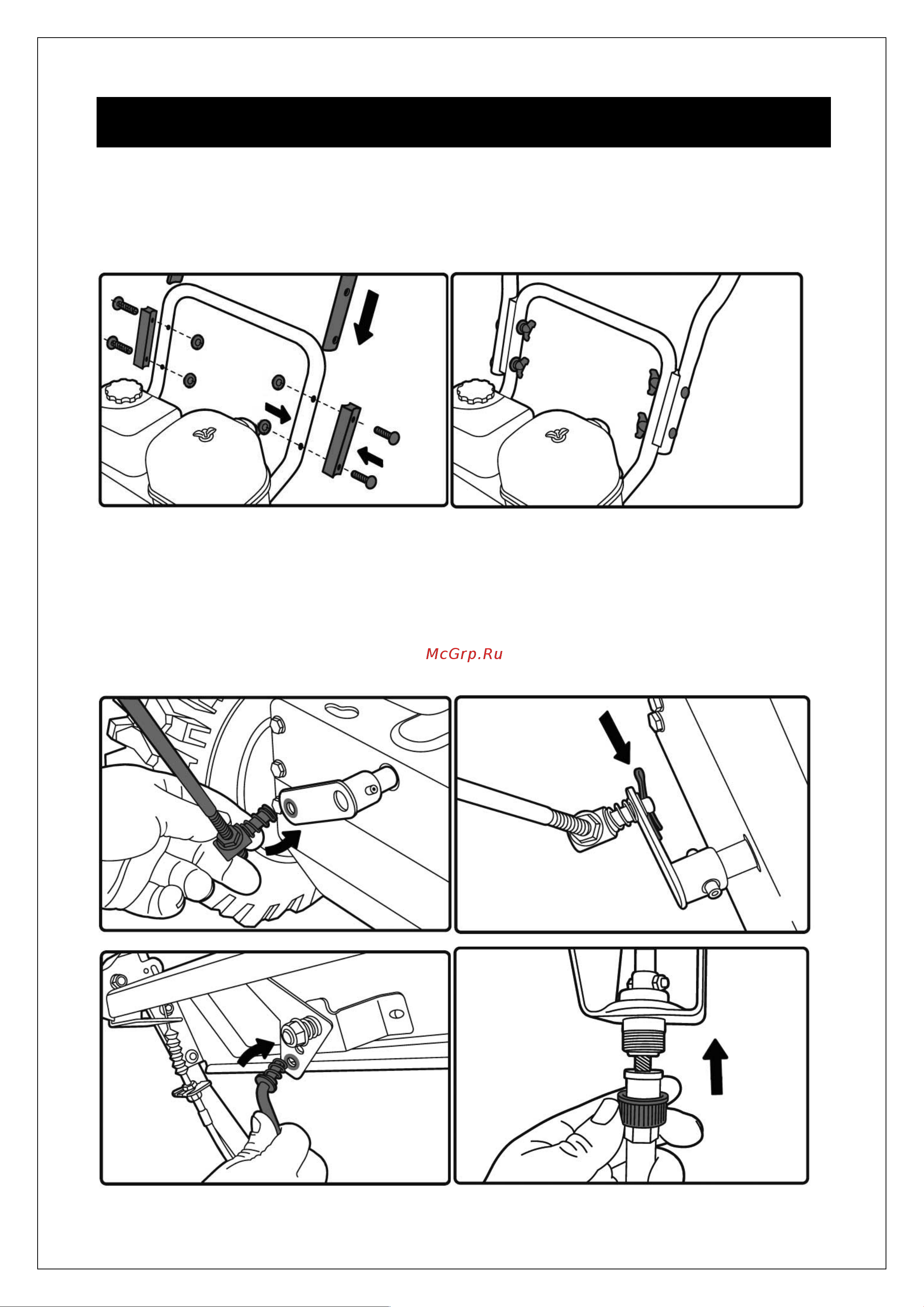

4. СБОРКА

1. Установите верхнюю рукоятку: сначала установите проставки с обеих сторон

нижней рукоятки, совместите все четыре отверстия на верхнем подлокотнике с

проставкой и нижней рукояткой, вставьте крепёжные болты и завинтите их

гайками (см. Рис.2 и 3).

2. Установите тягу переключения скорости движения: нижний конец штанги с

подпружиненным штифтом вставьте в отверстие кронштейна переключения

скорости трансмиссии и зафиксируйте его с помощью шплинта (см.Рис.4 и 5)

верхний конец тяги установите в кронштейн рычага переключения

расположенного на панели управления и также зафиксируйте шплинтом

(см.Рис.6).

Рис.2

Рис.3

Рис.4

Рис.5

Рис.6

Рис.7




