3. ЭКСПЛУАТАЦИЯ СНЕГОУБОРЩИКА.

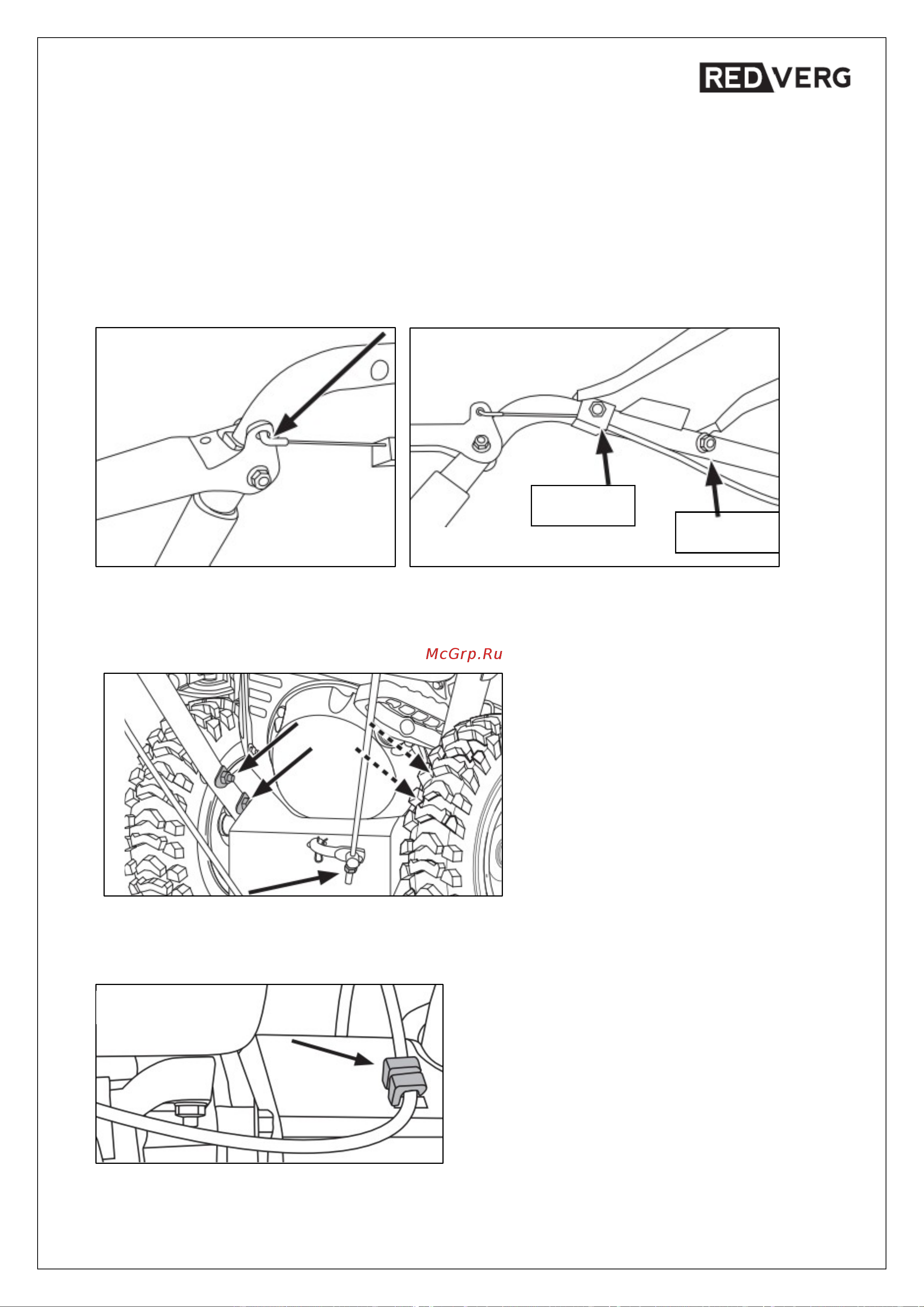

3.1. Сборка ручек и рычагов.

Панель установлена с одной ручкой. Все что вам нужно, это прикрепить другую ручку к панели

вместе с кабелем.

• Присоединить трос сцепления к рычагу управления Рис.3;

• Прикрепить ручку к панели управления и закрепить ее болтами вместе с держателем

(позиция A) и шайбами (позиция B) Рис.4;

• Снять панель и ручки, вставьте их в кронштейны и закрепите болтами, гайками и

шайбами Рис.5;

• открутите гайку с хвостовика стержня переключения передач, прикрепите хвостовик к

пластине переключения и затяните стопорную гайку Рис.5.

• прикрепите трос управления приводом шнека к зажиму на защитном кожухе ремня Рис.6.

Позиция B

Позиция A

Рис.3

Рис.4

Рис.5

Рис.6
