• Прикрепите спиральную часть вращающейся штанги желоба (A) к седлу

желоба с помощью крепежного болта и гайки (В), затем затяните гаечным

ключом. Отрегулируйте её совместив с зубьями жёлоба (С) (Рис. 5)

• Присоедините верхнюю рукоятку (C) к нижней рукоятке (D) с помощью

фиксирующего болта, гайки и шайбы и поместите планку с проушиной

крепления вращающейся штанги желоба (E) на левую сторону рукояток (с

точки зрения оператора), затем затяните гаечным ключом (Рис. 5а).

• Вставьте угловую сторону (D) тяги управления приводом в отверстие на

рычаге (E), чтобы соединить его с трансмиссией, и закрепите на месте с

помощью шайбы (F) и штифта (G) (Рис.6).

•

Присоедините другую сторону тяги управления приводом (В) к штифту в

нижней части рычага переключения передач (C), и закрепите его на месте

штифтом (А) (Рис. 6).

• Прикрутите ручки управления (А) и (В) к стержням на панели управления

(Рис. 7).

• Подключите разъём провода фары (А) (только у модели RD-SB62/7E) от

панели к разъёму провода (В) от двигателя (Рис. 8).

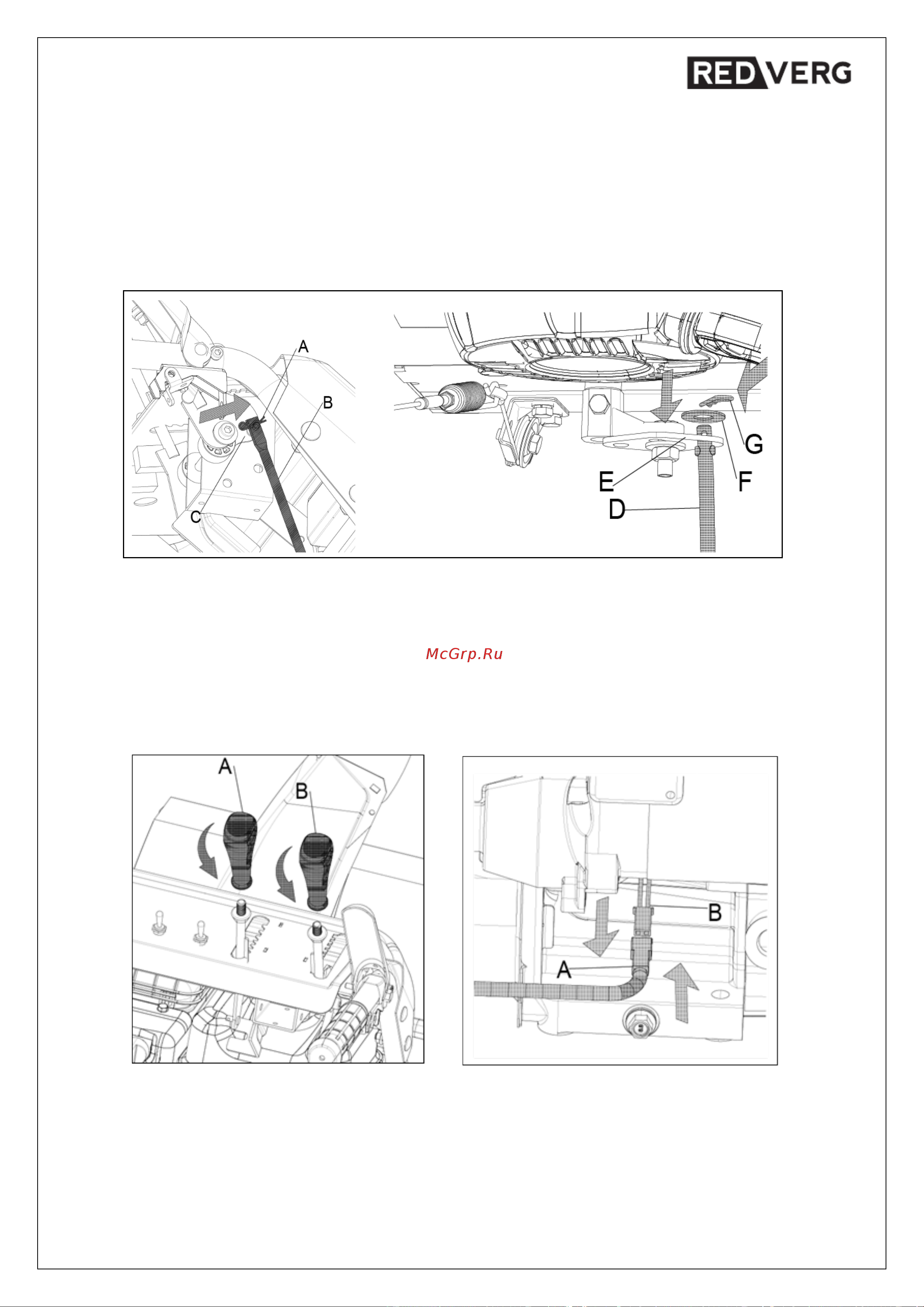

Рис.6

Рис.7

Рис.8
