4. СБОРКА.

Привод колёс.

Привод шнека.

4.2. Сборка ручек.

.3. Подключение рычага переключения передач (Рис.4).

Соберите рычаг переключения передач:

• Вставьте угловую сторону (D) рычага управления приводом в отверстие на нижнем кронштейне

(E), чтобы соединить его с коробкой передач, и закрепите его на месте с помощью шайбы (F) и

штифта (G).

• Прикрепите другую сторону рычага управления приводом (В) к кронштейну в нижней части

рычага переключения передач (С) и закрепите его на месте с помощью штифта (А) Рис.4.

Ручки поставляются с уже собранной

приборной панелью. Монтажные

винты, болты и гайки крепления

ручек и рычага переключения

передач, а также гайки и болты для

обеспечения управления

направлением выброса поставляются

в отдельной упаковке, которая

находится в упаковке машины.

Соберите следующим образом:

a) Поднесите две трубки на концах

ручки к опоре (Рис. 3 ).

б) Вставьте винты в отверстия и

Рис.3

закрепите их гайками.

Рис.2

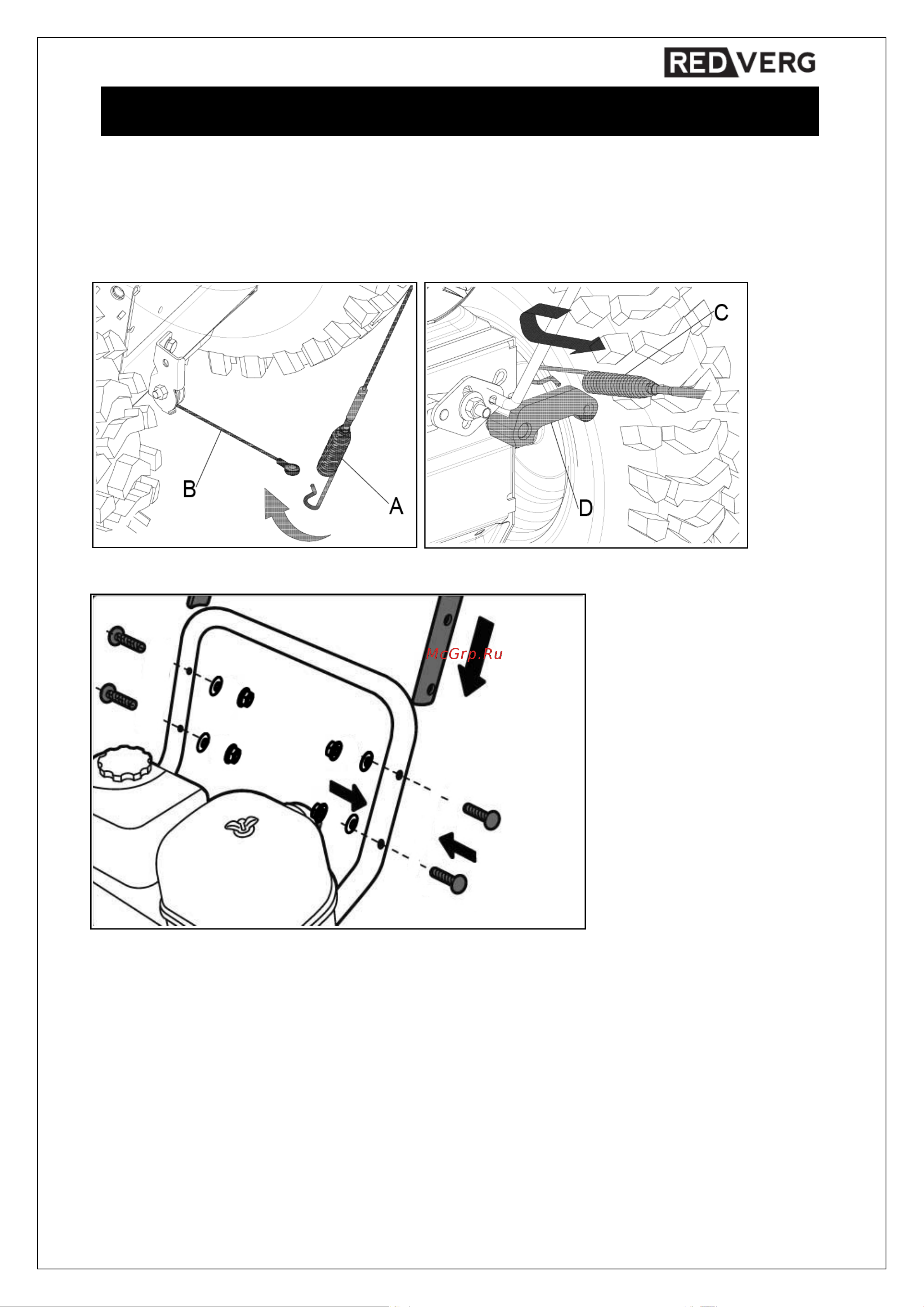

4.1. Сборка троса управления приводом колес и шнека (Рис.2).

Прикрепите нижнюю часть левого троса (А) к выходящему из трансмиссии тросу (В), а правый трос (С) к

нижней опоре (D) Рис.2.

ПРИМЕЧАНИЕ: На приборной панели троса уже собраны.
