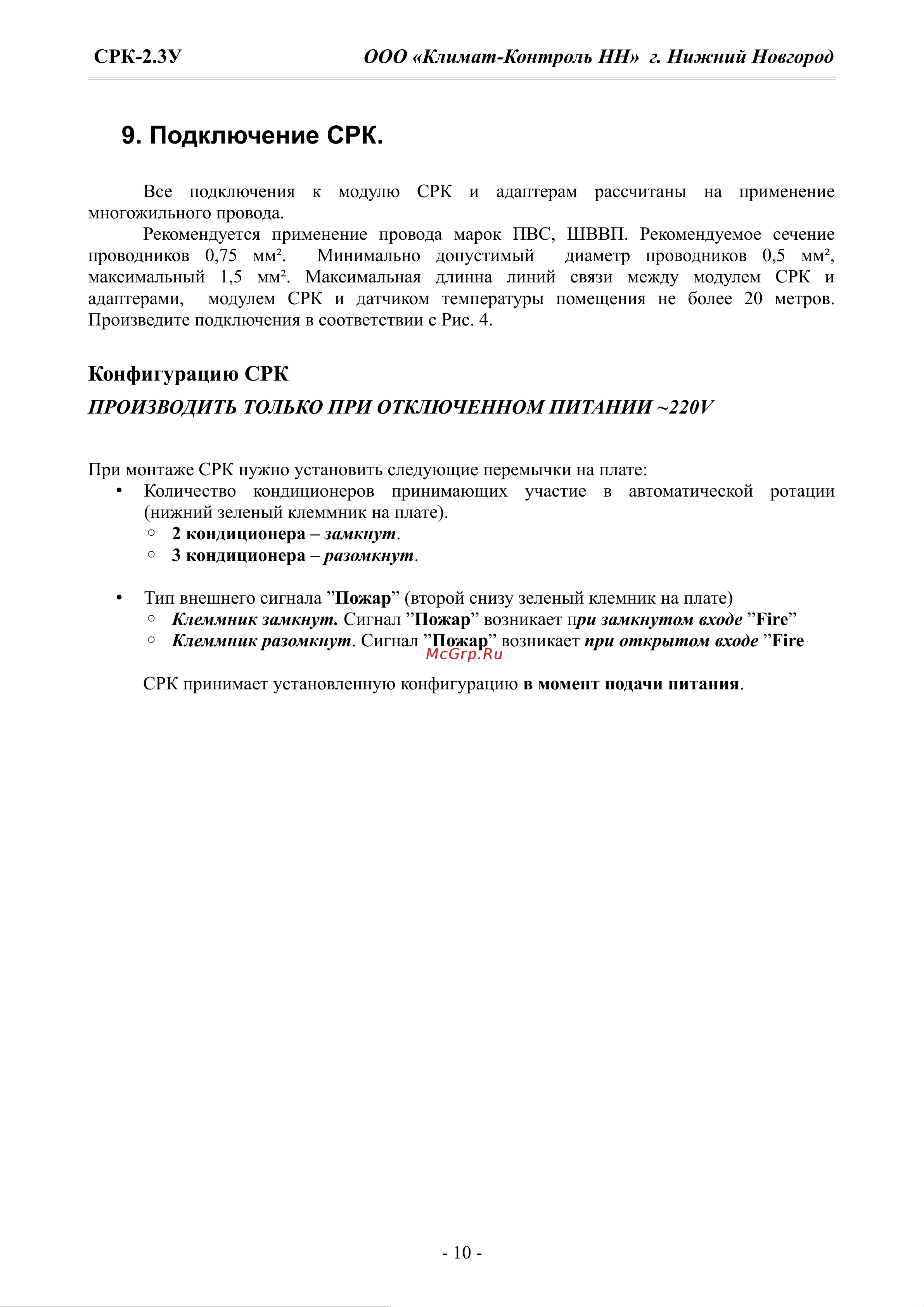

СРК-2.3У ООО «Климат-Контроль НН» г. Нижний Новгород

9. Подключение СРК.

Все подключения к модулю СРК и адаптерам рассчитаны на применение

многожильного провода.

Рекомендуется применение провода марок ПВС, ШВВП. Рекомендуемое сечение

проводников 0,75 мм². Минимально допустимый диаметр проводников 0,5 мм²,

максимальный 1,5 мм². Максимальная длинна линий связи между модулем СРК и

адаптерами, модулем СРК и датчиком температуры помещения не более 20 метров.

Произведите подключения в соответствии с Рис. 4.

Конфигурацию СРК

ПРОИЗВОДИТЬ ТОЛЬКО ПРИ ОТКЛЮЧЕННОМ ПИТАНИИ ~220V

При монтаже СРК нужно установить следующие перемычки на плате:

• Количество кондиционеров принимающих участие в автоматической ротации

(нижний зеленый клеммник на плате).

◦ 2 кондиционера – замкнут.

◦ 3 кондиционера – разомкнут.

• Тип внешнего сигнала ”Пожар” (второй снизу зеленый клемник на плате)

◦ Клеммник замкнут. Сигнал ”Пожар” возникает при замкнутом входе ”Fire”

◦ Клеммник разомкнут. Сигнал ”Пожар” возникает при открытом входе ”Fire

СРК принимает установленную конфигурацию в момент подачи питания.

- 10 -
