200 см

10 см

30 см

0,5 см

Шпатлевка

Стеновая

втулка

<25 см

<20 см

7.2. ПОДКЛЮЧЕНИЕ ВНУТРЕННЕГО БЛОКА

– Открутите болты, которые фиксируют заднюю крышку, снимите за-

днюю крышку и отрежьте заглушки нужного размера для трубопро-

вода и сетевого кабеля.

– Соедините медные трубки (см. пункт «Соединение медных трубок»),

электропровод и дренажную трубу, а затем свяжите их вместе в

один трубопровод (см. пункт «Теплоизоляция и герметизация»).

– Проложите шнур питания отдельно от трубопровода и через соот-

ветствующее отверстие. Установите заднюю крышку и плотно за-

крепите ее болтами.

– Переместите внутренний блок к стене или в угол.

7.3. РАСПОЛОЖЕНИЕ НАРУЖНОГО БЛОКА

Расположение наружного блока будет иметь непосредственное

влияние на его работу. Чтобы наружный блок работал с наибольшей

эффективностью, необходимо соблюдать следующие требования при

выборе места установки:

– Вдали от источников тепла, легковоспламеняющегося газа и дыма.

– В хорошо проветриваемом месте, защищенном от дождя, снега и

прямых солнечных лучей.

– Работа прибора не помешает вашим соседям шумом или водой из

дренажной трубы.

– Место установки должно быть в легком доступе для обслуживания

прибора.

– Наружный блок должен крепиться на прочный и надежный фунда-

мент, который не приведет к увеличению шума или вибраций.

– Для достижения высокой эффективности охлаждения убедитесь,

что передняя, задняя, левая и правая стороны прибора находятся

на открытой площадке.

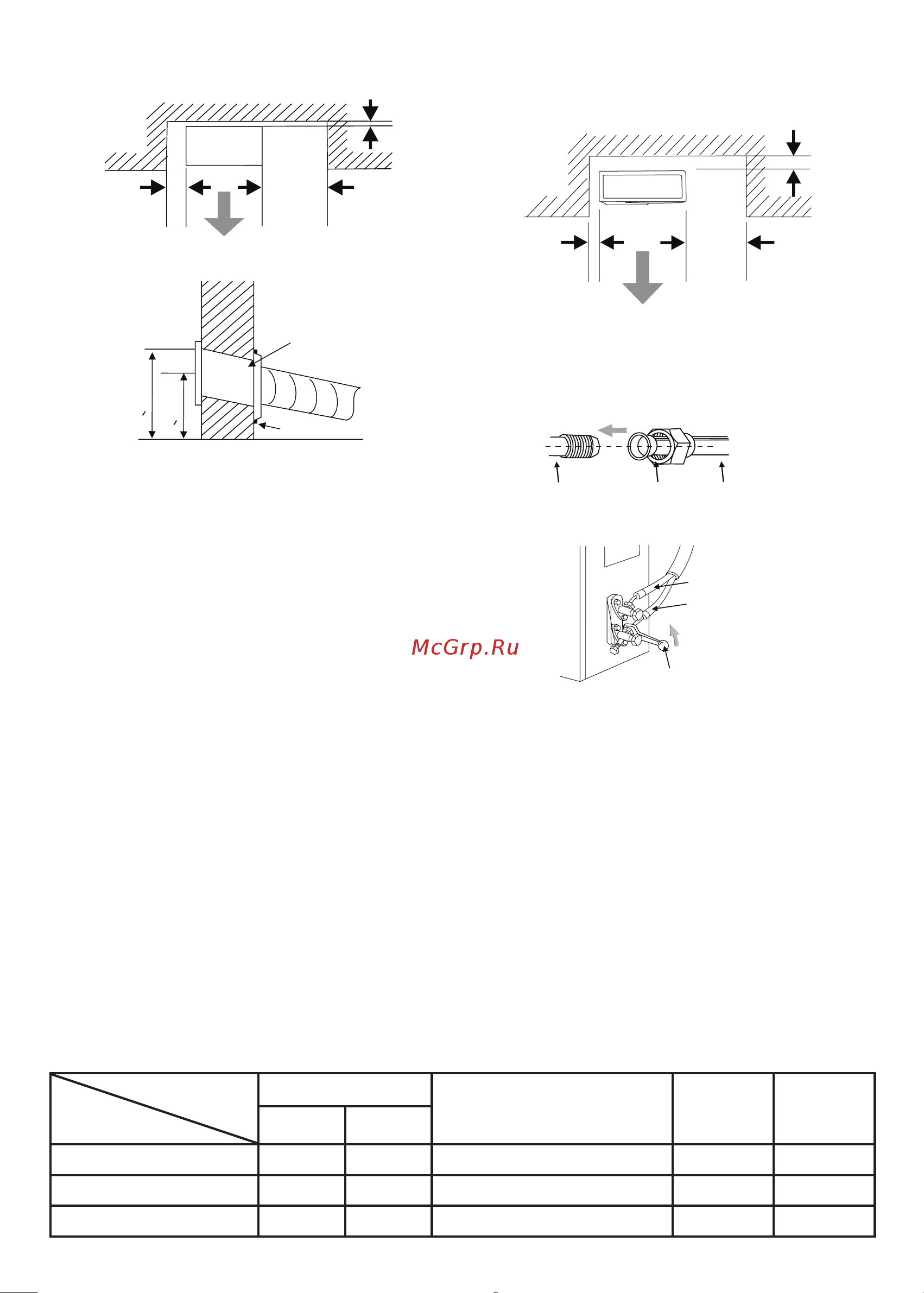

После выбора места установки наружный блок должен быть установ-

лен в соответствии с рисунком, чтобы обеспечить достаточное про-

странство для вентиляции и правильного обслуживания.

10 см

20 см

60 см

200 см

Два блока соединяет электропровод и две медные трубки. Также че-

рез стену выводится дренажная трубка. Все эти коммуникации долж-

ны быть правильно подобраны, подключены, уложены и закреплены.

СОЕДИНЕНИЕ МЕДНЫХ ТРУБОК

Гаечный ключ

Трубка для газа

Трубка для жидкости

Запорный

клапан

Соед.

гайка

Соединительная

труба

1. Используйте специальные трубы, предназначенные для холодиль-

ной техники. Не допускается использование загрязненных труб (с

влагой и пылью).

2. Соединение труб производится с помощью пайки.

3. Стандартная длина трубопровода составляет 5 м. Если расстояние

между блоками превышает 5 м, необходимо использовать трубы

большего диаметра. Данные о диаметре и длине труб указаны в

таблице 1. Не превышайте эти пределы, в противном случае может

произойти сбой компрессора. Старайтесь прокладывать трубопро-

вод с наименьшим количеством изгибов и всегда следуйте крат-

чайшему пути для прокладки труб, поскольку увеличение длины

трубопровода и количества изгибов уменьшает производительность

прибора и увеличивает потребление энергии.

4. Отрезайте куски труб при помощи трубореза и обрабатывайте края

от заусенцев специальным инструментом, расправляя и выравни-

вая срез. Не используйте обычную пилу и напильник для удаления

заусенцев — внутри трубы обязательно окажутся опилки, которые

попадут в систему и быстро разрушат компрессор.

Таблица 1

Параметры

Модель

Диаметр труб (мм)

Макс. длина труб (м)

Высота

(м)

Макс.

кол-во

изгибов

Жидкость Газ

CТ-67X60 9.52 19.05 50 30 10

CТ-67X48 9.52 19.05 50 30 10

CТ-67X36 9.52 15.88 30 20 10
