5. Не допускается сгибать один и тот же участок трубы более 3 раз

(это может привести к появлению микротрещин). Для сгибания тру-

бы используйте трубогиб.

6. На подготовленные трубы наденьте теплоизоляционные трубки.

Причем теплоизоляция должна быть сплошной и проходить вну-

три стены в том числе. Стыки кусков теплоизоляции обязательно

проклейте металлизированным скотчем, добиваясь очень плотно-

го прилегания краев. Качество теплоизоляции важно, так как на

неутепленных участках трубок будет образовываться конденсат,

а он может стекать внутрь стены, вызывая мерзлые потеки, раз-

рушая стену.

7. Медные трубы с установленной термоизоляцией необходимо про-

вести через отверстие в стене. Перед этим обязательно тщательно

заделайте край, который будет вводиться в стену, чтобы внутрь

трубы не попала пыль (советуем заглушить трубы с двух сторон

сразу же после нарезки и оставить заглушки до начала подклю-

чения). Это очень важный момент, так как пыль быстро выведет из

строя компрессор.

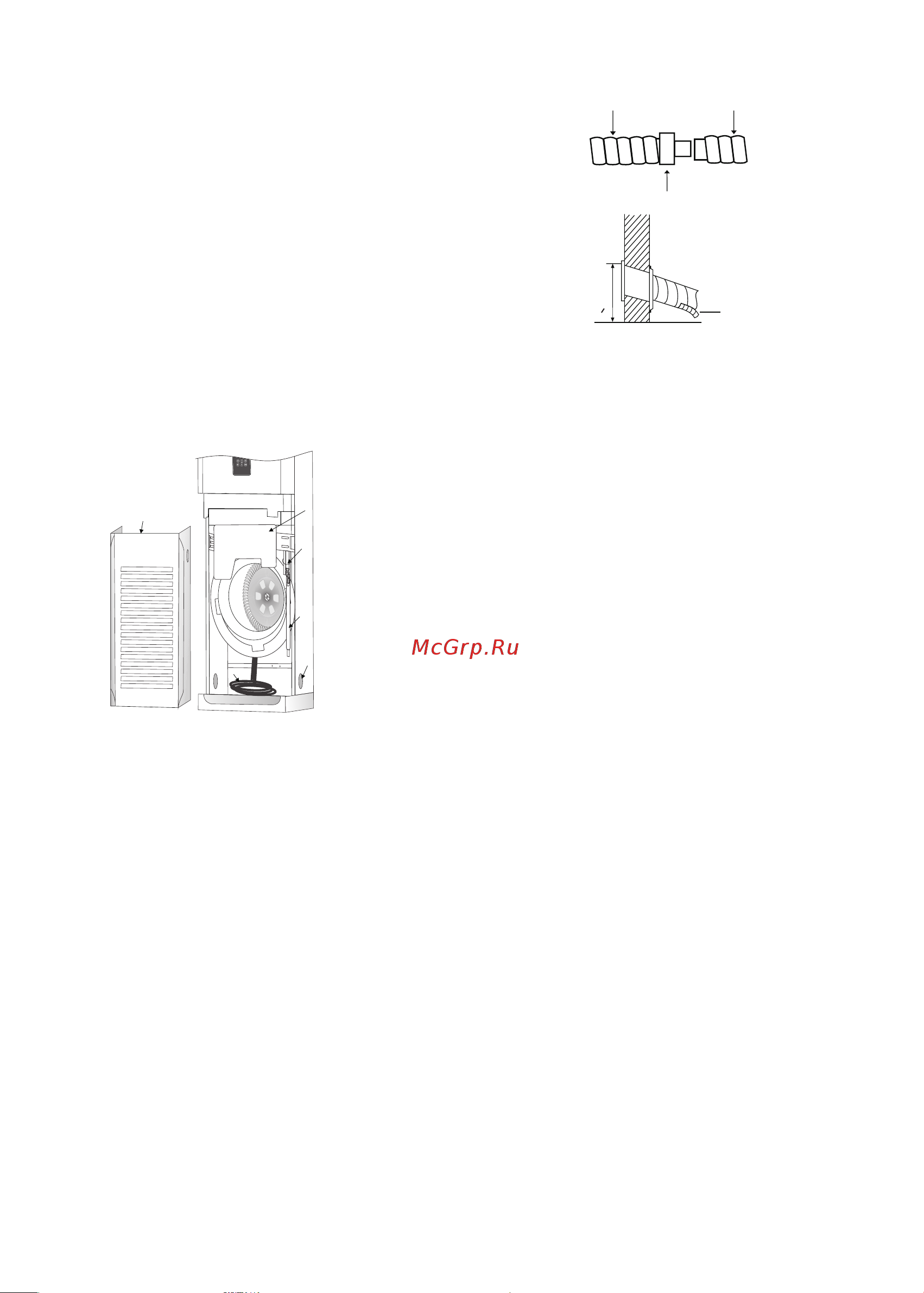

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПРОВОДОВ

Блок управления

Соединительная

труба

Дренажная труба

Выпускное отверстие

для трубопровода

Передняя панель

внутреннего блока

Кабели

– Ослабьте и снимите нижнюю панель.

– Соедините соединительные трубы и оберните их вместе с водо-

проводными трубами и соединительными проводами (примечание:

в некоторых моделях соединительные провода внутри электриче-

ского блока управления были подсоединены на заводе, в то время

как в остальных моделях соединительные провода не подсоеди-

нены. Клиентам, возможно, потребуется подключить его самостоя-

тельно. Пожалуйста, подсоедините провод в соответствии со схемой

подключения на крышке блока управления внутреннего блока),

затем закрепите обернутые трубы прижимной пластиной.

– В зависимости от положения отверстия в стене по отношению к кор-

пусу выберите левый или правый выпускной патрубок на задней

стенке, отрежьте разделочный материал перегородки от грызунов и

оставьте оставшийся для защиты устройства от грызунов.

– Шнур питания может быть проложен отдельно от трубопровода и

через заднюю часть с левой или правой стороны по мере необ-

ходимости.

– После установки панели переместите внутренний блок в угол ком-

наты или рядом со стеной, расположив его как можно ближе к стене

на минимально допустимом расстоянии.

СОЕДИНЕНИЕ ДРЕНАЖНОЙ ТРУБЫ

Дренажная

трубка

Наружный

блок

Внутренний

блок

<30 см

Теплоизоляционная труба

(внутр. блок)

Дренажная

трубка

Место соединения

– Дренажная труба должна быть наклонена изнутри наружу, чтобы

легко сливать конденсатную воду.

– Соединение должно быть затянуто, а его внутренняя часть должна

быть обернута теплоизоляционным материалом.

– Правильно проложите соединительную трубу, кабель питания, сиг-

нальный соединительный кабель и дренажную трубу при обмотке,

чтобы избежать вогнутости-выпуклости сливной трубы.

ПРИМЕЧАНИЕ: после выхода дренажной трубы из стены наружная

сторона не должна быть выше отверстия в стене, т. е. не выше 30 см,

чтобы избежать обратного потока конденсатной воды.

ТЕПЛОИЗОЛЯЦИЯ И ГЕРМЕТИЗАЦИЯ

Аккуратно обвяжите медные трубки, электропровода и дренажную

трубку металлизированным скотчем в единый жгут, стараясь не по-

вредить трубопровод и дренажную трубу.

Обвязка должна начинаться от нижней части наружного блока к вну-

треннему блоку.

Если внутренний блок располагается ниже наружного блока, то с

наружной стороны стены проложите дренажную трубу отдельно от

остальных трубок, чтобы предотвратить слив воды в дом.

Закрепите трубы на стене в нескольких местах. При желании можно

все трубки спрятать в стену — проштробить трассу в стене, уложить

туда и после проверки работоспособности замуровать. Трубы должны

быть проложены под наклоном к наружному блоку 20:1.

Чтобы не допустить попадания дождевой воды или других ино-

родных тел в помещение или сплит-систему, после установки труб

и электрокабелей, отверстие в стене должно быть герметизировано

мастикой, герметиком или шпатлевкой.

Если наружный блок выше, чем внутренний блок, труба должна быть

согнута, чтобы нижняя точка трубки была ниже, чем отверстие в

стене. Это предотвратит стекание дождевой воды в помещение или

сплит-систему по трубопроводу.

СОЕДИНЕНИЕ БЛОКОВ

Если перепад высот в установке блоков составляет менее 5 метров,

необходимо сделать петлю для улавливания масла (масляная ловуш-

ка) на дне газовой трубы.

Если перепад высот в установке блоков составляет более 5 метров,

то на каждые 5 метров необходимо сделать петлю для улавливания

масла (масляная ловушка) внизу газовой трубы и короткую петлю

(жидкостное кольцо) в верхней точке трубопровода.

Если наружный и внутренний блоки находятся на одном уровне и

длина трубопровода меньше 10 метров, то делать петлю для улав-

ливания масла (масляная ловушка) и короткую петлю (жидкостное

кольцо) не нужно.
