Centek 5600/5700W серый/карбон, скрытый LED дисплей, 28дБ , HIGHLY, R410A CT-65G18 [36/52] Айналу момент

4 бұ р ан дамен бекітіңіз. Байланыстыру ор-

нықты жəне сенімді болу керек.

Сыртқы блокты орнату кезінде оның құ-

лап кетуіне жол бермеу үшін, сым ар қан-

ның көмегімен ілу керек.

Орнату жəне жөндеу кезінде құралдар

мен компоненттер құлап кетуден қорғалу

керек.

Монтаждық қаңқаның орнықтылығын

үне мі тек серіп тұрыңыз.

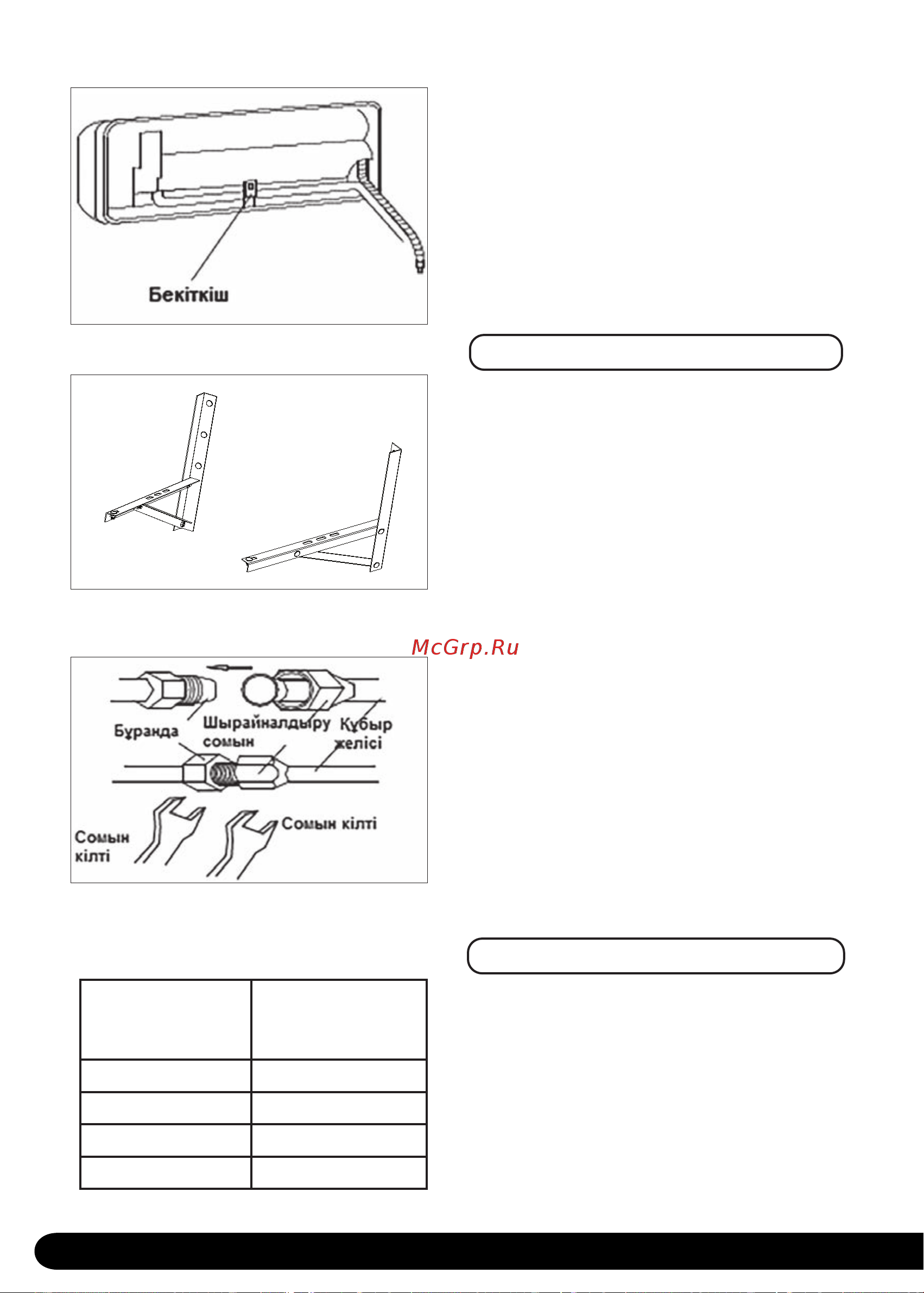

ҚҰБЫРЛАРДЫ ЖАЛҒАУ

1. Сыртқы блоктың қысымтығының қақ-

пағы алып тастаңыз.

2. Сомынды бұранданың ортасымен те-

ңес тіріңіз жəне сомынды қолмен тығыз

бұ раңыз.

3. Сомынды торсионды сомын кілтімен

шертілгенше тығыз бұраңыз (11-су-

рет).

4. Түтікшені жалғау үшін торсионды со-

мын кілтін пайдалану ұсынылады.

Қа ра пайым сомын кілтін пайдалану

бұ ран далық байланыстың бүлінуіне

əке луі мүмкін. Бұрандауға қажетті

күш ті таңдау үшін, 2-кестедегі мəлі-

мет терді қолданыңыз.

5. Құбырдың иілу радиусы тым кіші бол-

май керек, əйтпесе құбыр сынып

кетуі мүмкін, сондықтан қызмет көр-

сетуші қызметкер түтікшеі ию үшін

құбырбүккішті пайдалану керек.

6. Құбырға судың, шаңның немесе құм-

ның кіруіне жол бермеңіз.

ҚҰБЫРЛАРДЫ ОРАП БАЙЛАУ

Құбыр желісі мен құрғатқыш құбырды

бұзып алмайтындай етіп құбырларды

қор ғану ПВХ-таспасымен мұқият орап

бай лаңыз.

Орап байлау сыртқы блоктың ішкі жа ғы-

нан сыртқы блокқа қарай басталу керек.

Сенімдірек бекіту үшін, ПВХ-таспаны жа-

бысқақ таспамен бекітіңіз.

Рис. 10

11-сурет

10-сурет

9-сурет

Құбырдың

өлшемі,

(мм)

Айналу

моменті,

(N. м)

φ 6.35 (1/4”) 15~20

φ 9.52 (3/8”) 35~40

φ 12.7 (1/2”) 50~55

φ 15.88 (5/8”) 68~82

2-êåñòå
