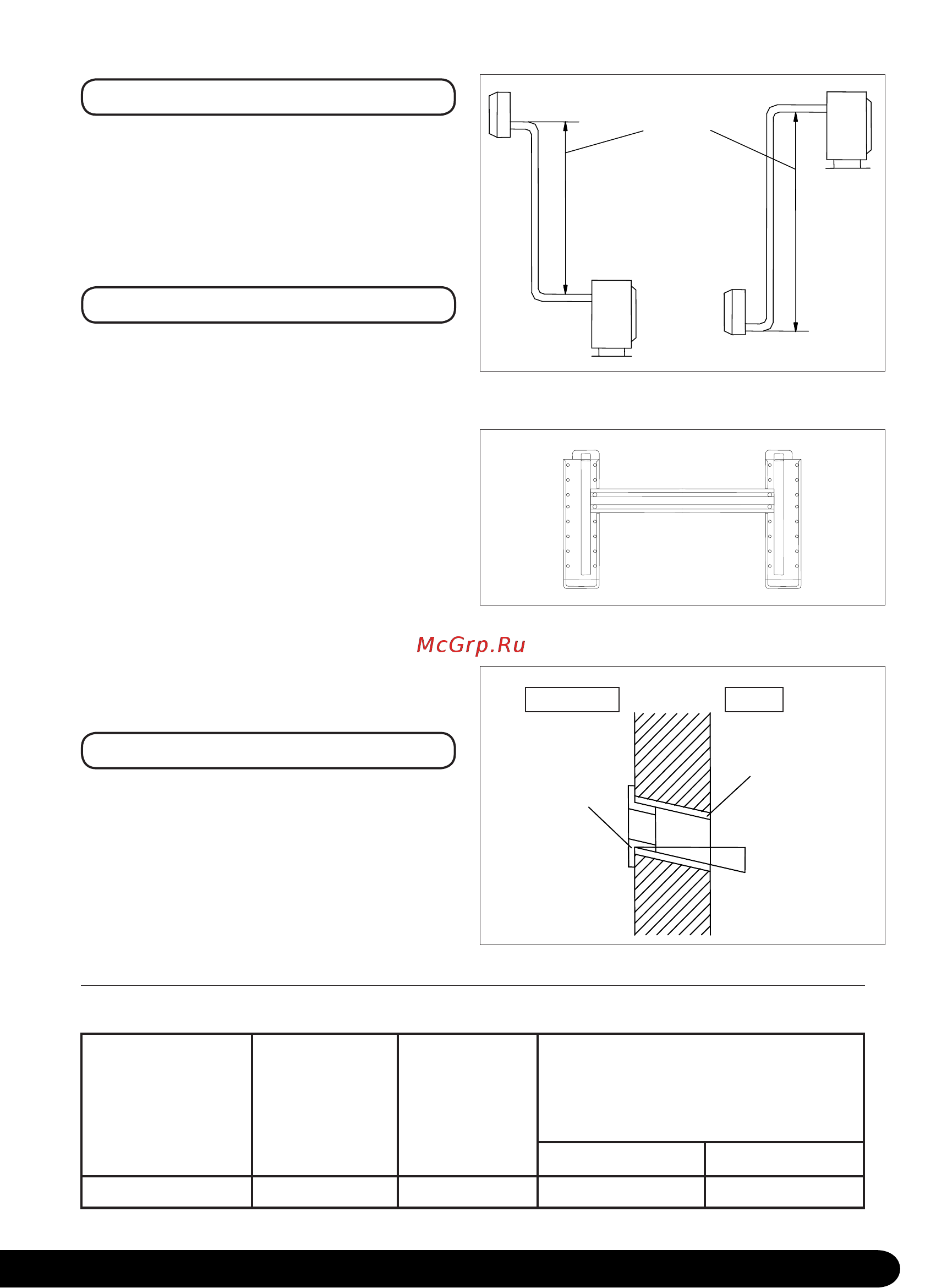

РАЗНОСТЬ ВЫСОТ

Убедитесь, что разность уровней (вы-

соты) внутреннего и наружного блоков

не более 5 метров (рис.3).

Если протяженность труб более 7 м,

но менее 15 м, необходимо дополнить

хладагент в соответствии с таблицей 1.

УСТАНОВКА МОНТАЖНОЙ ПАНЕЛИ

Расположите металлическую монтаж-

ную панель внутреннего блока на стене

в соответствии с рис. 4.

Для надежной фиксации монтажной

панели в стене должно быть не менее

4 отверстий для крепления. Убедитесь,

что монтажная панель выровнена по

горизонтали.

Просверлите отверстие в стене, как по-

казано на рис. 5. Отверстие диаметром

70 мм должно быть слегка наклонено

наружу.

Отрежьте трубку из ПВХ под неболь-

шим углом длиной немного коро-

че, чем толщина стены, и вставьте ее

в отверстие (рис. 5).

УСТАНОВКА ВНУТРЕННЕГО БЛОКА

Вывести монтажные трубы из внутрен-

него блока можно с разных сторон, как

показано на рис. 7. Выберите наиболее

подходящую Вам сторону.

1. Подключение труб с правой сто-

роны.

Вытащите шланг из нижней части

шасси и подключите дренажную трубу.

Максимально

допустимая

длина трубы без

дополнительной

заправки

хладагента (м)

Предельно

допустимая

длина трубы

(м)

Предельно

допустимая

высота между

внутр. и внеш.

блоками (м)

Количество

дополнительного

хладагента (г/м)

< 12000 БТЕ > 18000 БТЕ

5 15 5 20 30

Таблица 1

Рис. 4

Левая

сторона

Правая

сторона

Рис. 4

Рис. 5

стена

настенная

крышка

трубка ПВХ

небольшой

уклон

улицапомещение

Рис. 5

Разность высот

Рис. 3

Внутренний блок

Внешний блок

Внутренний блок

Рис. 3
