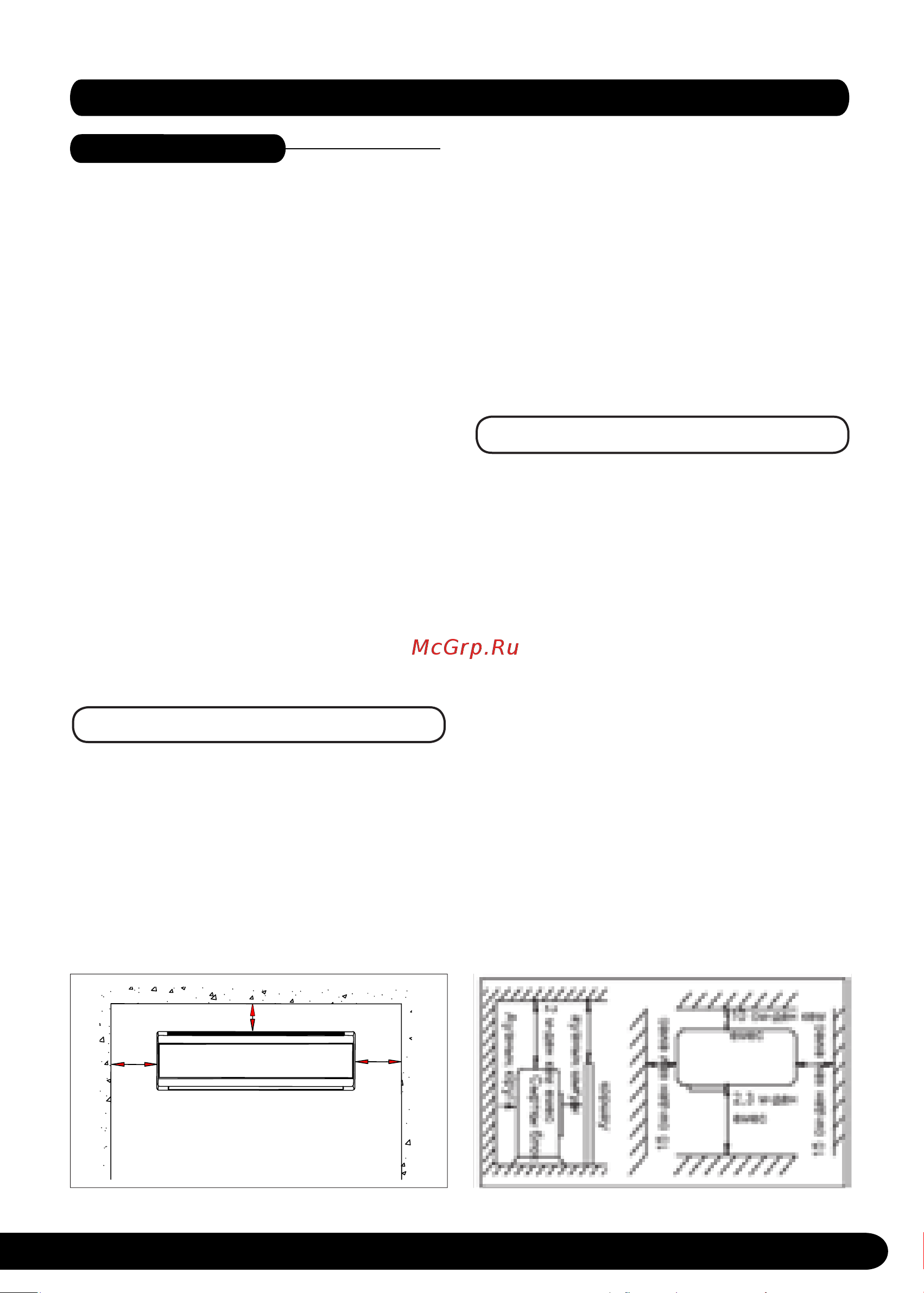

32
7. СПЛИТЖҮЙЕНІ ҚҰРУ
НАЗАР АУДАРЫҢЫЗ!
• Жабдықты құрар алдында, берілген
нұсқаулықпен егжей-тегжейлі танысу
ұсынылады.
• Құрастыруға байланысты жұмыстарды
Электр қондырғыларын құру қағи-
даларына (ЭҚҚҚ) сәйкес уәкілетті білі-
кті қызметкер ғана орындау керек.
• Сплит-жүйе сенімді түрде жерге тұйық-
талған болу керек.
• Сплит-жүйені қосар алдында, құбырлар
мен су құбырларының қосылыстарын
мұқият тексеріңіз.
• Аспапты кір жуатын немесе жуынатын
бөлмеге орнатуға болмайды.
• Электр қуат беру көзінің ашасы аспап
орнатылғаннан кейін қолжетімді болу
керек.
• Сплит-жүйені құру кезінде жеткізу
жиын тығына қосылмаған бөлшектер қа -
жет болуы мүмкін. Мұндай бөл шек терді
өз бетімен сатып алу керек.
ІШКІ БЛОКТЫҢ ОРНАЛАСУЫ
- Жылу көзінен, оңай жанатын газдан
және түтіннен алыс жерде;
- Жақсы желдетілетін орында;
- Сымсыз жабдықтан (мысалы, теле-
дидар, радио және т.б.) 1 метрден кем
емес арақашықта;
- Сплит-жүйенің салмағын көтере ала-
тын және аспаптың жұмысы кезінде
шуыл тудырмайтын қабырғаға ілінеді.
- Ішкі блок пен еденнің арасындағы
қашықтық 2,3 м-ден артық болу керек.
- 1-суретте көрсетілгендей орнату үшін
арақашықтықты тексеріңіз.
- Ішкі блоктың артқы панелі қабырғаға
мейлінше жақын орналасу керек. Бар-
лық сызбалар схемалық болып табыла-
ды.
СЫРТҚЫ БЛОКТЫҢ ОРНАЛАСУЫ
- Жылу көзінен, оңай жанатын газдан
және түтіннен алыс жерде;
- Жаңбырдан, қардан және тікелей күн
сәулесінен қорғалған, жақсы желде-
тілетін орында;
- Аспаптың жұмыс істеуі сіздің көршіңізге
шуылмен немесе құрғатқыш құбырдан
ағатын сумен кедергі келтірмейді;
- Орнататын жері сыртқы блокка қызмет
көрсету үшін еркін қолжетімді болу ке-
рек.
- Сыртқы блок шуыл дірілдің көбеюіне
әкелмейтін мықты және орнықты ірге-
тасқа бекітілу керек.
- Салқындатудың жоғары тиімділігіне қол
жеткізу үшін, аспаптың алдыңғы, арт-
қы, сол және оң жағы ашық алаңда тұр-
ған дығына көз жеткізіңіз.
2-суретте көрсетілгендей орнату үшін
арақашықтықты тексеріңіз.
2сурет
сурет
Ішкі блок
15 см-ден кем емес
15 см-ден кем емес
15 см-ден кем емес
