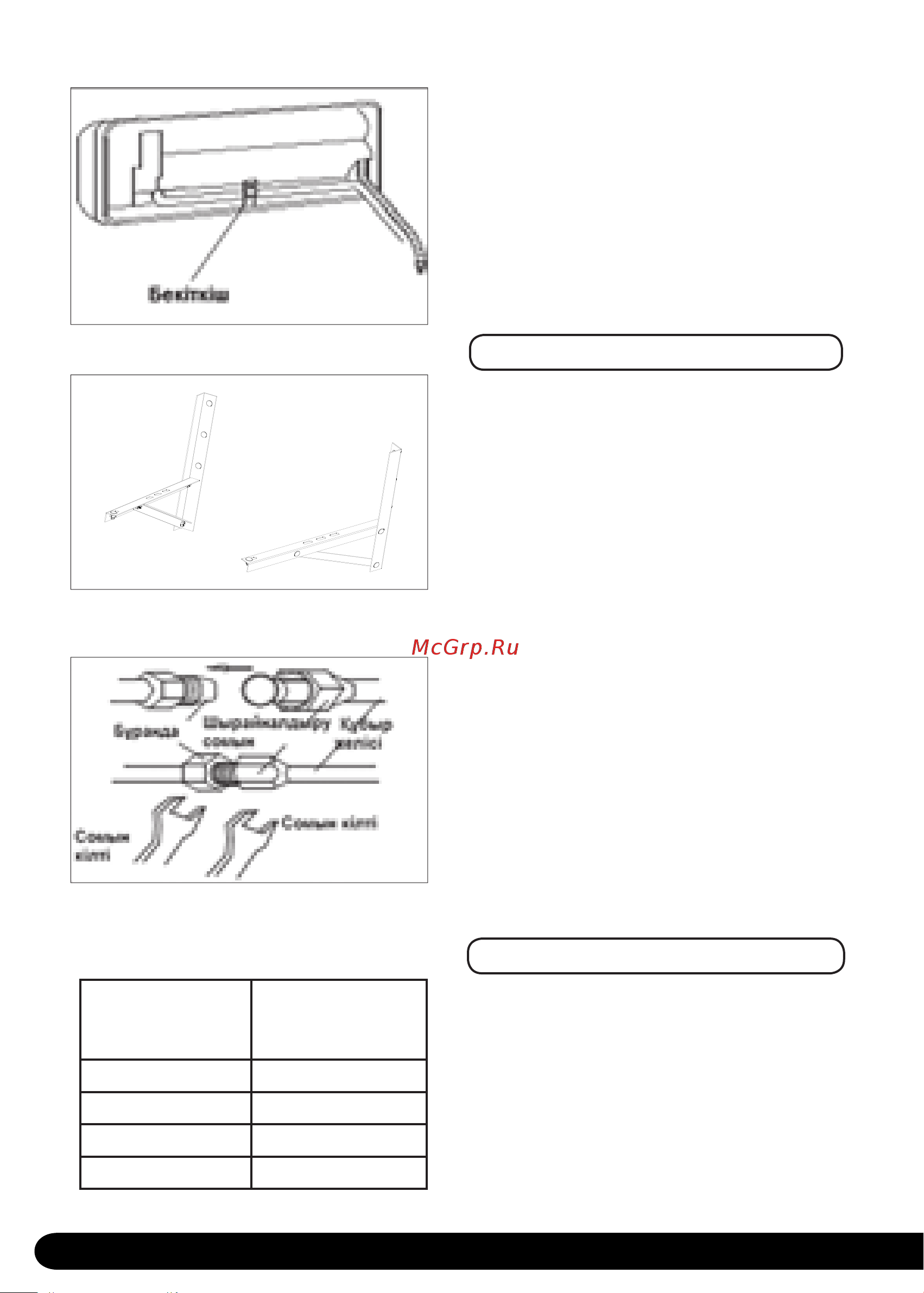

![Centek скрытый LED дисплей, EER-3.21, компрессор GMCC CT-65A12 [36/52] Рис 10](/img/pdf.png)
Centek скрытый LED дисплей, EER-3.21, компрессор GMCC CT-65A12 [36/52] Рис 10
![Centek скрытый LED дисплей, EER-3.21, компрессор GMCC CT-65A12 [36/52] Рис 10](/views2/1936873/page36/bg24.png)
35
4 бұ р ан дамен бекітіңіз. Байланыстыру ор-
нықты және сенімді болу керек.
Сыртқы блокты орнату кезінде оның құ-
лап кетуіне жол бермеу үшін, сым ар қан-
ның көмегімен ілу керек.
Орнату және жөндеу кезінде құралдар
мен компоненттер құлап кетуден қорғалу
керек.
Монтаждық қаңқаның орнықтылығын
үне мі тек серіп тұрыңыз.
ҚҰБЫРЛАРДЫ ЖАЛҒАУ
1. Сыртқы блоктың қысымтығының қақ-
пағы алып тастаңыз.
2. Сомынды бұранданың ортасымен те-
ңес тіріңіз және сомынды қолмен тығыз
бұ раңыз.
3. Сомынды торсионды сомын кілтімен
шертілгенше тығыз бұраңыз (11-су-
рет).
4. Түтікшені жалғау үшін торсионды со-
мын кілтін пайдалану ұсынылады.
Қа ра пайым сомын кілтін пайдалану
бұ ран далық байланыстың бүлінуіне
әке луі мүмкін. Бұрандауға қажетті
күш ті таңдау үшін, 2-кестедегі мәлі-
мет терді қолданыңыз.
5. Құбырдың иілу радиусы тым кіші бол-
май керек, әйтпесе құбыр сынып
кетуі мүмкін, сондықтан қызмет көр-
сетуші қызметкер түтікшеі ию үшін
құбырбүккішті пайдалану керек.
6. Құбырға судың, шаңның немесе құм-
ның кіруіне жол бермеңіз.
ҚҰБЫРЛАРДЫ ОРАП БАЙЛАУ
Құбыр желісі мен құрғатқыш құбырды
бұзып алмайтындай етіп құбырларды
қор ғану ПВХ-таспасымен мұқият орап
бай лаңыз.
Орап байлау сыртқы блоктың ішкі жа ғы-
нан сыртқы блокқа қарай басталу керек.
Сенімдірек бекіту үшін, ПВХ-таспаны жа-
бысқақ таспамен бекітіңіз.
Рис. 10
сурет
сурет
сурет
Құбырдың
өлшемі,
(мм)
Айналу
моменті,
(N. м)
φ 6.35 (1/4”) 15~20
φ 9.52 (3/8”) 35~40
φ 12.7 (1/2”) 50~55
φ 15.88 (5/8”) 68~82
2-êåñòå
