7-17
Русский

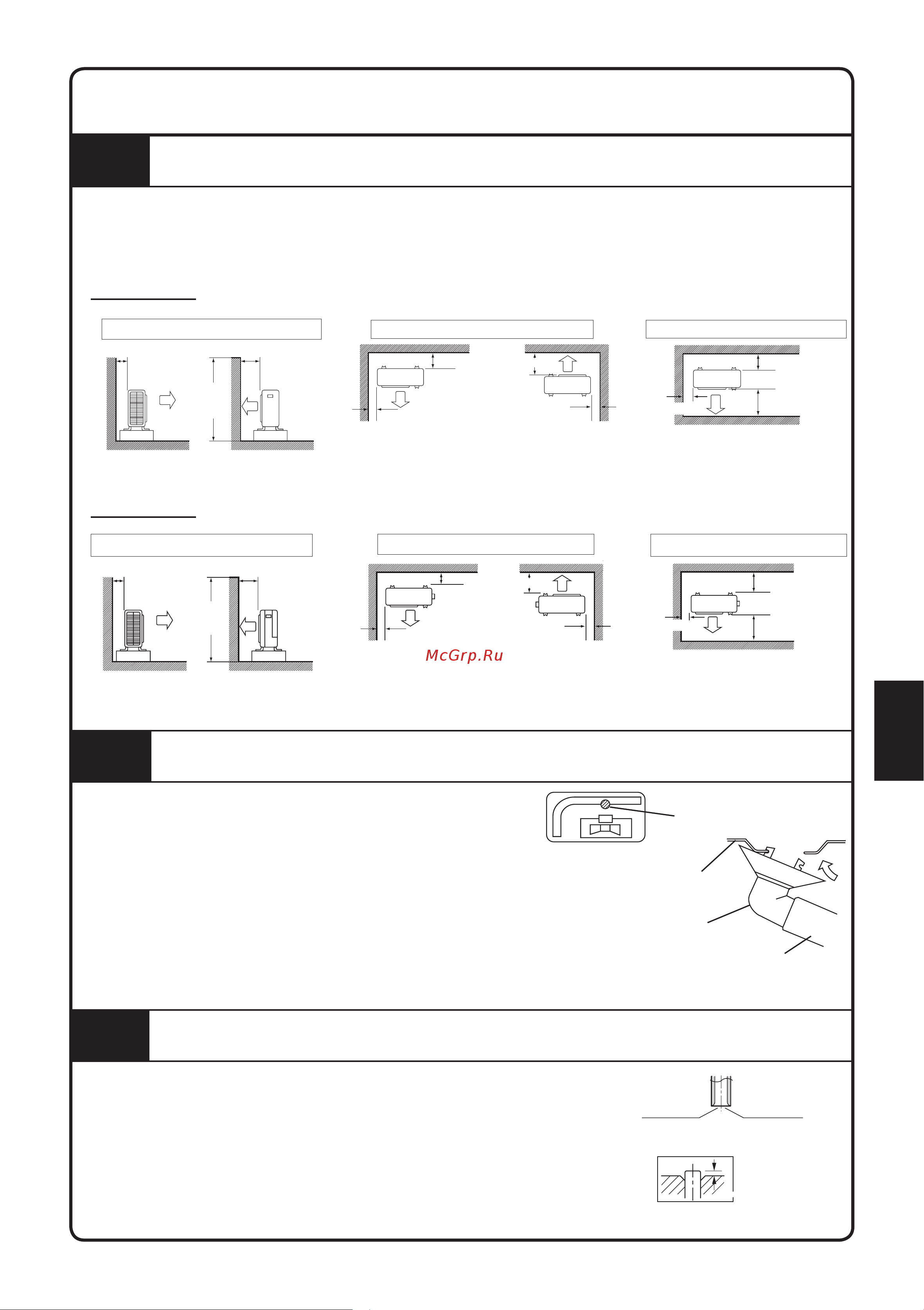

РУКОВОДСТВО ПО УСТАНОВКЕ НА УЛИЦЕ
1
УСТАНОВКА НАРУЖНОГО БЛОКА
• Если подаче или выпуску воздуха в наружном блоке мешает стена или другое препятствие,
необходимо следовать приведенным ниже рекомендациям по установке.
• При использовании любой из перечисленных ниже схем установки высота стены на стороне
выпуска должна составлять 1200 мм или менее.
2
РАБОТЫ ПО СЛИВУ
Работы по сливу (Только для установки с тепловым насосом)
1) Для слива используется сливное отверстие.
2) Если сливное отверстие закрыто монтажной пластиной или
поверхностью пола, необходимо поместить дополнительные
подставки высотой не менее 30 мм (1-3/16 дюйма) под ножками
наружного блока.
3) В холодных местах с наружным блоком не следует использовать
сливной шланг.
(В
противном случае сливаемая вода может замерзнуть, что
снизит эффективность обогрева).
Одна сторона, направлена на стену
Одна сторона, направлена на стену
Две стороны, направлены на стены
Две стороны, направлены на стены
Три стороны, направлены на стены
Три стороны, направлены на стены
Более 50
Более 100
Более 50
Более 50
Более 50
Более 50
Более 50
Более 50
Более 100
Более 350
Более 100
Более 100
Более150
Более 350
Более 150
Более 100
Более 300
Более 350
ВИД СБОКУ
ВИД СБОКУ
ВИД СВЕРХУ
ВИД СВЕРХУ
ВИД СВЕРХУ
ВИД СВЕРХУ
1200
или
более
1200
или
более
ARXC20/25/35
ARXC50/60/71
Отверстие для слива воды
Нижняя рамка
Разъем для слива
Шланг (приобретается отдельно,
внутренний диаметр 5/8 дюйма (16 мм))
1) Обрежьте конец трубы с помощью специального инструмента.
2) Удалите заусенцы с поверхности разреза, направив трубу вниз,
чтобы внутрь трубы не попали обрезки.
3) Наденьте на трубу конусную гайку.
4) Затяните трубу.
5) Убедитесь, что труба затянута надлежащим образом.
3
СОЕДИНЕНИЕ КОНЦОВ ТРУБ
(Обрезка должна
производиться строго
под прямым углом.)
Затягивание
конусной гайки
Устанавливать точно в показанном ниже месте.
Удалите заусенцы.
Обжимка
A
