Dantex RK-12ENT4/ RK-12ENT4E комплект 64942654 [20/37] Монтаж внутреннего блока

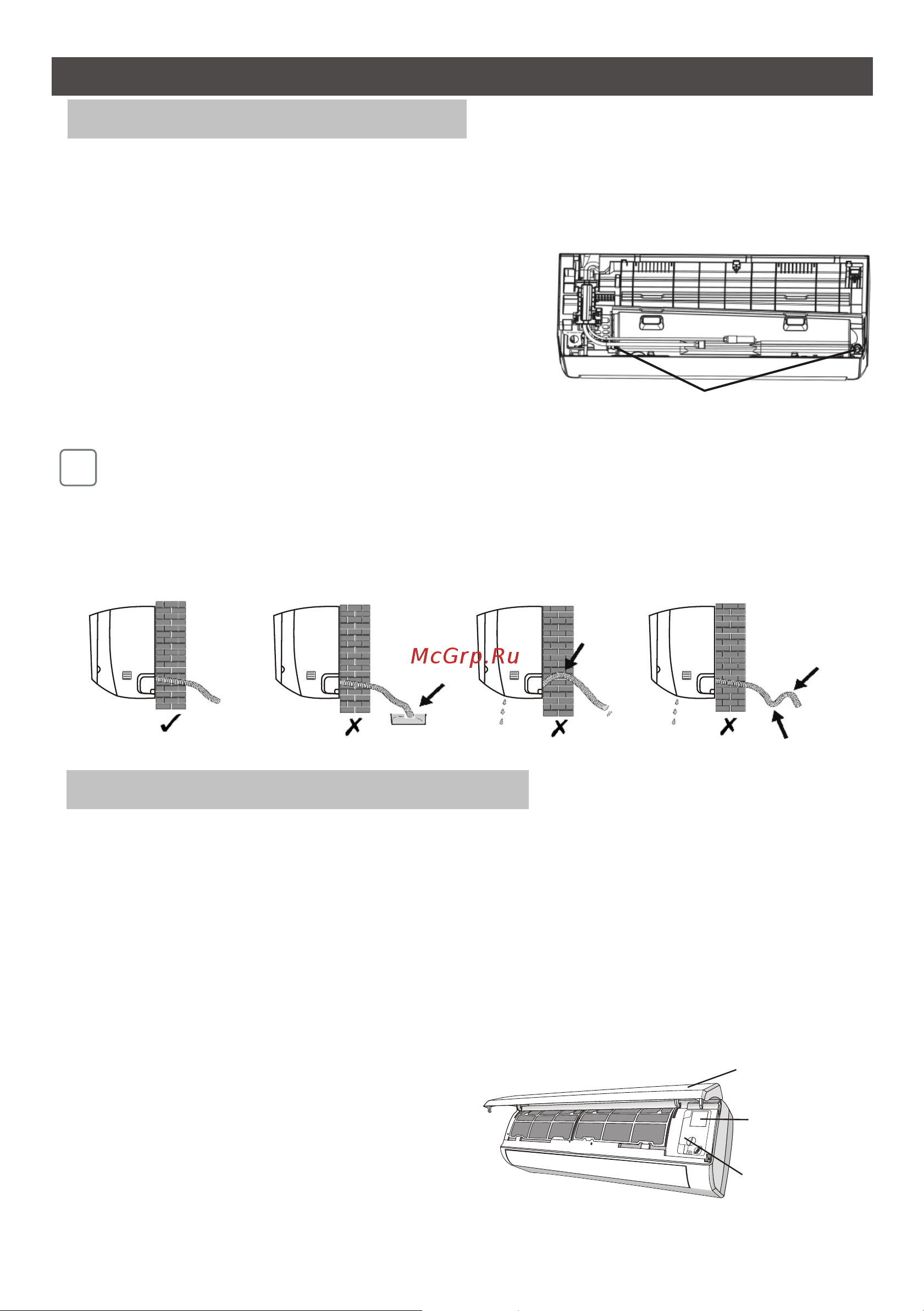

![Dantex RK-09ENT4/RK-09ENT4E [20/37] Монтаж внутреннего блока](/views2/1843347/page20/bg14.png)
Монтаж дренажного шланга необходим для удаления (отвода) конденсата из
внутреннего блока при работе кондиционера в режиме «Охлаждение».
Проложите дренажный шланг так, чтобы не было перегибов, волн, петель и других
элементов создающих подобие сифона.
Дренажный шланг должен быть проложен под
уклоном.
Не сгибайте дренажный шланг, не оставляйте его
висеть, не сворачивайте и не опускайте его конец в
воду.
Если дренажный шланг был удлинен, место
соединения должно быть герметичным и обмотано
теплоизоляцией.
Шаг 5: Подключение дренажного шланга
Выберите кабель с нужной площадью сечения проводов, определяемой
максимальным рабочим током, указанным на паспортной табличке (проверьте
размер кабеля, см. таблицу на стр. 23).
Откройте переднюю панель внутреннего блока.
С помощью отвертки откройте крышку отсека электроподключений для доступа
к клеммной колодке.
Отвинтите кабельный зажим.
Подсоедините провода к клеммам в соответствии со схемой электроподключений,
расположенной на крышке.
Убедитесь в правильности и надежности
соединений.
Закрутите кабельный зажим, чтобы
закрепить провода.
Установите на место крышку отсека
электроподключений и переднюю
панель.
МОНТАЖ ВНУТРЕННЕГО БЛОКА
Крышка отсека
электро-
подключений
Схема
электро-
подключений
Передняя панель
Место подсоединения
дренажного шланга
ПРИМЕЧАНИЕ.
Дренажный шланг рекомендуется прокладывать вместе с трубопроводом хладагента до
наружного блока и закреплять к кронштейну (под ножкой) с вылетом 5 см от края
кронштейна. Это позволит избежать падения капель дренажа на подоконники окон
этажей ниже.
Шаг 6: Подключение соединительного кабеля
20
