31
C
A
B

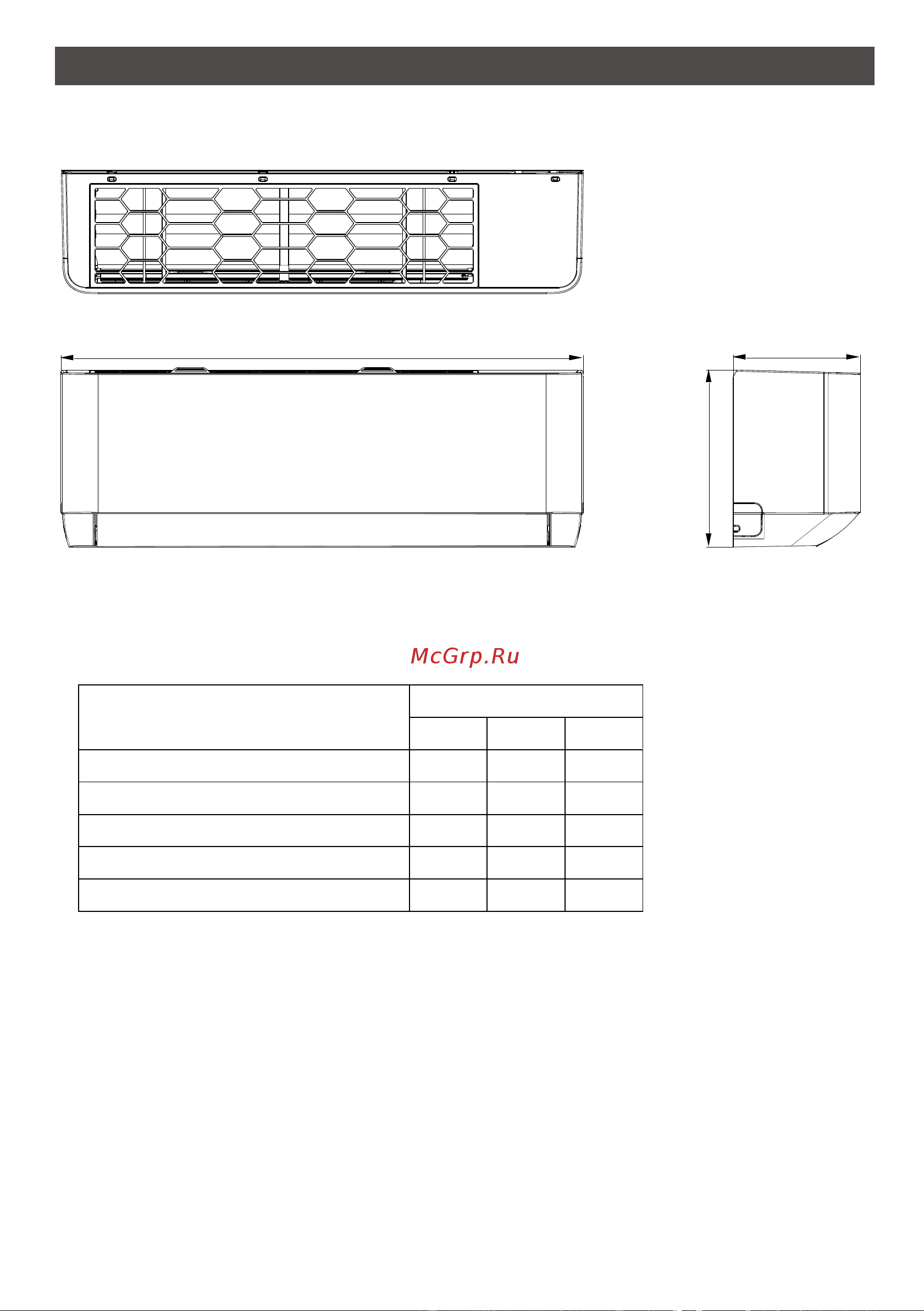

ГАБАРИТНЫЕ РАЗМЕРЫ
Внутренние блоки RK-07SAT ~ RK-24SAT
Модель
Размеры, мм
A B C
RK-07SAT
788 192 275
RK-09SAT
788 192 275
RK-12SAT
788 192 275
RK-18SAT
920 195 306
RK-24SAT
1097 222 332
