34
Шаг
2.
Установить
разъем
дренажной
линии
(только
для
блока
с
тепловым
насосом)
Прежде чем закрепить наружный блок на месте болтами, необходимо установить дренажный патрубок у основания
блока. Обратите внимание, что в зависимости от типа наружного блока используются дренажные патрубки двух
видов.

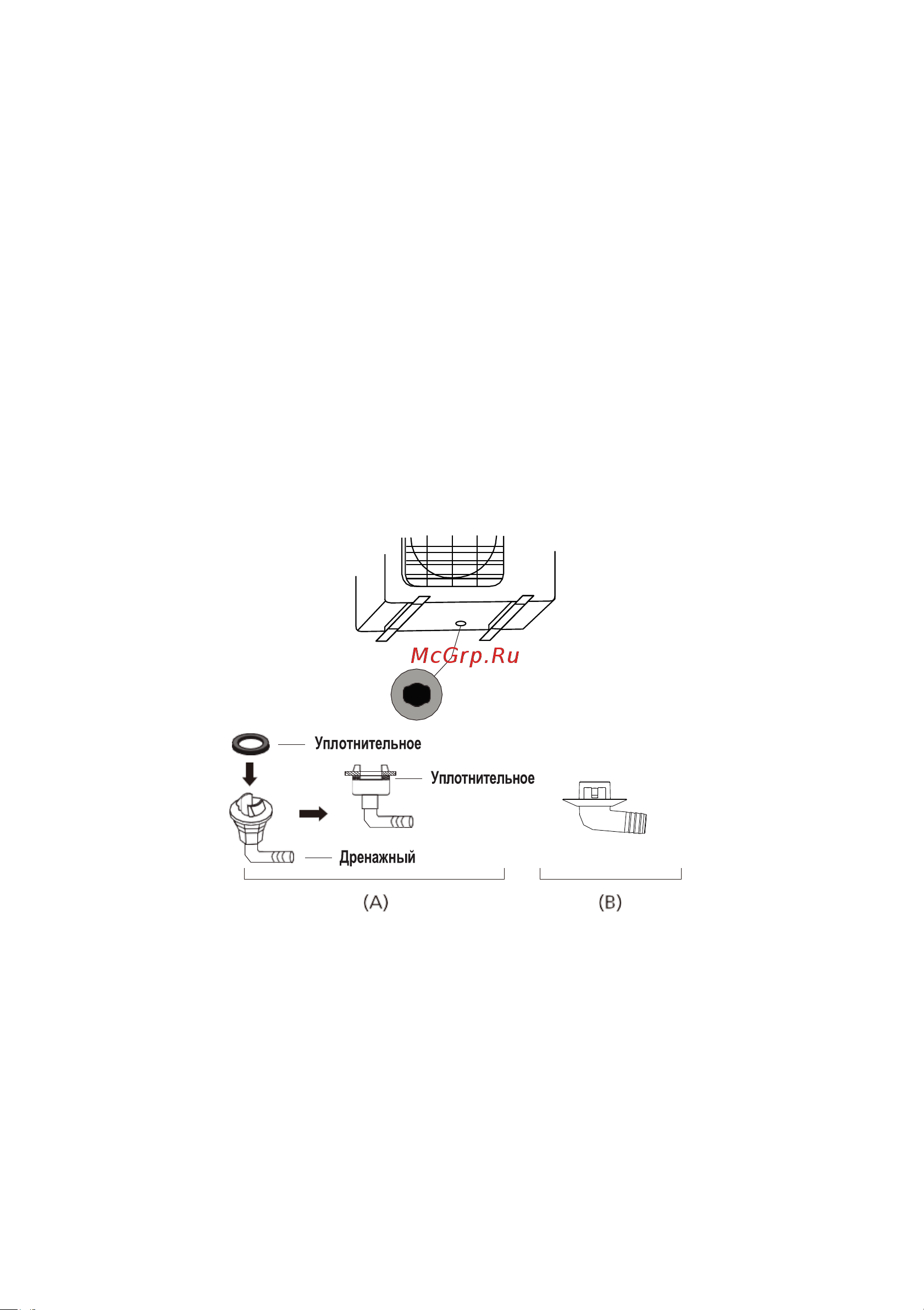

Если дренажный патрубок поставляется с резиновым уплотнением (см. рис. А), выполните следующие
действия:
1. Установите резиновое уплотнение на конец дренажного патрубка, который будет присоединен к наружному
блоку.
2. Вставьте дренажный патрубок в отверстие в основании блока.
3. Поверните дренажный патрубок на 90°, чтобы он зафиксировался на месте со щелчком в положении, когда он
направлен к передней стороне блока.
4. Присоедините дренажный шланга (не входит в комплект) к дренажному патрубку, чтобы отводить конденсат
от блока в режиме нагрева.
Если
дренажный
патрубок
поставляется
без
резинового
уплотнения
(см.
рис.
В),
выполните
следующие
действия:
1. Вставьте дренажный патрубок в отверстие в поддоне блока. Дренажный патрубок зафиксируется на месте со
щелчком.
2. Присоедините удлинитель дренажного шланга (не входит в комплект) к дренажному патрубку, чтобы отводить
воду от блока в режиме нагрева.
Отверстие
в
поддоне
наружного
блока
ЭКСПЛУАТАЦИЯ В УСЛОВИЯХ ХОЛОДНОГО КЛИМАТА
В условиях холодного климата дренажный шланг должен быть расположен вертикально, насколько это возможно,
чтобы обеспечить быстрый слив воды. Если вода будет стекать слишком медленно, она может замерзнуть в шланге,
что приведет к затоплению блока.
Шаг
3.
Закрепить
наружный
блок
Наружный блок можно прикрепить к основанию или к настенному кронштейну с помощью болта M10. Подготовьте
монтажное основание для блока в соответствии с приведенными ниже размерами.
кольцо
кольцо
патрубок
