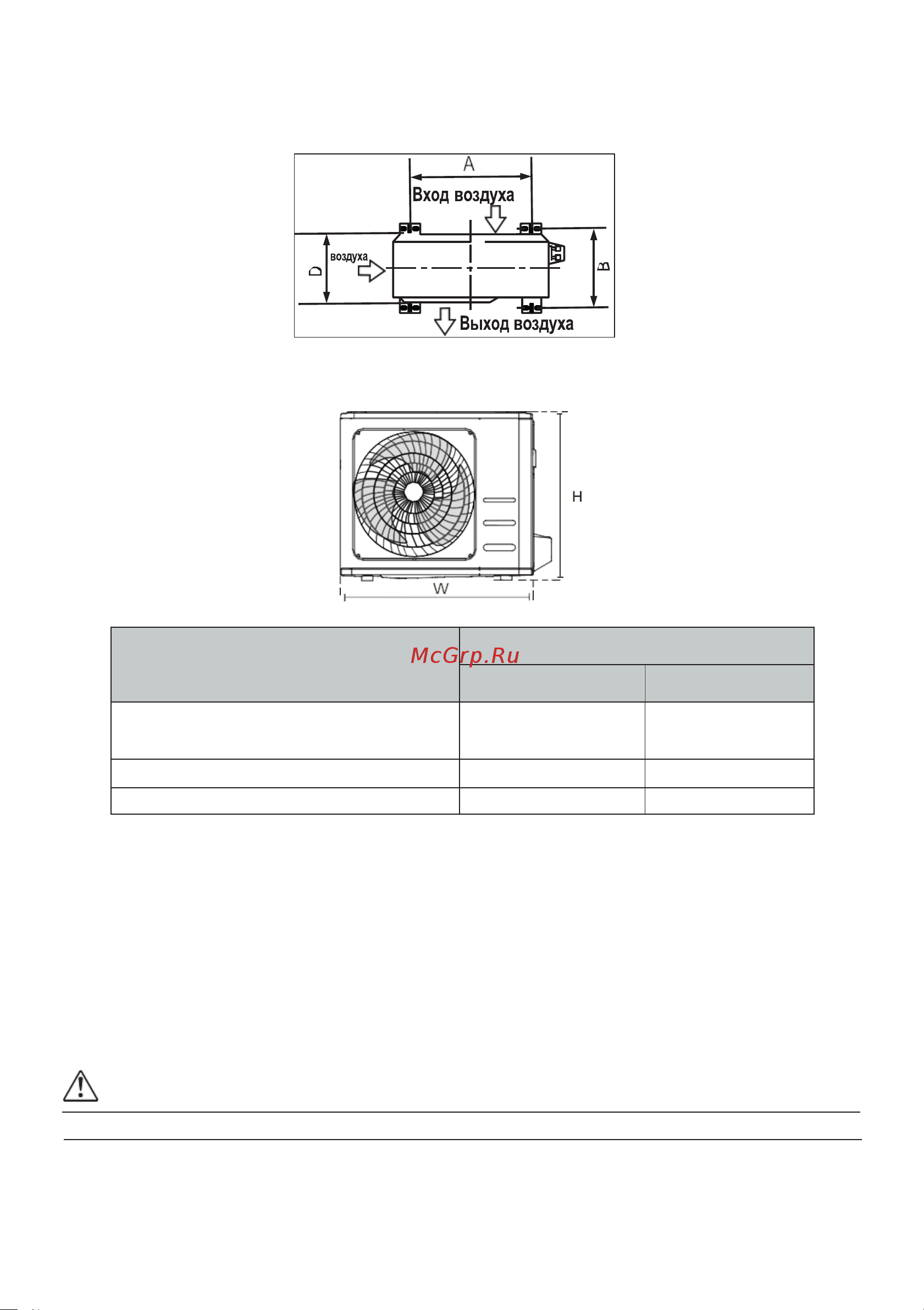

УСТАНОВОЧНЫЕ РАЗМЕРЫ БЛОКА

Ниже приведен перечень размеров различных наружных блоков и расстояние между монтажными опорами.

Подготовьте монтажное основание для блока в соответствии с приведенными ниже размерами.

Габариты наружных блоков (Ш х В х Г), мм

Установочные размеры

Расстояние А (мм) Расстояние В (мм)

RK-07SDM4EG

720×270×495

452 255

RK-18SDM4EG: 765×303×555

663

354

Для установки блока на основании или на бетонной монтажной платформе выполните следующие действия:

1. Отметьте положения для четыре анкерных болтов по таблице размеров.

2. Просверлите отверстия для анкерных болтов.

3. Наверните гайку на конец каждого анкерного болта.

4. Забейте анкерные болты в просверленные отверстия.

5. Отверните гайки с анкерных болтов и установите наружный блок на болты.

6. Наденьте шайбы на все анкерные болты, затем наверните гайки.

7. С помощью ключа затяните гайки до упора.

ОПАСНО!

ПРИ СВЕРЛЕНИИ БЕТОНА РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ ЗАЩИТНЫЕ ОЧКИ.

Вход

RK-24SDM4EG: 890×342×673

452 286

RK-09SDM4EG

RK-12SDM4EG
