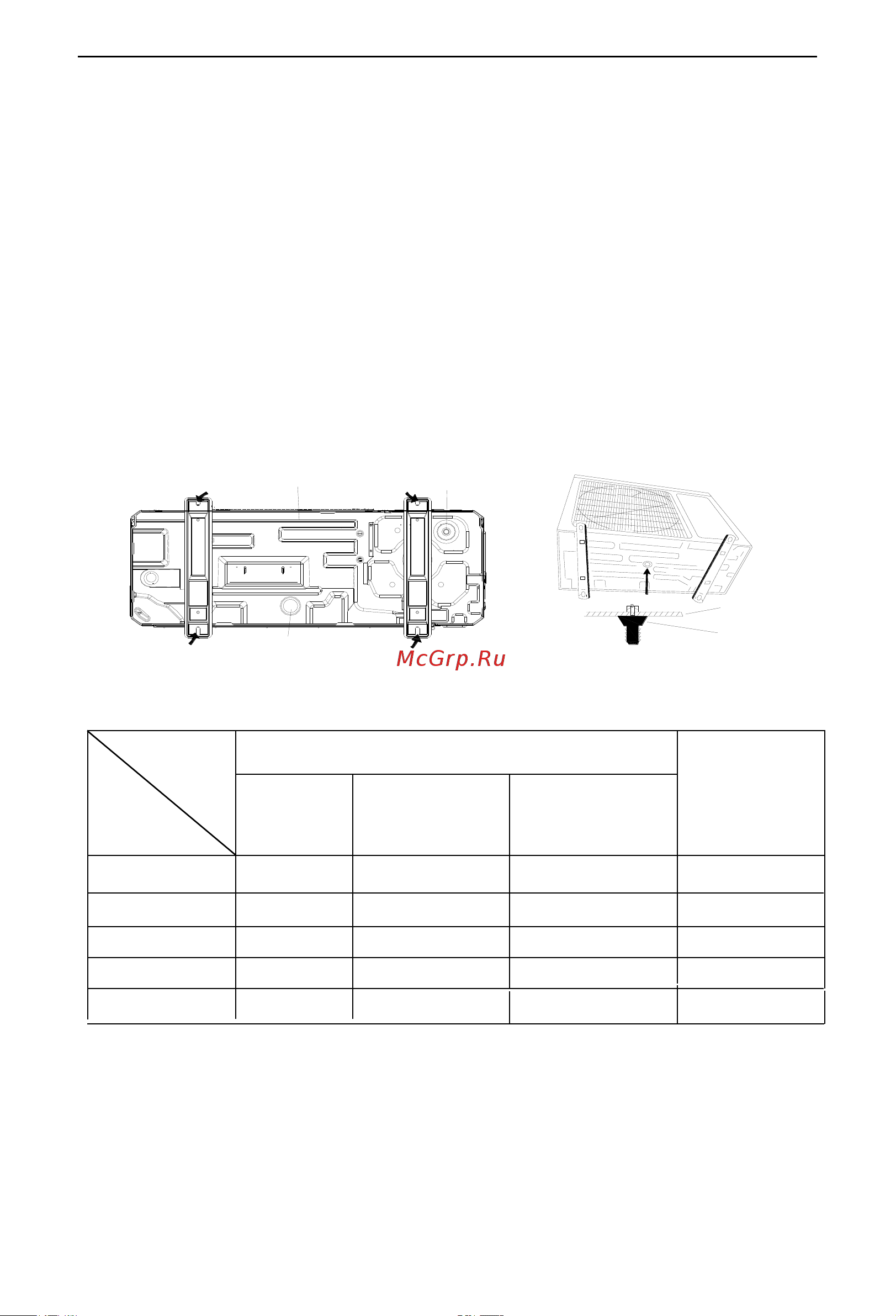

16
3.2.2 Монтаж наружного блока
(1) Если наружный блок установлен на твердой поверхности, такой как
бетон, используйте болты и гайки M10 для его крепления. Убедитесь, что
поверхность обеспечивает горизонтальное положение блока, таким
образом, уровень шума и вибрации будут минимальными
(2) Не устанавливайте наружный блок на крыше здания.
(3) Во избежание вибрации и шума во время эксплуатации установите
виброопоры между корпусом блока и монтажным основанием.
(4) Для отвода конденсата во время обогрева и оттайки необходимо
установить дренажный трубопровод и подключить его к наружному блоку.
Вставьте сливную муфту в нижнее отверстие наружного блока. Затем
подсоедините сливной шланг к муфте. Примечание: для отвода
конденсата необходимо обеспечить расстояние не менее 10 см между
блоком и поверхностью, на которой он установлен. См. рисунки ниже.
Основание
Пробка
Монтажное отверстие дренажного трубопровода
Шасси
Дренажный
переходник
3.2.3 Требования к соединительным трубопроводам
Соединительный трубопровод должен быть защищен соответствующим
теплоизоляционным паронепроницаемым материалом. Толщина стенок трубопро-
водов должна быть от 0,5 до 1,0 мм. Стенки трубопроводов должны выдерживать
давление 6,0 МПа. Учитывайте, что чем длиннее соединительный трубопровод,
тем ниже холодопроизводительность и теплопроизводительность.
Если перепад высот между внутренним и наружным блоками превышает 10 м,
необходимо обеспечить петли на газовом трубопроводе для возврата масла через
каждые 6 метров. См. рисунок ниже:
RK-18CHG3N
1
/
4
1
/
2
RK-24CHG3N
3/8 5/8
Модель
Диаметр (дюйм)
Газовый
трубопровод при
длине до 7 м
Жидкостный
трубопровод
Газовый
трубопровод при
длине от 7 до 50 м
1
/
2
5
/
8
RK-48CHG3N
3/8
5
/
8
RK-60CHG3N
3/8
5/8
3/4
3/4
RK-36CHG3N
Максимальная
длина/перепад
по высоте
между
блоками, м
30
/ 15
30
/ 15
30 / 20
3/8
5/8
3/4
50 / 30
50 / 30
