17
C
B
A

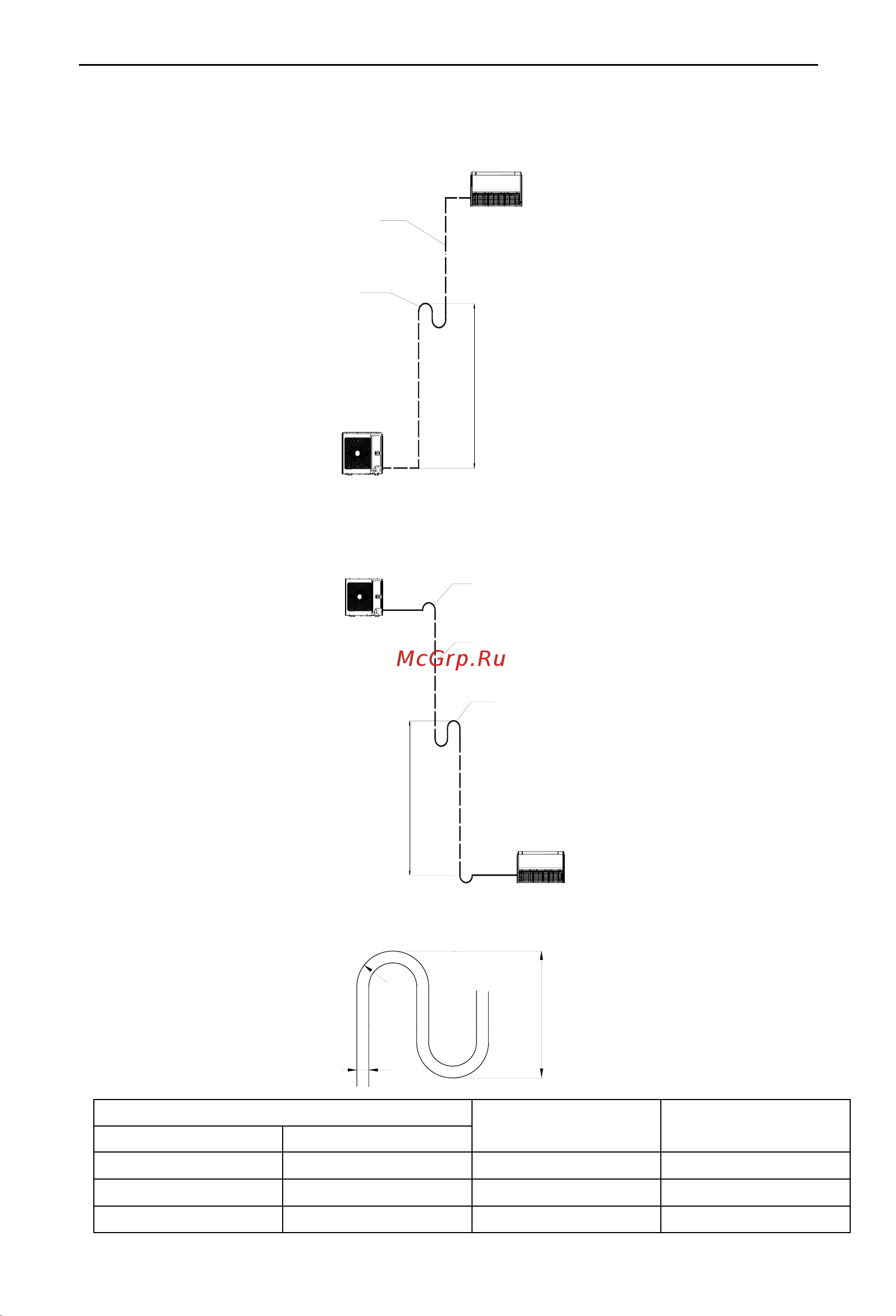

Обеспечьте петли на
газовом трубопроводе для
возврата масла через
каждые 6 метров
Петля для возврата масла
Газовый трубопровод
Наружный блок
Внутренний блок
(2) Если наружный блок расположен над внутренним блоком:
Необходимо установить петлю для возврата масла и обратный прогиб снизу и
сверху вертикального участка трубопровода (см. рисунок ниже):
Наружный блок
Обратный прогиб трубопровода
Газовый трубопровод
Петля для возврата масла
Внутренний блок
Требования к петлям для возврата масла:
Обеспечьте петли на
газовом трубопроводе для
возврата масла через
каждые 6 метров
A
B(мм) C(мм)
мм дюйм
Ф12 1/2 ≥26 ≤150
Ф16 5/8 ≥33 ≤150
Ф19 3/4 ≥42 ≤150
(1) Если наружный блок расположен ниже внутреннего блока:
Нет необходимости в обратном прогибе сверху или снизу вертикального участка
трубопровода (см. рисунок ниже):
