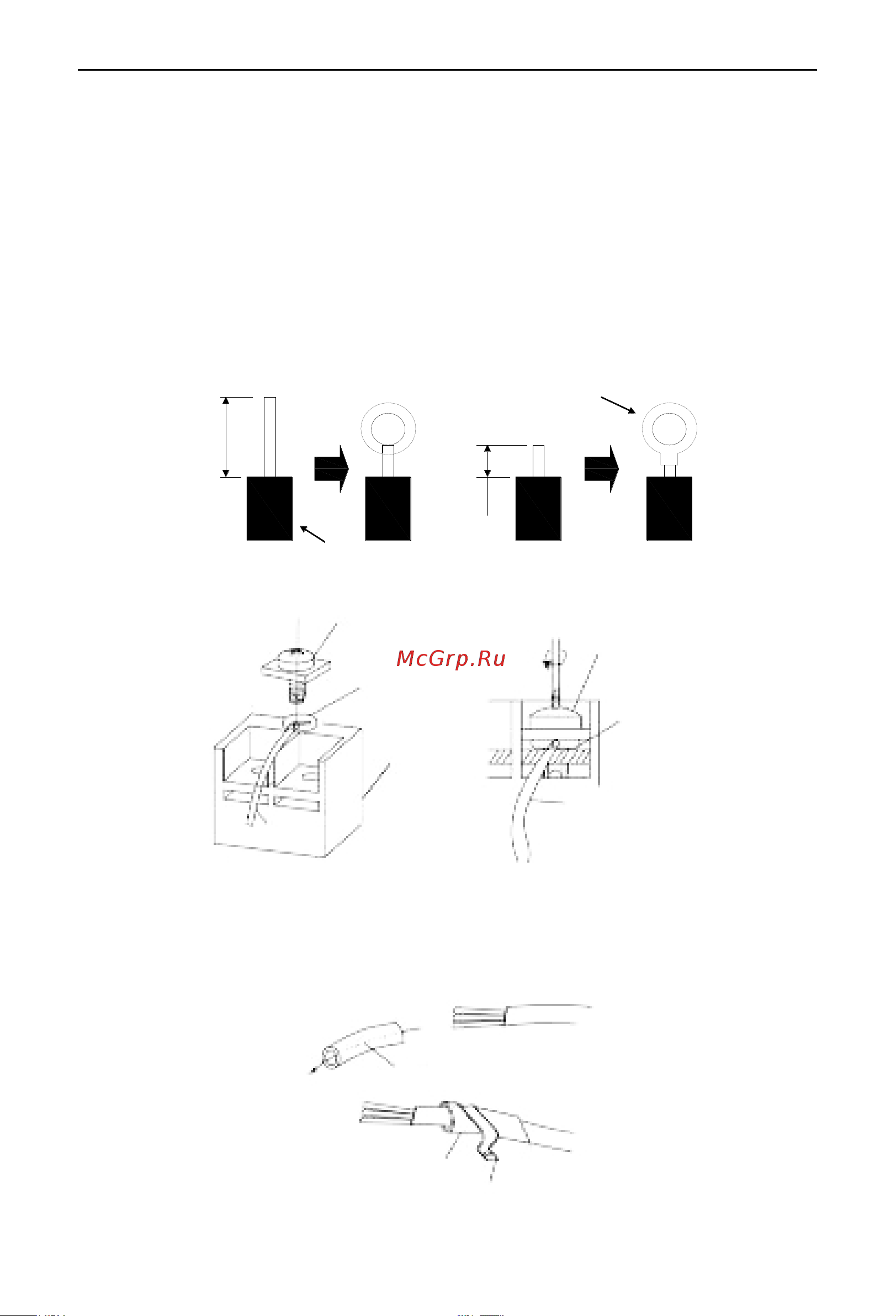

(2) Для кабеля с многожильными проводами (см. Рис. ниже):

1) Обрежьте конец провода с помощью инструмента для резки

проводов либо плоскогубцев, далее удалите изоляцию с обрезанного участка

провода на 10 мм.

2) Используя отвертку, открутите винты с клемм на панели.

3).Используя кольцевые наконечники подсоедините их к каждому

обрезанному концу проводов, обожмите, и установите их в винтовые клеммы.

4) Зафиксируйте кольцевые наконечники с проводами в клеммах с

винтами с помощью отвертки (см. Рис. ниже). )

Винт с

шайбой

Клемма

Винт с

шайбой

Клеммная

панель

Провод

Клемма

(3) Метод фиксации соединительного и силового кабелей с помощью хомута.

Пропустите соединительный и силовой кабели через изоляционную трубку,

зафиксируйте их с помощью хомута (см. Рис. ниже).

Изоляционный

трубопровод

Изоляционный

трубопровод

Хомут кабеля

10 мм

A одножильный провод B многожильный провод

Кольцевой

Изоляционный провод

25 мм
