30

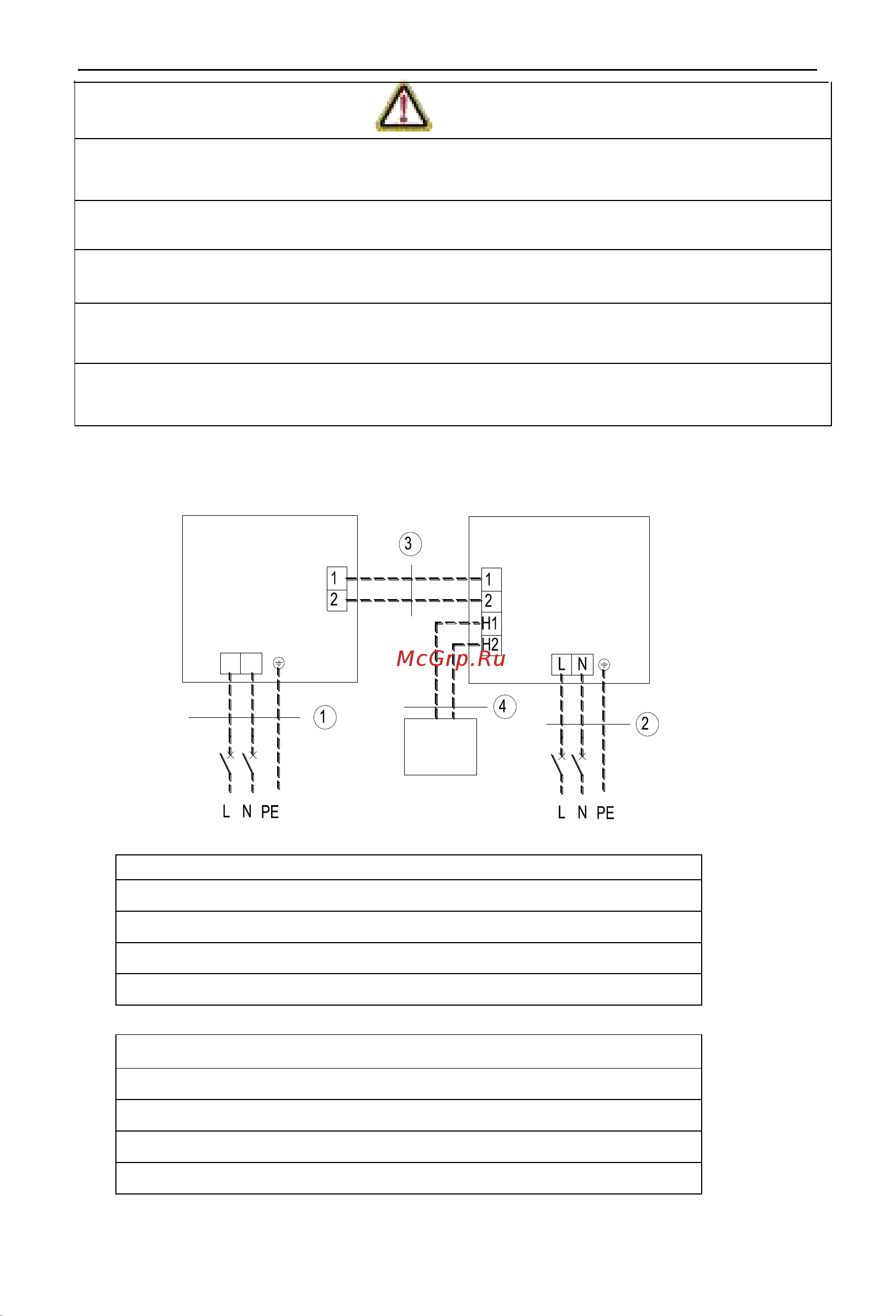

(4) Электрические подключения между внутренним и наружным блоками
RK-18СHG3N + RK-18HG3NE-W
RK-24СHG3N + RK-24HG3NE-W
ПРЕДУПРЕЖДЕНИЕ
①. Перед началом работы отключите внутренний и наружный блоки от сети
электропитания.
②. Соотнесите номера на клемме и цвета соединительных слаботочных
проводов с контактами на внутреннем блоке.
③. Некорректное подключение электропроводки может привести к выходу из
строя платы управления блока.
④. Подключите слаботочный кабель к клемме и надежно зафиксируйте его
положение. Некорректное подключение может стать причиной возгорания.
⑤. Всегда фиксируйте кабели с помощью хомута. (Ненадежно
зафиксированный кабель может привести к утечке электрического тока).
L N
RK-18СHG3N + RK-18HG3NE-W
① Силовой кабель 3×1,5 мм
2
② Силовой кабель 3×1,5 мм
2
③ Кабель связи 2×0,75 мм
2
④ Кабель связи 2×0,75 мм
2
RK-24СHG3N + RK-24HG3NE-W
① Силовой кабель 3×2,5 мм
2
② Силовой кабель 3×1,0 мм
2
③ Кабель связи 2×0,75 мм
2
④ Кабель связи 2×0,75 мм
2
Электропитание: 380-415 В 3N ~ 50 Гц
Электропитание: 220-240 – 50 Гц
Наружный блок
Внутренний блок
Проводной пульт
управления
Защитный
автомат
Защитный
автомат
