МОНТАЖ ВНУТРЕННЕГО БЛОКА

Инструкция по монтажу – Внутренний блок

ПОДГОТОВКА К МОНТАЖУ

Перед монтажом внутреннего блока сверьтесь с табличкой на упаковке изделия и убедитесь в том, что модель

внутреннего блока соответствует модели наружного блока.

Шаг 1: Выбрать место для установки

Перед монтажом внутреннего блока следует выбрать место для его установки. Ниже приведены требования,

выполнение которых позволит подобрать подходящее место.

Место для установки блока должно удовлетворять следующим требованиям:

• Хорошая циркуляция воздуха.

• Удобство организации дренажа.

• Шум при работе блока не должен беспокоить других людей.

• Жесткое и прочное основание, не передающее вибрацию.

• Достаточная несущая способность стены, позволяющая выдержать вес блока.

• Место размещения блока должно находиться на расстоянии не менее одного метра от других электриче-

ских приборов (телевизоров, радиоприемников, компьютеров).

ЗАПРЕЩАЕТСЯ устанавливать блок в следующих местах:

• Возле источников тепла, пара или горючих газов.

• Возле легковоспламеняющихся предметов, например, штор или одежды.

• Вблизи препятствий, способных помешать циркуляции воздуха.

• Возле дверных проемов.

• В местах, подверженных воздействию прямого солнечного света.

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО ОТВЕРСТИЯ В СТЕНЕ:

(При отсутствии вмонтированного трубопровода хладагента):

При установке кондиционера понадобится просверлить отверстие в стене для сигнального кабеля и трубо-

провода хладагента, которые будут соединять внутренний и наружный блоки (см. шаг «Просверлить в стене

отверстие для соединительного трубопровода»).

По умолчанию все трубопроводы располагаются с правой стороны внутреннего блока (если смотреть спе-

реди). Однако конструкция блока позволяет располагать трубопроводы как справа, так и слева.

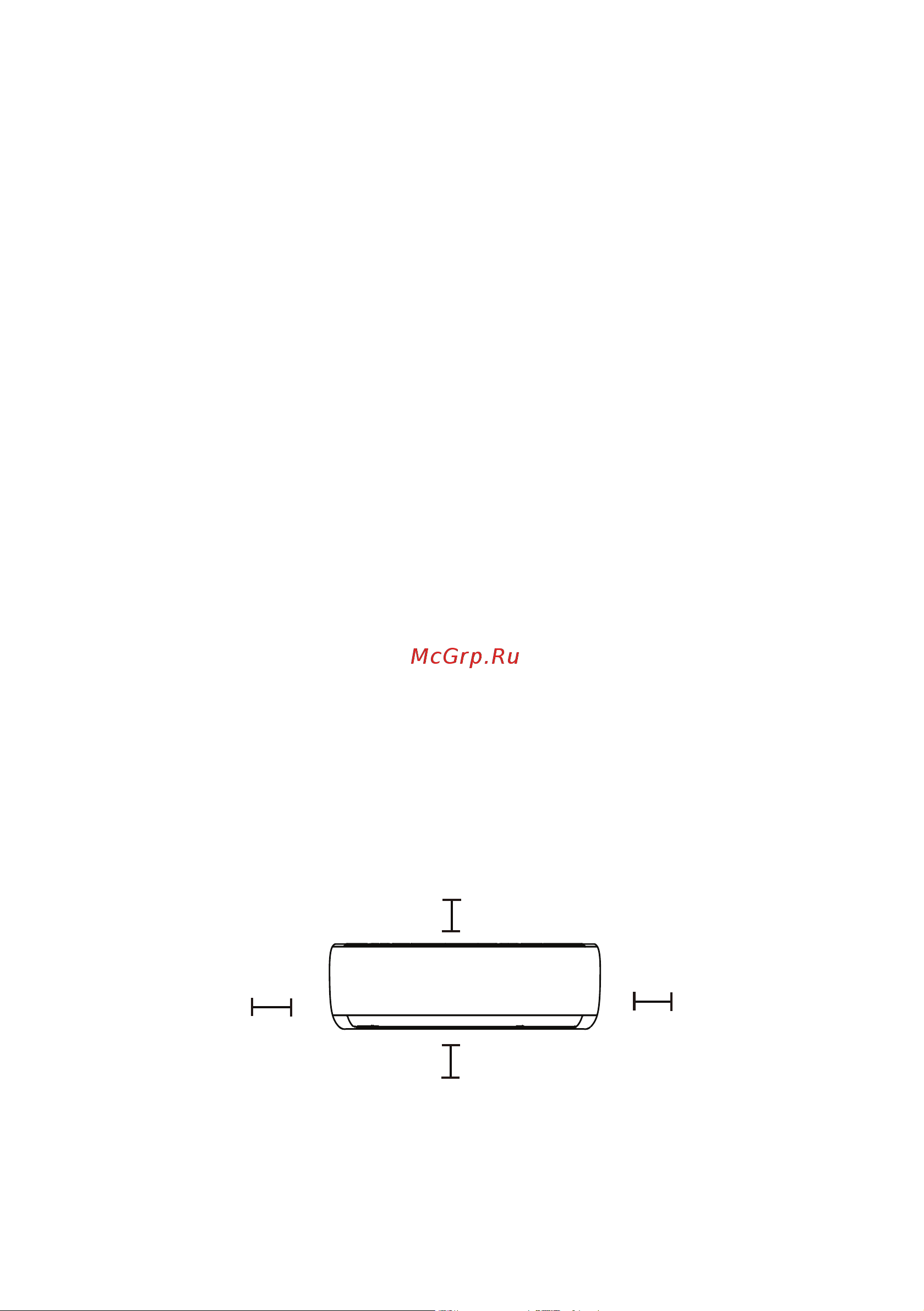

На следующем рисунке показаны необходимые расстояния от стен и потолка:

Шаг 2: Прикрепить к стене монтажную пластину

Монтажная пластина — это деталь, на которую устанавливается внутренний блок.

• Отверните винты, которыми монтажная пластина крепится к задней стороне внутреннего блока.

Не менее 15 см

Не менее 12 см

Не менее 2,3 м
