• Закрепите монтажную пластину на стене с помощью прилагаемых винтов. Убедитесь в том, что монтажная

пластина плотно прилегает к стене.

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО БЕТОННЫХ ИЛИ КИРПИЧНЫХ СТЕН:

Если стена изготовлена из кирпича, бетона или подобных материалов, просверлите отверстия диаметром 5 мм

и вставьте в них прилагаемые дюбели. Затем закрепите монтажную пластину на стене, ввернув винты непо-

средственно в дюбели.

Шаг 3: Просверлить в стене отверстие для соединительного трубопровода

1. Определите местоположение отверстия в стене, исходя из расположения монтажной пластины. См. раз-

дел «Размеры монтажной пластины».

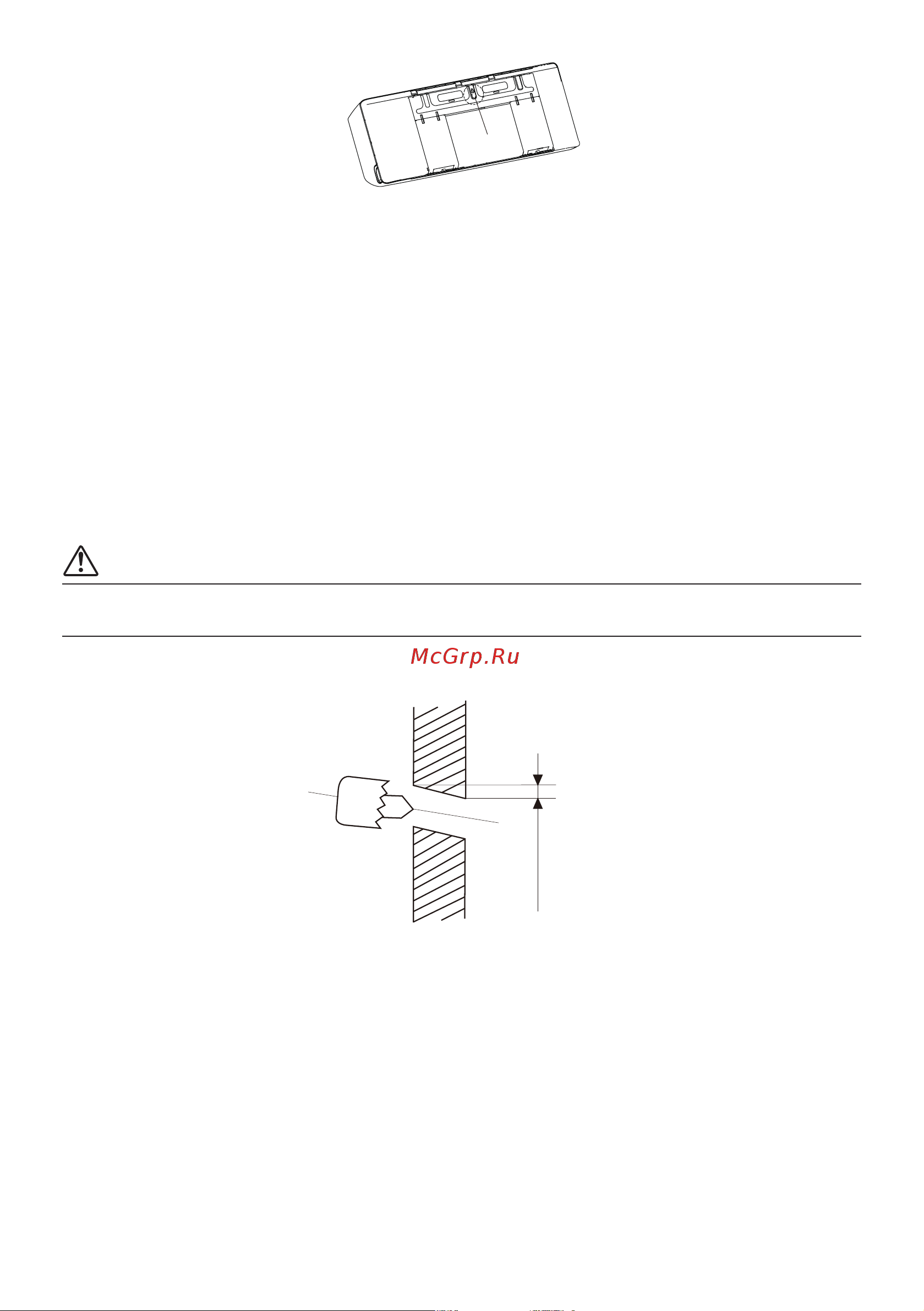

2. С помощью трубчатого сверла просверлите в стене отверстие диаметром 65 или 90 мм (в зависимости от

модели). Отверстие следует просверлить с небольшим наклоном вниз, чтобы наружный край отверстия

был ниже внутреннего края приблизительно на 5 - 7 мм. Это обеспечит свободный слив конденсата.

3. Поместите в отверстие защитную манжету. Это защитит края отверстия и поможет герметизировать его

после завершения монтажа.

ОСТОРОЖНО!

• При сверлении отверстия в стене соблюдайте осторожность, чтобы не повредить проводку, трубопро-

воды и другие чувствительные элементы.

РАЗМЕРЫ МОНТАЖНОЙ ПЛАСТИНЫ

Различные модели имеют разные монтажные пластины. В соответствии с различными требованиями к уста-

новке, форма монтажной пластины может слегка отличаться. Но монтажные размеры остаются такими же, как

для внутреннего блока соответствующего размера.

Например, сравните Тип А и Тип В:

Винт

Помещение

Стена

Улица

5 - 7 мм
