Подключение звуковой панели AX510 / AX510PA (опция)
ВНИМАНИЕ! Не используйте другие акустические устройства, кроме Dell Soundbar.
ПРИМЕЧАНИЕ. Разъем питания звуковой панели (выход +12 В пост. тока) предназначен только для опциональной звуковой панели Dell AX510/AX510PA.

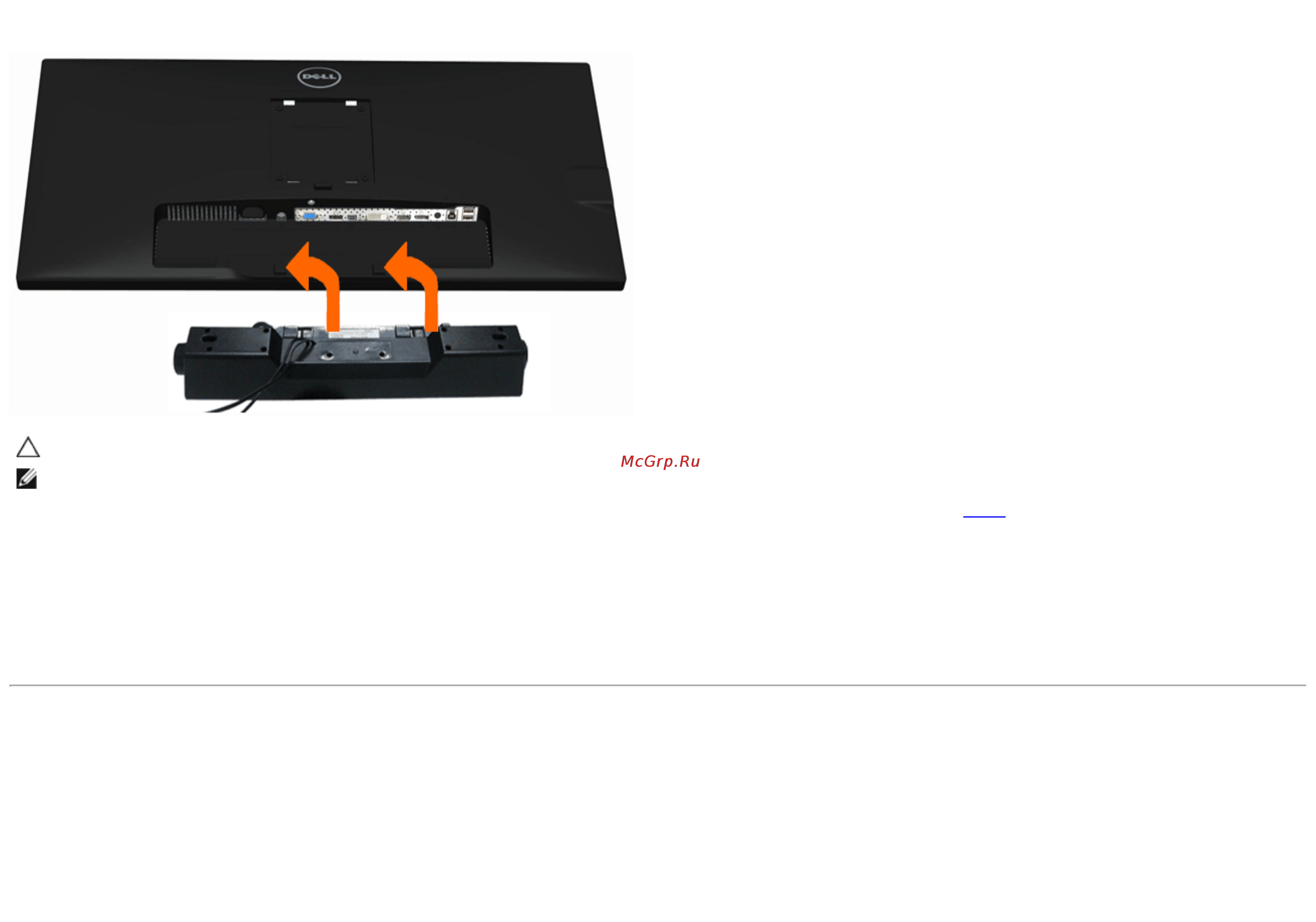

1. Разверните монитор обратной стороной к себе (или встаньте лицом к задней панели). Совместите и вставьте две лапки (снизу
сзади монитора) в прорези на
акустической системе.
2. Смещайте систему Soundbar влево, пока она не зафиксируется.
3. Подключите систему к разъему выхода постоянного тока(см. вид снизу для справки).
4. Подключите кабель, выходящий из задней стенки системы Soundbar (на его конце находится стереофонический мини-разъем светло-зеленого цвета) к разъему
выхода аудиосигнала на ПК.
Для передачи сигнала HDMI/DP можно вставить стереофонический мини-разъем в выходной аудиопорт монитора.
При отсутствии звука проверьте, настроен ли аудиовыход ПК для передачи сигнала HDMI/DP.
