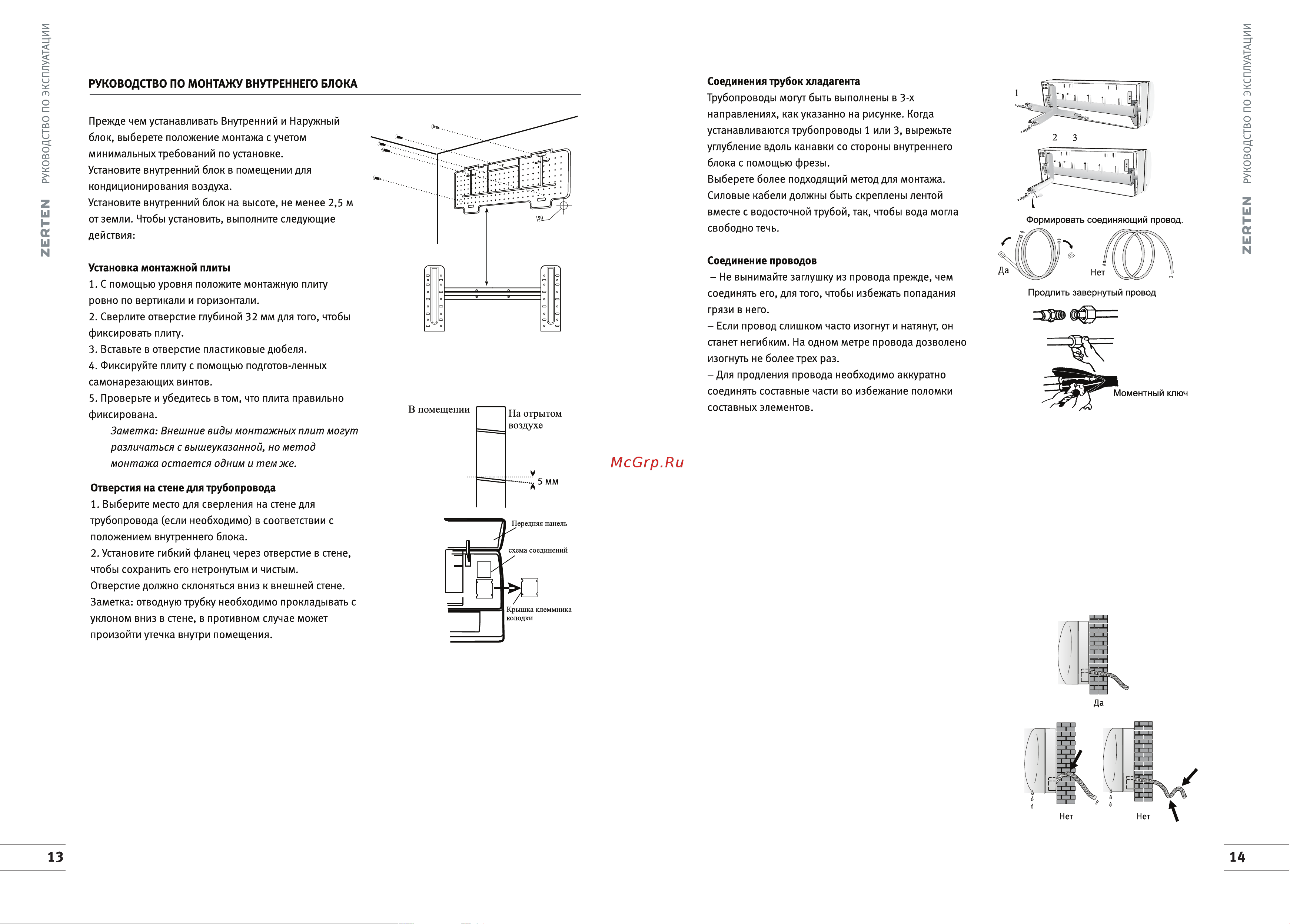

Электрические соединения - Внутренний блок
1. Поднимите переднюю панель.
2. Снимите крышку, как указано на рисунке (путем удаления винтов).
3. Для электрических соединений см. схему на правой части этого блока под передней панелью.
4. Подключите провод кабеля с терминалом винта по нумерации, используйте провод, размер
которого подходит к электрической мощности (см. фабричную марку на блоке) и согласно всем
действующим национальным требованиям безопасности.
5. Кабель, соединяющий наружный и внутренний блок, должен подходить для наружного
использования.
6. Штекер должен быть доступен и установлен таким образом, чтобы он мог быть выдернут в
случае экстренного случая.
7. Устройство должно заземляться.
8. Если кабель питания поврежден, он должен быть заменен.
Соединение для внутреннего блока
1. Снимите крышку с внутреннего блока (убедитесь, что внутри нет обломка).
2. Установите конусную гайку и создайте фланец на самом конце соединительной трубки.
3. Крепите соединение с помощью двух ключей.
Водосбор конденсационной воды из внутреннего блока
Водосбор конденсационной воды из внутреннего блока является базовой основой для удачного
монтажа устройства.
1. Проложите отводную трубку вниз от внутреннего блока так, чтобы не создавать сифон.
2. Отводная трубка должна склоняться вниз для водосбора.
3. Не изгибайте трубку и не оставляйте ее выход опущенным
в воду. Если продляете отводную трубку, убедитесь в том, что
места соединения герметично соединены.
4. Если трубопровод установлен справа, то трубы, кабель
питания и водосточный шланг должны быть изолированы на
задней панели устройства с соединяющей трубой.
1) Вставьте соединяющую трубку в соответствующее
отверстие.
2) Нажмите так, чтобы соединить трубку с базой.
Электрические соединения - Внутренний блок
1. Поднимите переднюю панель.
2. Снимите крышку, как указано на рисунке (путем удаления винтов).
3. Для электрических соединений см. схему на правой части этого блока под передней панелью.
4. Подключите провод кабеля с терминалом винта по нумерации, используйте провод, размер
которого подходит к электрической мощности (см. фабричную марку на блоке) и согласно всем
действующим национальным требованиям безопасности.
5. Кабель, соединяющий наружный и внутренний блок, должен подходить для наружного
использования.
6. Штекер должен быть доступен и установлен таким образом, чтобы он мог быть выдернут в
случае экстренного случая.
7. Устройство должно заземляться.
8. Если кабель питания поврежден, он должен быть заменен.
Соединение для внутреннего блока
1. Снимите крышку с внутреннего блока (убедитесь, что внутри нет обломка).
2. Установите конусную гайку и создайте фланец на самом конце соединительной трубки.
3. Крепите соединение с помощью двух ключей.
Водосбор конденсационной воды из внутреннего блока
Водосбор конденсационной воды из внутреннего блока является базовой основой для удачного
монтажа устройства.
1. Проложите отводную трубку вниз от внутреннего блока так, чтобы не создавать сифон.
2. Отводная трубка должна склоняться вниз для водосбора.
3. Не изгибайте трубку и не оставляйте ее выход опущенным
в воду. Если продляете отводную трубку, убедитесь в том, что
места соединения герметично соединены.
4. Если трубопровод установлен справа, то трубы, кабель
питания и водосточный шланг должны быть изолированы на
задней панели устройства с соединяющей трубой.
1) Вставьте соединяющую трубку в соответствующее
отверстие.
2) Нажмите так, чтобы соединить трубку с базой.
