1. Назначение

1.1. Пускатели электромагнитные серии ПМА предназначены для

дистанционного пуска, остановки и реверсирования трехфазных

асинхронных двигателей с короткозамкнутым ротором, работающих в

условиях умеренного климата исп. «У» категории размещения 2 и

3, умеренного и холодного климата исп. «УХЛ» категории 4 при

нормальном напряжении до 660В, частоте 50-60Гц, температуре

окружающей среды от -40 до +55С для пускателей степени защиты IP00

без тепловых реле.

1.2. При наличии тепловых реле пускатели осуществляют защиту

управляемых электродвигателей от перегрузок недопустимой

продолжительности.

1.3. Пускатель со степенью защиты IP00 предназначены для эксплуатации

в помещениях (объёмах) с искусственно регулируемыми климатическими

условиями, категории размещения 4 по ГОСТ 15150-69, ТУ

27.33.13−001−30825695−2017.

1.4. Пускатель со степенью защиты IP40 предназначены для эксплуатации

под навесом или в помещениях (объемах), где колебания температуры и

влажности воздуха несущественно отличаются от колебаний на открытом

воздухе, и имеется сравнительно свободный доступ наружного

воздуха, категория размещения 2 по ГОСТ 15150-69, ТУ

27.33.13−001−30825695−2017.

1.5. Пускатели со степенью защиты IP54 предназначены для эксплуатации

на открытом воздухе, категория размещения 1 по ГОСТ 15150-69, ТУ

27.33.13−001−30825695−2017.

2. Общие параметры

2.1. Допустимая частота включений при режиме нормальных коммутаций

при продолжительности включений ПВ 40-600 вкл./час

2.2. Допустимая частота включений без тока в главной цепи – 1200 вкл./час

2.3. Механическая износостойкость нереверсивных пускателей (без тока в

цепи контактов, частоте включений 1200 в час) составляет не менее 6 млн.

циклов, для реверсивных пускателей не менее 2 млн. циклов.

2.4. Коммутационная износостойкость контактов главной цепи в режиме

АС-3 (600 вкл./час) не менее 2млн. циклов.

2.5. Параметры конкретного пускателя электромагнитного, серии ПМА

приведены на бирке-этикетке, расположенной на корпусе пускателя.

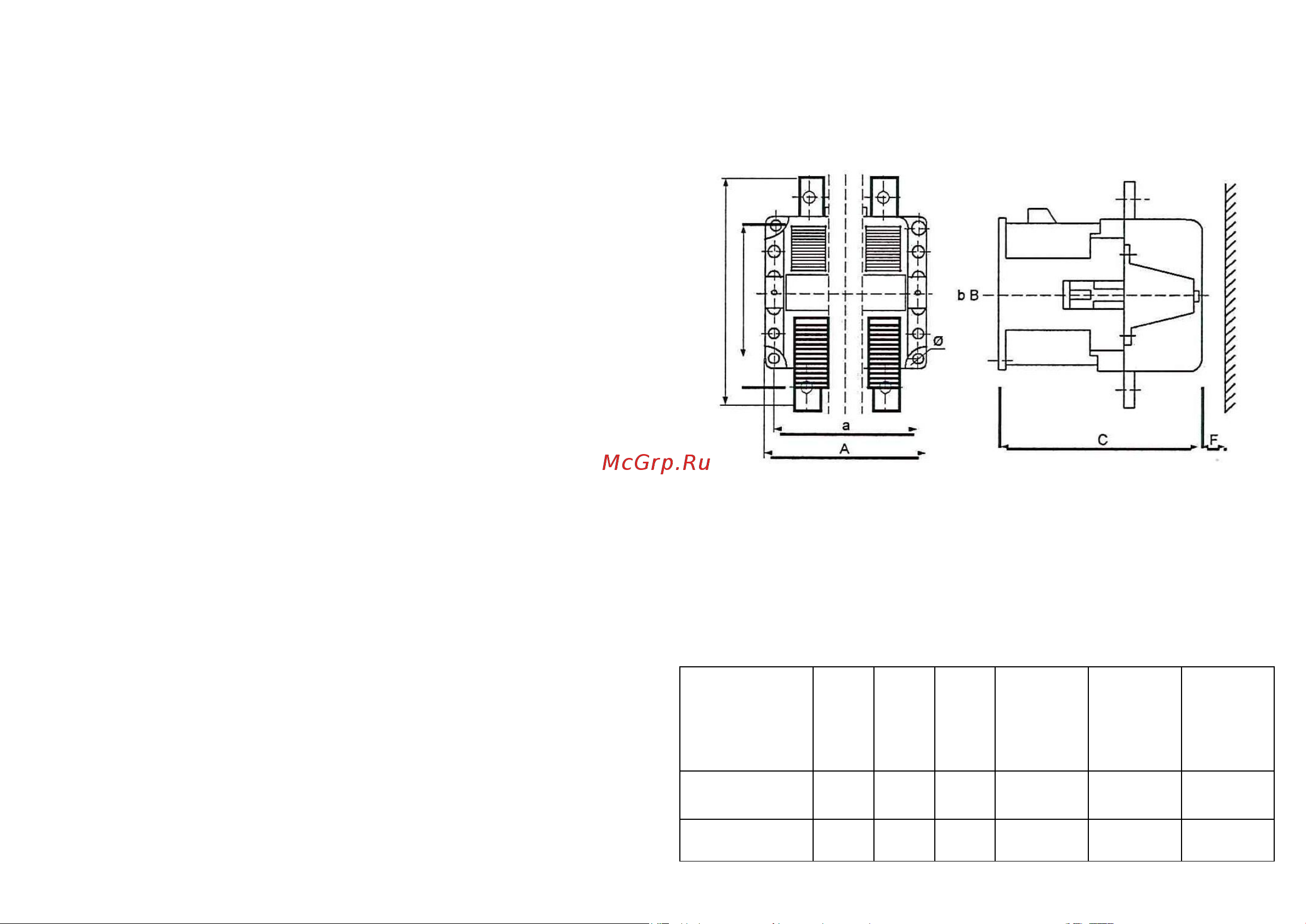

Рисунок 2 - Габаритные и присоединительные размеры пускателей 100-160А

Таблица 2 - Габаритные и присоединительные размеры пускателей

100-165А

Наименование

a, мм

ПМА 5100

(рис. 2)

116

143

145

100

5,8

ПМА 6100

(рис. 2)

146

186

180

130
