9. Габаритные и присоединительные размеры

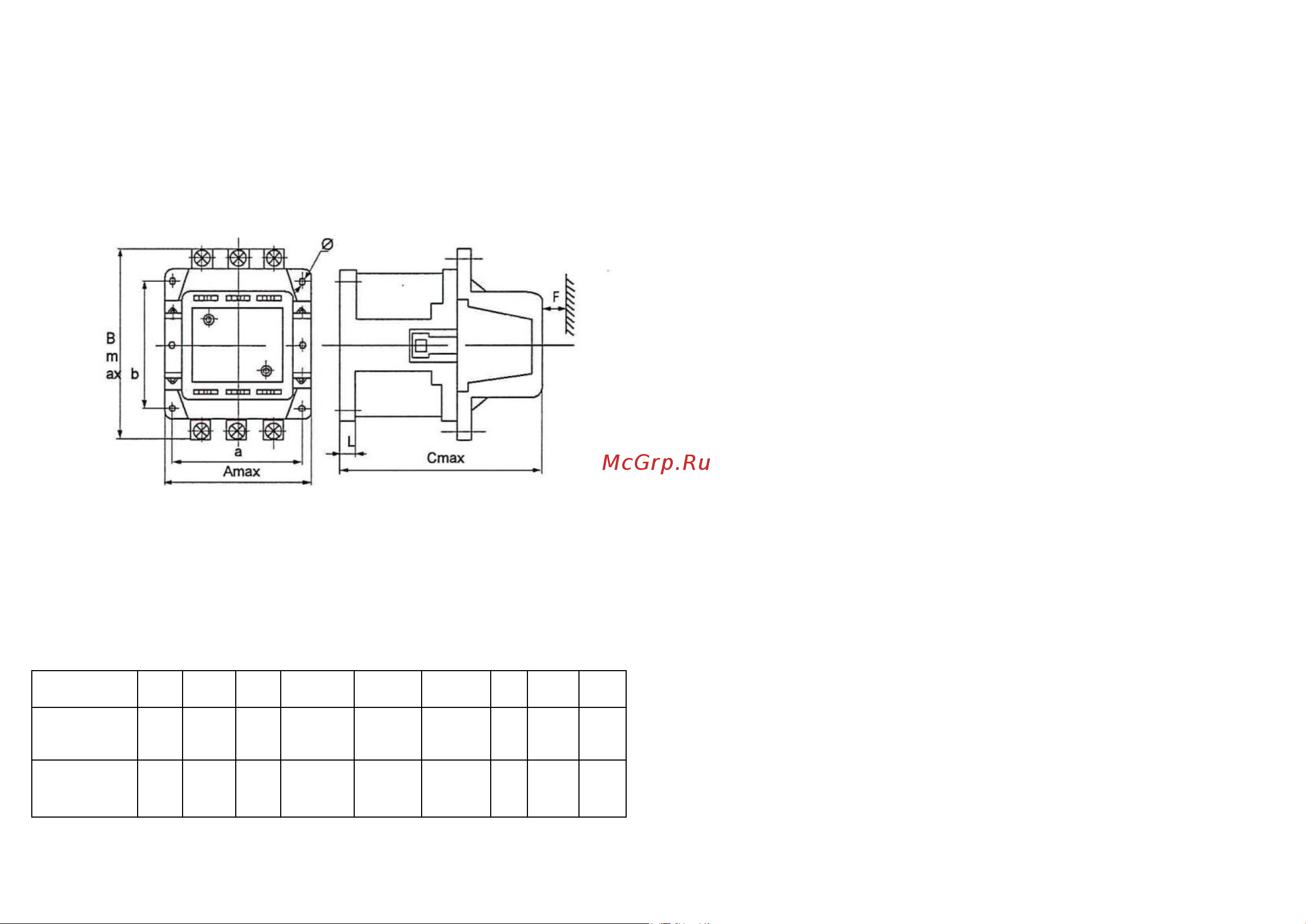

Рисунок 1 – Габаритные и присоединительные размеры пускателей 40-63А

Таблица 1 - Габаритные и присоединительные размеры пускателей 40-63А

Наименование

a, мм

Fmin

вес,

кг

ПМА 3100

(рис. 1)

112.5

125

70±0.37

80±0.37

5 0+0.3

1.32

ПМА 4100

(рис. 1)

116

142

146

100±0.36

90±0.37

5.8

0+0.3

2.9

3. Указание мер безопасности

3.1. Все операции по осмотру и устранению неисправностей производите

только при отсутствии напряжения в главной цепи и цепи управления.

3.2. Перед в вводом в эксплуатацию пускатель необходимо заземлить.

3.3 Расстояние от металлических заземлений частей до открытых

контактных зажимов пускателя должно быть не менее 15мм, до

других частей пускателя (кроме плоскости крепления) не менее 5мм.

4. Порядок установки и подготовки к работе, правила монтажа.

4.1. Перед установкой пускателя необходимо проверить:

А) целостность аппарата

Б) соответствие напряжения главной цепи и цепи управления данными

маркировочной таблички пускателя

В) затяжку всех винтов

Г) сопротивления изоляции пускателя в холодном состоянии (на 500В оно

должно быть не менее 1000 МΩ)

4.2. Установите пускатель на место и убедитесь, что регулировка его не

нарушена.

4.3. Произведите монтаж подсоединяемых проводов.

4.4. Включением втягивающей катушки убедитесь в четкости работы

пускателя отсутствии сильного гудения.

5. Принцип действия.

5.1. Пускатель имеет прямоходовую магнитную систему П-образного типа.

Вертикальное перемещение якоря преобразуется в перемещение траверсы,

несущей подвижные главные контакты. При движении траверсы главных

контактов последняя своими выступами воздействует на траверсы

контактов вспомогательной цепи. Возврат подвижной системы пускателя в

исходное положение осуществляется под действием усилия возвратных

пружин, расположенных в траверсе главных контактов.

6. Условия транспортирования и хранения

6.1. Транспортировка пускателей производится в упаковке изготовителя в

крытых транспортных средствах любого типа.

6.2. Хранение пускателей осуществляется в упаковке изготовителя в

закрытых помещениях с естественной вентиляцией при температуре от 0

до +40С, относительной влажности воздуха не более 80% и отсутствии в

нём кислотных или других паров, вредно влияющих на материал
