MAT180 Дек 13
22 / 26
U2
SUPPLY
TOP LIMIT
SWITCH
INCREASE
DECREASE
BOTTOM LIMIT
SWITCH
INCREASE
DECREASE
BOTTOM LIMIT
SWITCH
BOTTOM LIMIT
SWITCH
INCREASE
DECREASE
TOP LIMIT
SWITCH
SUPPLY
V2
SUPPLY
TOP LIMIT
SWITCH
W2
MAXIMUM
CURRENT
STABILIZATION
OFF
OVERHEATING
SILENCER
ALARMS
MINIMUM
VOLTAGE
MAXIMUM
VOLTAGE
I
N
P
U
T
O
U
T
P
U
T
A
C
B

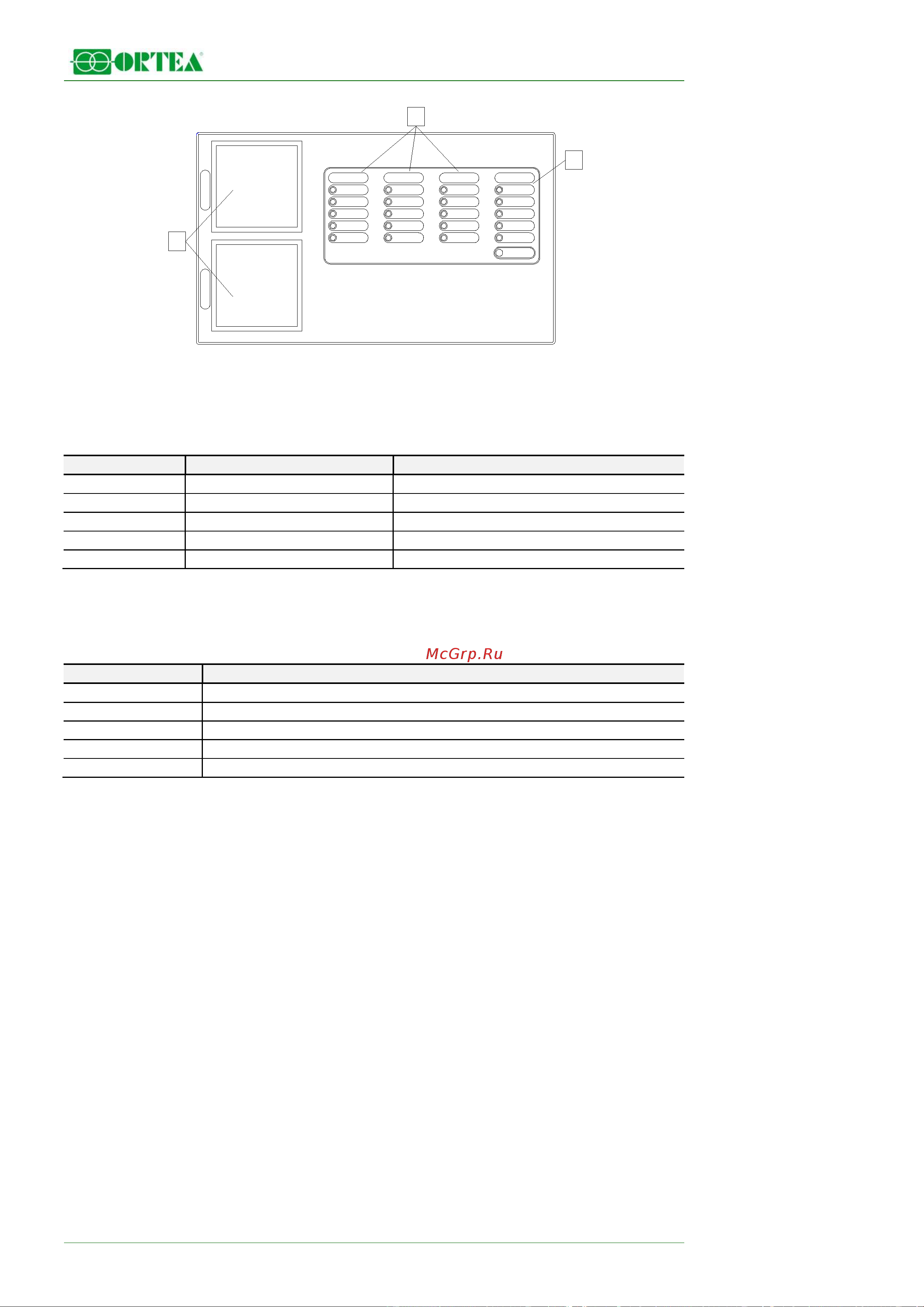

8.5.1 A – Контрольно-измерительные приборы
Используя клавиши на контрольно-измерительных приборах, можно последовательно переключаться
между входными и выходными показаниями.
8.5.2 B – Светодиоды-индикаторы состояния фаз
Светодиоды-индикаторы состояния фаз описаны в таблице ниже (сверху вниз):
Расположение
Цвет
Функция
1
мигает зеленым
Питание и нормальная работа платы
2
красный
Замкнут верхний концевой выключатель
3
желтый
Мотор в режиме возрастания тока
4 желтый Мотор в режиме понижения тока
5 красный Замкнут нижний концевой выключатель
8.5.3 C – Светодиоды аварийной сигнализации
Эти светодиоды располагаются справа от индикаторов состояния фаз и сообщают о возникновении
неисправности. При любом ненормальном поведении устройства также активируется звуковая
сигнализация. Описание светодиодов аварийной сигнализации см. в таблице ниже (сверху вниз):
Расположение
1 Выходное напряжение ниже заданного минимального уровня
2 Выходное напряжение выше заданного максимального уровня
3
Выходной ток выше заданного максимального уровня
4
Отсутствие стабилизации
5
Перегрев внутри корпуса
Сигналы о максимальном/минимальном напряжении на одной или нескольких фазах также
дублируются с помощью светодиодов-индикаторов состояния фаз, которые перестают мигать
зеленым цветом и начинают непрерывно гореть оранжевым. Под красными светодиодами
располагается клавиша, отключающая сигнализацию. В случае сбоя активируются соответствующий
светодиод, а также зуммер и встроенная сирена. При удержании клавиши отключения сигнализации
в течение нескольких секунд звуковые сигналы отключаются, в то время как светодиод продолжает
отображать сигнал тревоги до тех пор, пока сохраняется аварийная ситуация. Отключение визуальной
сигнализации возможно только после прекращения аварийной ситуации. Удерживайте клавишу
отключения сигнализации в течение нескольких секунд, чтобы отключить светодиод. Dip-
переключатель 4 на плате управления (см. соответствующую таблицу далее в тексте данного
Руководства) позволяет отключить звуковую сигнализацию. Рекомендуется дублировать сигналы
тревоги на рабочую станцию для уведомления оператора. Для этого используются клеммы (NC) – 018
(NO) – 019 (C) вспомогательной клеммной колодки на внутренней стороне дверцы корпуса.
8.6 Плата суперконденсаторов
8.6.1 Введение
Данная плата представляет собой резервуар электрической энергии, которая сохраняется в
суперконденсаторах (конденсаторы повышенной емкости). Ее назначение заключается в том, чтобы
продолжать подачу питания на каждый из моторов-редукторов в случае отключения электричества,
чтобы регулятор напряжения успел сбросить выходное напряжение до минимального уровня.
ВНИМАНИЕ! Напряжение, присутствующее в плате суперконденсаторов, не опасно. Тем не
менее, в силу своего назначения, она накапливает электрическую энергию и может оставаться
под напряжением в течение нескольких минут после отключения самого устройства. Не
вызывайте на плате короткого замыкания и не помещайте рядом с ней токопроводящие и/или
металлические предметы. Наличие остаточного напряжения можно проверить с помощью
