MAT180 Дек 13
23 / 26
светодиода, встроенного в плату: если он горит, это означает, что суперконденсаторы еще
заряжены и плата находится под напряжением. Некоторые из резисторов могут оставаться
горячими.
Батарею супреконденсаторов можно считать разряженной спустя 5 минут после отключения
стабилизатора.

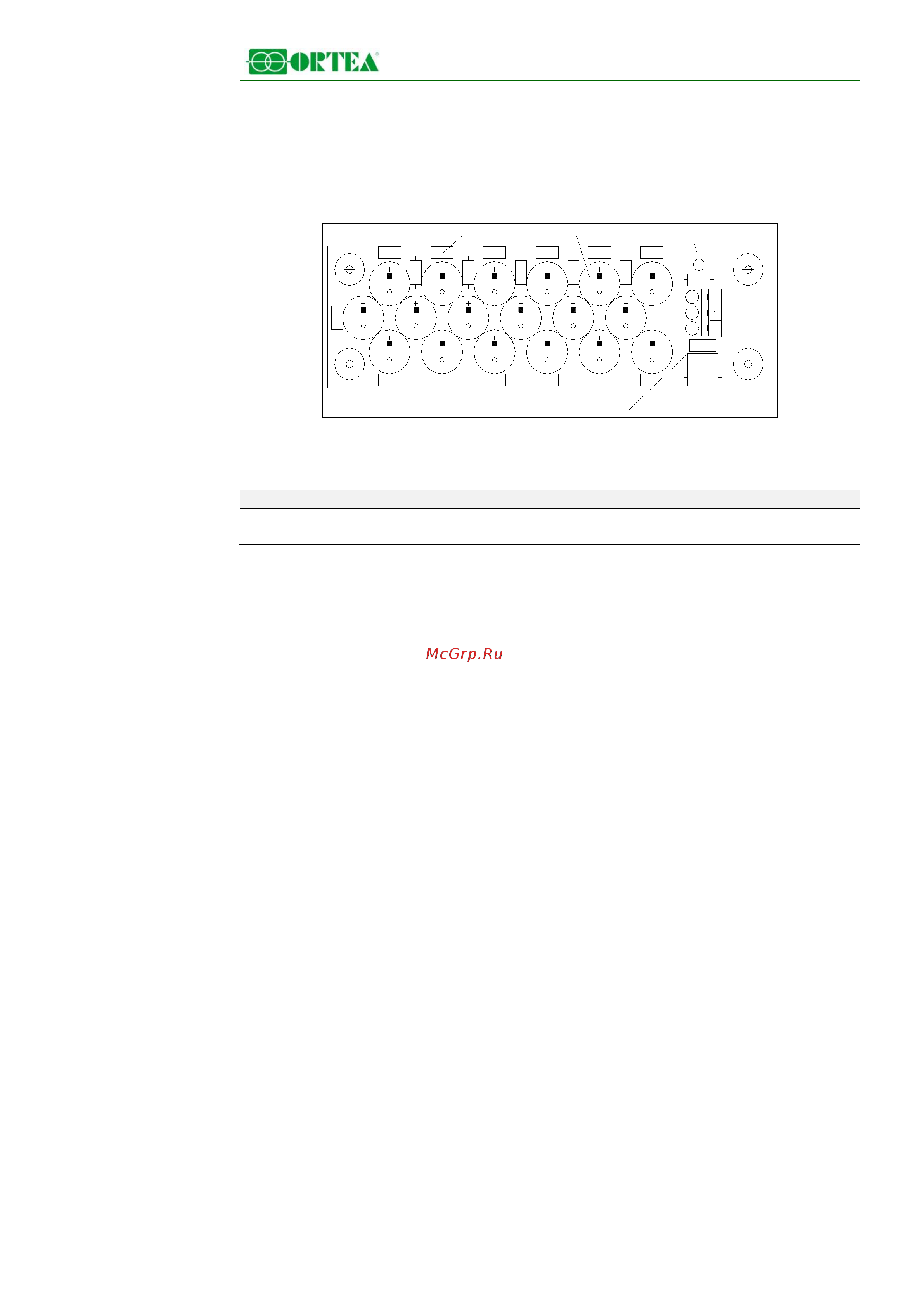

Ниже представлена схема платы:
protector
DL1
D1
LED
resistor supercapacitor
-
+
8.6.2 Сигнальные светодиоды и сигналы тревоги
Зеленый светодиод сообщает о питании платы супернконденсаторов.
Варисторный ограничитель перенапряжений срабатывает в случае перенапряжения.
Обозн.
Цвет
Параметр
Горит
Не горит
DL1 зеленый Плата работает нормально X
DL1
зеленый
Плата отключена
X
Зеленый светодиод может включаться в двух случаях:
на плату поступает питание. Если при этом светодиод не горит, проверьте соединения.
батарея отключается в течение некоторого времени, которое зависит от подключенной нагрузки.
При отсутствии нагрузки светодиод продолжает гореть в течение нескольких минут.
