MAT200 Jan15
26 / 32
1
P32
1
11
11
1
P33
1
11
11
com
nc
no
Min/Max Voltage
ALARM
025
024
023
REMOTE
ALARM
019
018
017
com
nc
no
Phase sequency
ALARM
028
027
026
com
nc
nocom
nc
no
033
032
031
FAN ROLLER
phase U
036
035
034
com
nc
no
Body-guard
ALARM
039
038
037
com
nc
no comno/nc
030
029
siren
base board
internal
FAN ROLLER
phase V
FAN ROLLER
phase W

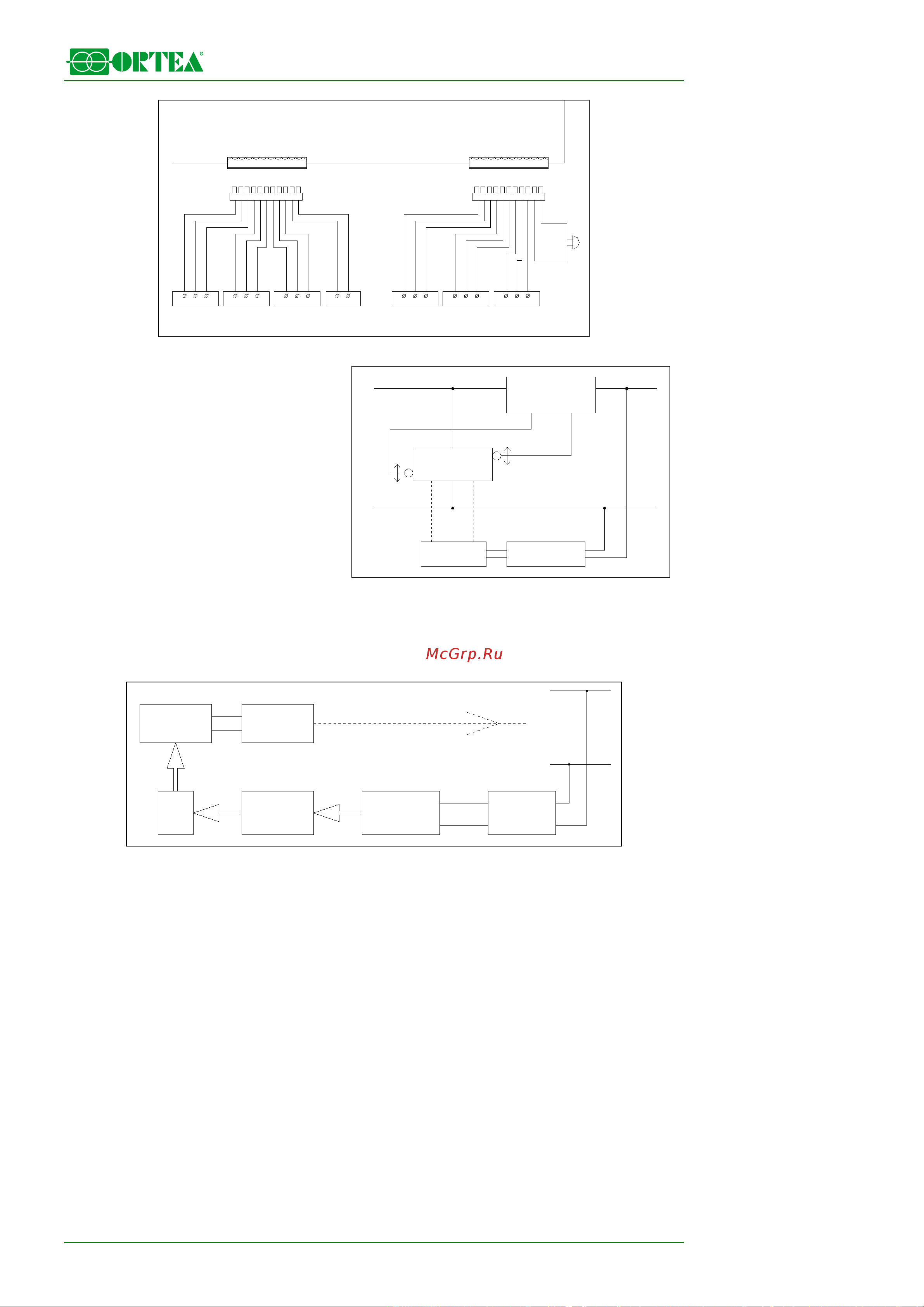

8.5 Дополнительный процессор защиты
Назначение стабилизатора напряжения
состоит в изменении входного напряжения
таким образом, чтобы генерируемое
выходное напряжение соответствовало
заданному номинальному значению. Как
именно происходит это изменение,
определяется автоматически контрольной
системой на основании входного
напряжения.
В случае неисправности существует риск, что
выходное напряжение может значительно
возрасти или снизиться, что отрицательно
скажется на нагрузке.
На схеме рядом показана цепь регулирования напряжения для одной фазы.
С точки зрения электроники, данная схема может быть представлена в следующем виде:
OUTPUT
SIGNAL
CONDITIONING
ISOLATING
TRANSFORMER
DIGITALIZATIONDSP
MOTOR
DRIVE
MOTOR
Стабилизатор напряжения спроектирован и изготовлен таким образом, чтобы его работа была
максимально надежной. Тем не менее, в устройстве реализован дополнительный процессор защиты,
отслеживающий значения выходного напряжения, что позволяет предупредить опасность в случае
маловероятного сбоя в работе устройства. Данный процессор практически полностью дублирует
основной контрольный процессор и предназначен для наблюдения за выходным напряжением.
Смысл его использования состоит в том, чтобы гарантировать поддержание выходного напряжения в
пределах номинального диапазона с учетом допустимого отклонения, величина которого зависит от
времени регулирования (большое отклонение за малый промежуток, малое отклонение за большой
промежуток). Это необходимо для того, чтобы предотвратить ложные срабатывания сигнализации в
процессе регулирования напряжения. Схема реализации дополнительного процессора защиты
представлена ниже:
OUTPUT
CONTROL
REGULATOR
MOTOR
BUCK/BOOST
TRANSFORMER
INPUT
