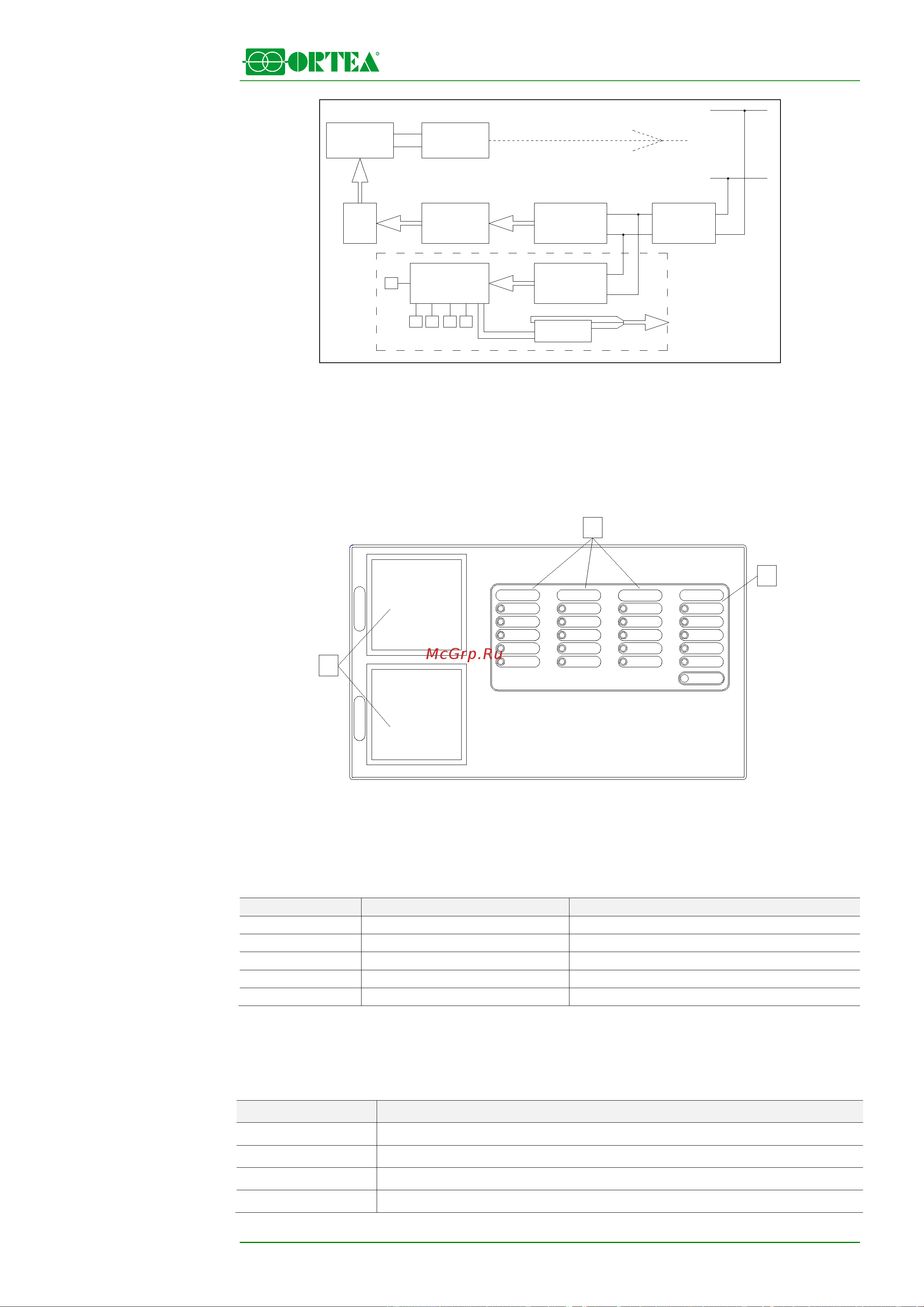

MAT200 Jan15
27 / 32
OUTPUT
SIGNAL
CONDITIONING
ISOLATING
TRANSFORMER
DIGITALIZATION
DSP
MOTOR
DRIVE
MOTOR
BODYGUARD CPU
LED
D1
LED
D2
SET
SET
SIGNALS
ON BOARD
SETTING
ON BOARD
TEST
ALARM
SIGNAL
BODYGUARD
CONNECTION
TO THE USER
SIGNAL
CONDITIONING
В случае несоответствия выходного напряжения номинальному значению контрольная система
генерирует сигнал тревоги, чтобы привлечь внимание пользователя, который должен определить,
должна ли активироваться сигнализация или защитное устройство.
8.6 Внешняя контрольная панель и сигнальная плата
Панель представляет собой пользовательский интерфейс, на котором отображаются все показания
электрических параметров и состояние стабилизатора. Плата установлена за контрольной панелью и
соединена с платой управления плоским проводом.
U2
SUPPLY
TOP LIMIT
SWITCH
INCREASE
DECREASE
BOTTOM LIMIT
SWITCH
INCREASE
DECREASE
BOTTOM LIMIT
SWITCH
BOTTOM LIMIT
SWITCH
INCREASE
DECREASE
TOP LIMIT
SWITCH
SUPPLY
V2
SUPPLY
TOP LIMIT
SWITCH
W2
MAXIMUM
CURRENT
STABILIZATION
OFF
OVERHEATING
SILENCER
ALARMS
MINIMUM
VOLTAGE
MAXIMUM
VOLTAGE
I
N
P
U
T
O
U
T
P
U
T
A
C
B
8.6.1 A – Контрольно-измерительные приборы
Используя клавиши на контрольно-измерительных приборах, можно последовательно переключаться
между входными и выходными показаниями.
8.6.2 D – Светодиоды-индикаторы состояния фаз
Светодиоды-индикаторы состояния фаз описаны в таблице ниже (сверху вниз):
Расположение
Цвет
Функция
1
мигает зеленым
Питание и нормальная работа платы
2 красный Замкнут верхний концевой выключатель
3 желтый Мотор в режиме возрастания тока
4
желтый
Мотор в режиме понижения тока
5 красный Замкнут нижний концевой выключатель
8.6.3 F – Светодиоды аварийной сигнализации
Эти светодиоды располагаются справа от индикаторов состояния фаз и сообщают о возникновении
неисправности. При любом ненормальном поведении устройства также активируется звуковая
сигнализация. Описание светодиодов аварийной сигнализации см. в таблице ниже (сверху вниз):
Расположение Функция
1 Выходное напряжение ниже заданного минимального уровня
2 Выходное напряжение выше заданного максимального уровня
3 Выходной ток выше заданного максимального уровня
4 Отсутствие стабилизации
