5 Перегрев внутри корпуса
Сигналы о максимальном/минимальном напряжении на одной или нескольких фазах также
дублируются с помощью светодиодов-индикаторов состояния фаз, которые перестают мигать
зеленым цветом и начинают непрерывно гореть оранжевым. Под красными светодиодами
располагается клавиша, отключающая сигнализацию. В случае сбоя активируются соответствующий
светодиод, а также зуммер и встроенная сирена. При удержании клавиши отключения сигнализации
в течение нескольких секунд звуковые сигналы отключаются, в то время как светодиод продолжает
отображать сигнал тревоги до тех пор, пока сохраняется аварийная ситуация. Отключение визуальной
сигнализации возможно только после прекращения аварийной ситуации. Удерживайте клавишу
отключения сигнализации в течение нескольких секунд, чтобы отключить светодиод. Dip-
переключатель 4 на плате управления (см. соответствующую таблицу далее в тексте данного
Руководства) позволяет отключить звуковую сигнализацию. Рекомендуется дублировать сигналы
тревоги на рабочую станцию для уведомления оператора. Для этого используются клеммы (NC) – 018
(NO) – 019 (C) вспомогательной клеммной колодки на внутренней стороне дверцы корпуса.
8.7 Плата суперконденсаторов
8.7.1 Введение
Данная плата представляет собой резервуар электрической энергии, которая сохраняется в
суперконденсаторах (конденсаторы повышенной емкости). Ее назначение заключается в том, чтобы
продолжать подачу питания на каждый из моторов-редукторов в случае отключения электричества,
чтобы регулятор напряжения успел сбросить выходное напряжение до минимального уровня.
ВНИМАНИЕ! Напряжение, присутствующее в плате суперконденсаторов, не опасно. Тем не менее, в
силу своего назначения, она накапливает электрическую энергию и может оставаться под
напряжением в течение нескольких минут после отключения самого устройства. Не вызывайте на
плате короткого замыкания и не помещайте рядом с ней токопроводящие и/или металлические
предметы. Наличие остаточного напряжения можно проверить с помощью светодиода,
встроенного в плату: если он горит, это означает, что суперконденсаторы еще заряжены и плата
находится под напряжением.
Некоторые из резисторов могут оставаться горячими.
Батарею супреконденсаторов можно считать разряженной спустя 5 минут после отключения
стабилизатора напряжения.

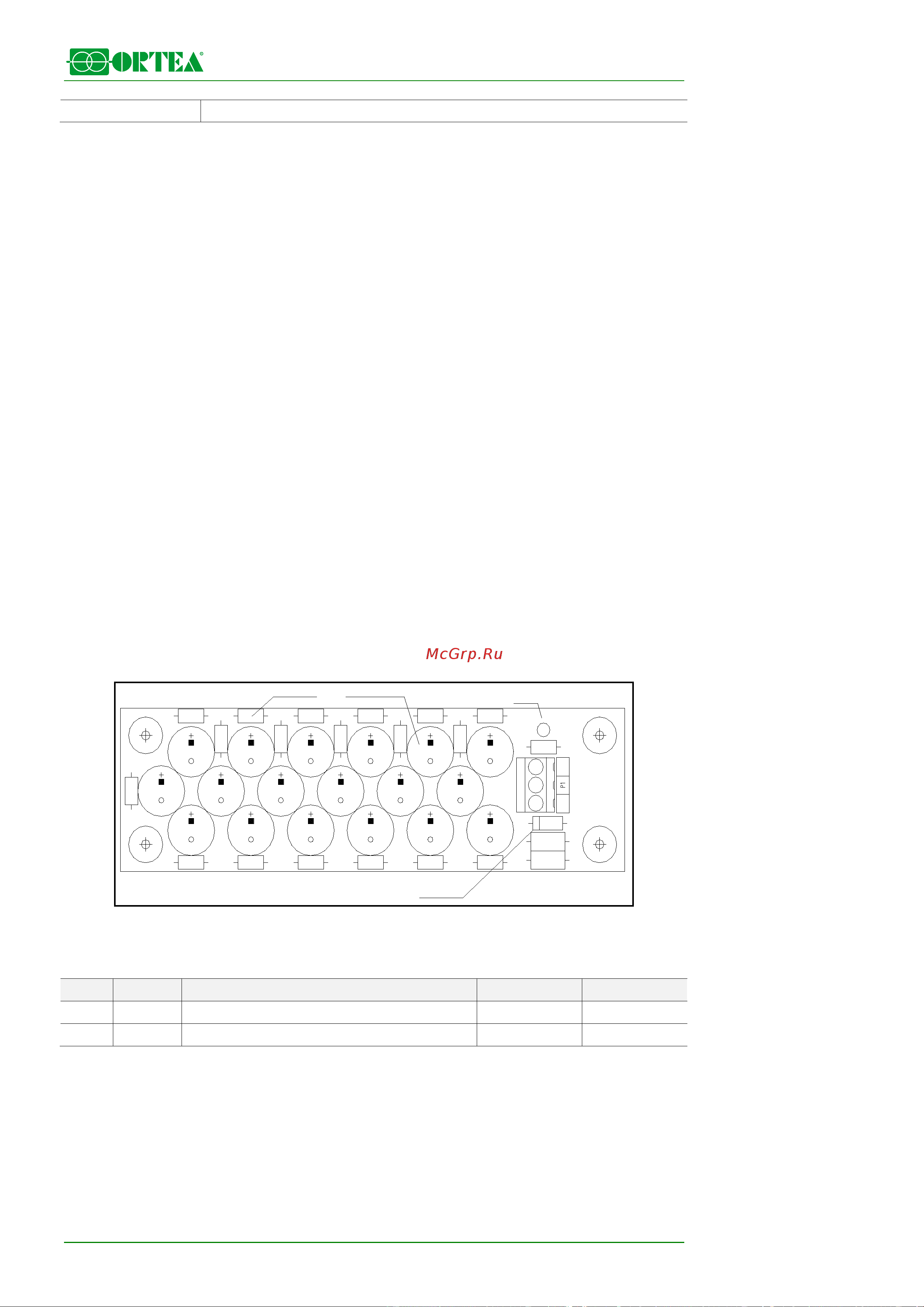

Ниже представлена схема платы:
protector
DL1
D1
LED
resistor
supercapacitor
-
+
8.7.2 Сигнальные светодиоды и сигналы тревоги
Зеленый светодиод сообщает о питании платы супернконденсаторов.
Варисторный ограничитель перенапряжений срабатывает в случае перенапряжения.
Обозн. Цвет Параметр Горит Не горит
DL1 зеленый Плата работает нормально X
DL1 зеленый Плата отключена X
Зеленый светодиод может включаться в двух случаях:
на плату поступает питание. Если при этом светодиод не горит, проверьте соединения.
батарея отключается в течение некоторого времени, которое зависит от подключенной нагрузки.
При отсутствии нагрузки светодиод продолжает гореть в течение нескольких минут.
